寸法図
TU86シリーズの寸法図になります。
スライドテーブル寸法
単位 mm
| 形式と大きさ | L2 | L3 | L4 | L5 | L6 | L7 | n3 | n4 | 質量 Kg |
|---|---|---|---|---|---|---|---|---|---|
| TU86C | － | － | 43 | 30 | 90 | 80 | 2 | － | 0.7 |
| TU86S | 46 | － | 93 | 63 | 140 | 130 | 4 | － | 1.7 |
| TU86G | 46 | 73 | 118 | 60 | 165 | 155 | 4 | 4 | 2.2 |
| TU86FC | － | － | 43 | － | 90 | 80 | 2 | － | 1.1 |
| TU86F | 28 | 46 | 93 | － | 140 | 130 | 4 | 4 | 2.3 |
| TU86FG | 46 | 73 | 118 | － | 165 | 155 | 4 | 4 | 3.0 |
トラックレール寸法
単位 mm
| トラックレール 長さ L1 |
全長 L |
n1 | ストローク長さ S(1) | 質量(2) Kg | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TU86C | TU86S | TU86G | TU86C | TU86S | TU86G | TU86FC | TU86F | TU86FG | |||
| TU86FC | TU86F | TU86FG | |||||||||
| 490 | 498 | 5 | 300(220) | 250(120) | 225(－) | 9.9 | 10.9 | 11.4 | 10.3 | 11.5 | 12.2 |
| 590 | 598 | 6 | 400(320) | 350(220) | 325(170) | 10.8 | 11.7 | 12.2 | 11.2 | 12.4 | 13.0 |
| 690 | 698 | 7 | 500(420) | 450(320) | 425(270) | 12.3 | 13.2 | 13.8 | 12.7 | 13.9 | 14.6 |
| 790 | 798 | 8 | 600(520) | 550(420) | 525(370) | 13.8 | 14.7 | 15.3 | 14.2 | 15.4 | 16.1 |
| 890 | 898 | 9 | 700(620) | 650(520) | 625(470) | 15.0 | 15.9 | 16.4 | 15.4 | 16.6 | 17.2 |
| 990 | 998 | 10 | 800(720) | 750(620) | 725(570) | 16.5 | 17.4 | 17.9 | 16.9 | 18.1 | 18.7 |
| 1090 | 1098 | 11 | 900(820) | 850(720) | 825(670) | 18.0 | 18.9 | 19.4 | 18.4 | 19.6 | 20.2 |
| 1190 | 1198 | 12 | 1000(920) | 950(820) | 925(770) | 19.5 | 20.4 | 21.0 | 19.9 | 21.1 | 21.8 |
| 1390 | 1398 | 14 | 1200(1120) | 1150(1020) | 1125(970) | 24.5 | 25.4 | 25.9 | 24.9 | 26.0 | 26.7 |
| 1590 | 1598 | 16 | 1400(1320) | 1350(1220) | 1325(1170) | 27.8 | 28.7 | 29.2 | 28.2 | 29.3 | 30.0 |
| 注（1） | リミットセンサを取り付けた場合に許容できるストローク長さを示します。（ ）内の値はスライドテーブル2個密着時の寸法です。 |
| 注（2） | スライドテーブル1個の時のテーブル全体の質量を示します。 |
モータ折返し仕様
スライドテーブル寸法
単位 mm
| 形式と大きさ | L2 | L3 | L4 | L5 | L6 | L7 | n3 | n4 | 質量 Kg |
|---|---|---|---|---|---|---|---|---|---|
| TU86C | － | － | 43 | 30 | 90 | 80 | 2 | － | 0.7 |
| TU86S | 46 | － | 93 | 63 | 140 | 130 | 4 | － | 1.7 |
| TU86G | 46 | 73 | 118 | 60 | 165 | 155 | 4 | 4 | 2.2 |
| TU86FC | － | － | 43 | － | 90 | 80 | 2 | － | 1.1 |
| TU86F | 28 | 46 | 93 | － | 140 | 130 | 4 | 4 | 2.3 |
| TU86FG | 46 | 73 | 118 | － | 165 | 155 | 4 | 4 | 3.0 |
トラックレール寸法
単位 mm
| トラックレール 長さ L1 |
全長 L |
n1 | ストローク長さ S(1) | 質量(2) Kg | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TU86C | TU86S | TU86G | TU86C | TU86S | TU86G | TU86FC | TU86F | TU86FG | |||
| TU86FC | TU86F | TU86FG | |||||||||
| 442 | 450 | 4 | 295(215) | 245(115) | 220(－) | 10.3 | 11.3 | 11.8 | 10.7 | 11.9 | 12.6 |
| 542 | 550 | 5 | 395(315) | 345(215) | 320(165) | 11.2 | 12.1 | 12.6 | 11.6 | 12.8 | 13.4 |
| 642 | 650 | 6 | 495(415) | 445(315) | 420(265) | 12.7 | 13.6 | 14.2 | 13.1 | 14.3 | 15.0 |
| 742 | 750 | 7 | 595(515) | 545(415) | 520(365) | 14.2 | 15.1 | 15.7 | 14.6 | 15.8 | 16.5 |
| 842 | 850 | 8 | 695(615) | 645(515) | 620(465) | 15.4 | 16.3 | 16.8 | 15.8 | 17.0 | 17.6 |
| 942 | 950 | 9 | 795(715) | 745(615) | 720(565) | 16.9 | 17.8 | 18.3 | 17.3 | 18.5 | 19.1 |
| 1042 | 1050 | 10 | 895(815) | 845(715) | 820(665) | 18.4 | 19.3 | 19.8 | 18.8 | 20.0 | 20.6 |
| 1142 | 1150 | 11 | 995(915) | 945(815) | 920(765) | 19.9 | 20.8 | 21.4 | 20.3 | 21.5 | 22.2 |
| 注（1） | リミットセンサを取り付けた場合に許容できるストローク長さを示します。（ ）内の値はスライドテーブル2個密着時の寸法です。 |
| 注（2） | スライドテーブル1個の時のテーブル全体の質量を示します。 |
ジャバラ付きテーブル
単位 mm
| トラックレール長さ L1 |
全長 (L) |
限界ストローク長さ(1) S1 |
ストローク長さ(2) S |
F | G |
|---|---|---|---|---|---|
| 490(442) | 499.6(451.6) | 203(198) | 195(190) | 72(72) | 108(65) |
| 590(542) | 599.6(551.6) | 275(270) | 265(260) | 86(86) | 122(79) |
| 690(642) | 699.6(651.6) | 349(344) | 340(335) | 99(99) | 135(92) |
| 790(742) | 799.6(751.6) | 421(416) | 410(405) | 113(113) | 149(106) |
| 890(842) | 899.6(851.6) | 521(516) | 510(505) | 113(113) | 149(106) |
| 990(942) | 999.6(951.6) | 593(588) | 580(575) | 127(127) | 163(120) |
| 1090(1042) | 1099.6(1051.6) | 667(662) | 655(650) | 140(140) | 176(133) |
| 1190(1142) | 1199.6(1151.6) | 739(734) | 730(725) | 154(154) | 190(147) |
| 注（1） | スライドテーブルが移動することができるストロークの限界値を示します。 |
| 注（2） | リミットセンサを取り付けた場合に許容できるストローク長さを示します。 |
| 備考 |
|

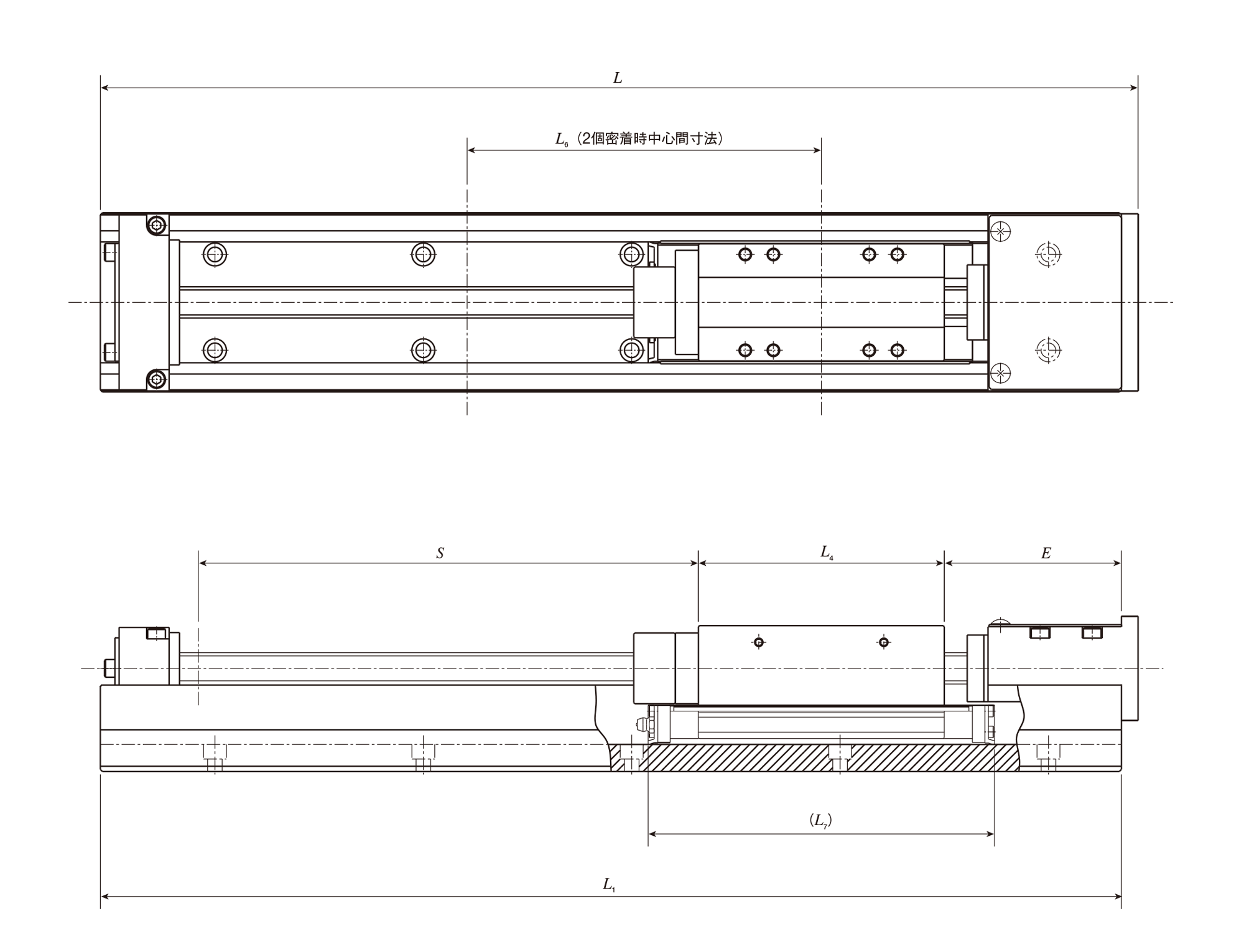

Cルーブ付きテーブル
単位 mm
| 形式と大きさ | トラックレール長さ L1 |
全長 L |
ストローク長さ(1) S |
E | L4 | L6 | L7 |
|---|---|---|---|---|---|---|---|
| TU86C TU86FC |
490 | 498 | 260(190) | 110 | 43 | 95 | 92 |
| 590 | 598 | 360(290) | |||||
| 690 | 698 | 460(390) | |||||
| 790 | 798 | 560(490) | |||||
| 890 | 898 | 660(590) | |||||
| 990 | 998 | 760(690) | |||||
| 1090 | 1098 | 860(790) | |||||
| 1190 | 1198 | 960(890) | |||||
| TU86S TU86F |
490 | 498 | 230(120) | 85 | 93 | 145 | 142 |
| 590 | 598 | 330(220) | |||||
| 690 | 698 | 430(320) | |||||
| 790 | 798 | 530(420) | |||||
| 890 | 898 | 630(520) | |||||
| 990 | 998 | 730(620) | |||||
| 1090 | 1098 | 830(720) | |||||
| 1190 | 1198 | 930(820) | |||||
| TU86G TU86FG |
490 | 498 | 210(－) | 85 | 118 | 170 | 167 |
| 590 | 598 | 310(170) | |||||
| 690 | 698 | 410(270) | |||||
| 790 | 798 | 510(370) | |||||
| 890 | 898 | 610(470) | |||||
| 990 | 998 | 710(570) | |||||
| 1090 | 1098 | 810(670) | |||||
| 1190 | 1198 | 910(770) |
| 注（1） | リミットセンサを取り付けた場合に許容できるストローク長さを示します。（ ）内の数値はスライドテーブル2個密着の時の寸法です。 |
| 備考 | スライドテーブルとトラックレールの寸法は、それぞれの大きさの寸法表をご参照ください。 |
Cルーブ付きテーブル・モータ折返し仕様
単位 mm
| 形式と大きさ | トラックレール長さ L1 |
全長 L |
ストローク長さ(1) S |
E | L4 | L6 | L7 |
|---|---|---|---|---|---|---|---|
| TU86C TU86FC |
442 | 450 | 250(190) | 70 | 43 | 95 | 92 |
| 542 | 550 | 350(290) | |||||
| 642 | 650 | 450(390) | |||||
| 742 | 750 | 550(490) | |||||
| 842 | 850 | 650(590) | |||||
| 942 | 950 | 750(690) | |||||
| 1042 | 1050 | 850(790) | |||||
| 1142 | 1150 | 950(890) | |||||
| TU86S TU86F |
442 | 450 | 230(120) | 40 | 93 | 145 | 142 |
| 542 | 550 | 330(220) | |||||
| 642 | 650 | 430(320) | |||||
| 742 | 750 | 530(420) | |||||
| 842 | 850 | 630(520) | |||||
| 942 | 950 | 730(620) | |||||
| 1042 | 1050 | 830(720) | |||||
| 1142 | 1150 | 930(820) | |||||
| TU86G TU86FG |
442 | 450 | 210(－) | 40 | 118 | 170 | 167 |
| 542 | 550 | 310(170) | |||||
| 642 | 650 | 410(270) | |||||
| 742 | 750 | 510(370) | |||||
| 842 | 850 | 610(470) | |||||
| 942 | 950 | 710(570) | |||||
| 1042 | 1050 | 810(670) | |||||
| 1142 | 1150 | 910(770) |
| 注（1） | リミットセンサを取り付けた場合に許容できるストローク長さを示します。（ ）内の数値はスライドテーブル2個密着の時の寸法です。 |
| 備考 |
|

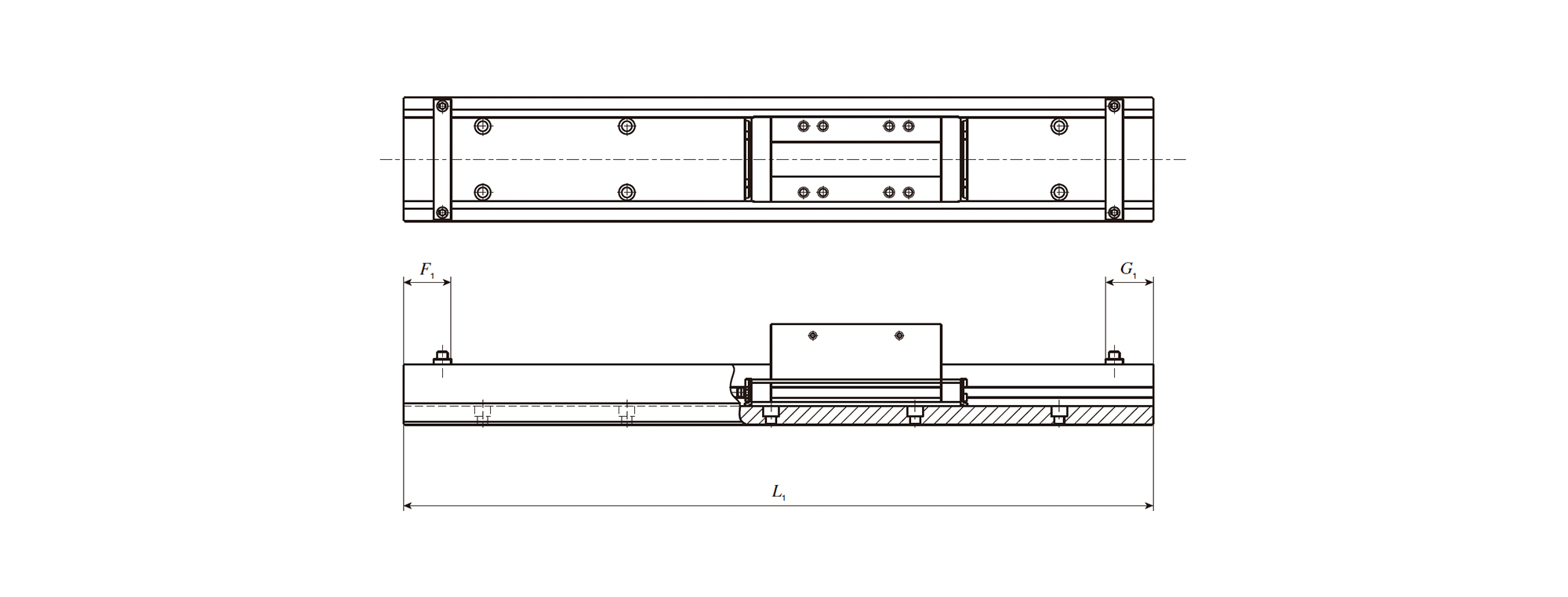

ボールねじなし仕様
単位 mm
| 形式と大きさ | トラックレール仕様 | トラックレール長さ L1 |
ブリッジカバーなし | ブリッジカバー付き | ||
|---|---|---|---|---|---|---|
| F1 | G1 | F1 | G1 | |||
| TU86 | モータ折返しなし | 490 | 32 | 19 | 35 | 29 |
| 590 | ||||||
| 690 | ||||||
| 790 | ||||||
| 890 | ||||||
| 990 | ||||||
| 1090 | ||||||
| 1190 | ||||||
| 1390 | ||||||
| 1590 | 32 | 19 | － | － | ||
| モータ折返し仕様 | 442 | 32 | 28 | 35 | 29 | |
| 542 | ||||||
| 642 | ||||||
| 742 | ||||||
| 842 | ||||||
| 942 | ||||||
| 1042 | ||||||
| 1142 | ||||||
| 備考 | スライドテーブルとトラックレールの寸法は、それぞれの大きさの寸法表をご参照ください。 |
掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
