寸法図

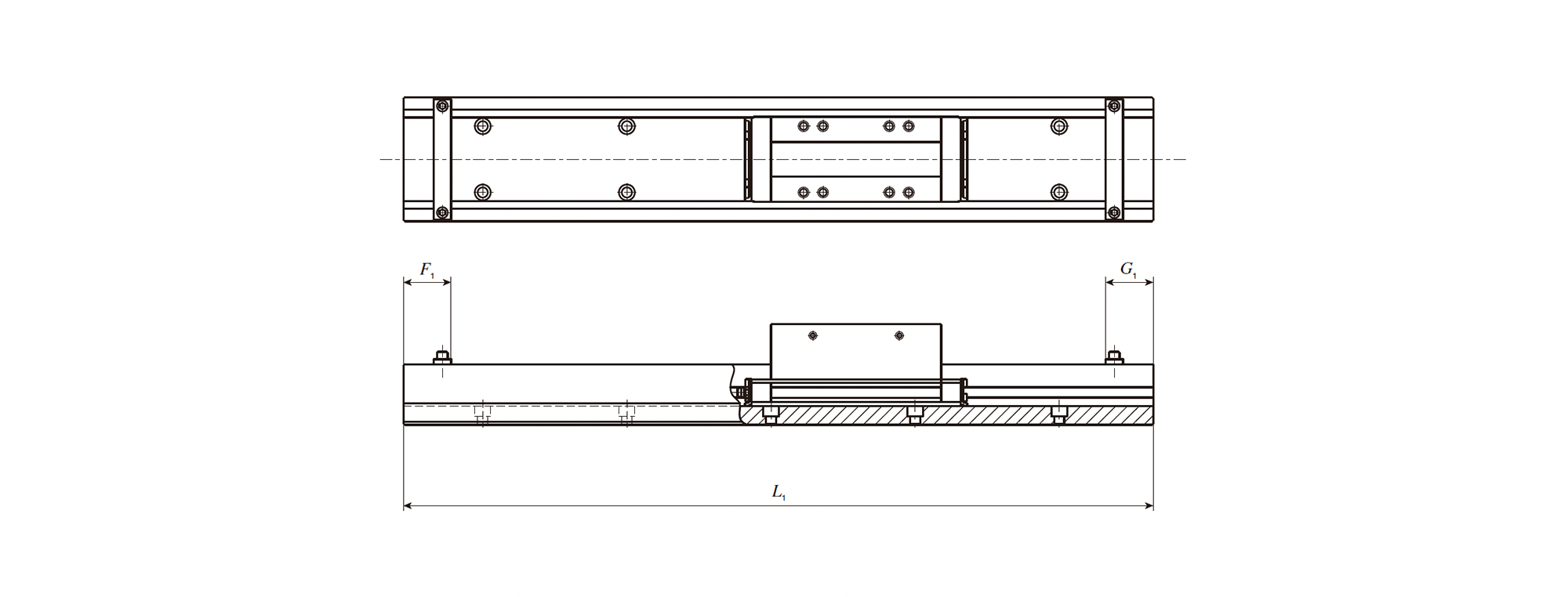

TU25シリーズの寸法図になります。

寸法

単位 mm

形式と大きさ	トラックレール長さ L1	全長 L	ストローク長さ S(1)	ｎ1	スライドテーブル質量[Kg]	質量(2) Kg
TU25S	130	165	30(－)	3	0.05	0.31
	165	200	65(45)	4		0.34
	200	235	100(80)	5		0.38
TU25F	130	165	30(－)	3	0.07	0.33
	165	200	65(45)	4		0.36
	200	235	100(80)	5		0.40

注（1）	リミットセンサを取り付けた場合に許容できるストローク長さを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
注（2）	スライドテーブル1個の時のテーブル全体の質量を示します。
備考	トラックレールとケーシングの材質は、ステンレス鋼です。

ボールねじなし仕様

単位 mm

形式と大きさ	トラックレール仕様	トラックレール長さ L1	ブリッジカバーなし		ブリッジカバー付き
形式と大きさ	トラックレール仕様	トラックレール長さ L1	F1	G1	F1	G1
TU25	モータ折返しなし	130	14	14	14	14
		165
		200

備考	スライドテーブルとトラックレールの寸法は、それぞれの大きさの寸法表をご参照ください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TU特長

精密位置決めテーブルTUは、U字形のトラックレールの内側にスライドテーブルを配置した、コンパクトでスリムな位置決めテーブルです。スライドテーブルは直動案内機器と一体構造になっており、大径の鋼球が２条列に配置され軌道と４点で接触する構造のため、方向や大きさが変動する負荷荷重や複合荷重が作用する使用用途でも安定した高い精度と剛性が得られます。また、U字形のトラックレールを採用することで、トラックレールのモーメントやねじりに対する剛性も大幅に向上しています。精密位置決めテーブルTUは、トラックレール幅25mm～130mmまで８種類の大きさがあり、スライドテーブルの長さを選択することができます。また、ボールねじの種類とリード、モータの種類、センサの取付けなどの各種仕様が設定できるので、用途に合わせて最適な位置決めテーブルを構成することができます。
