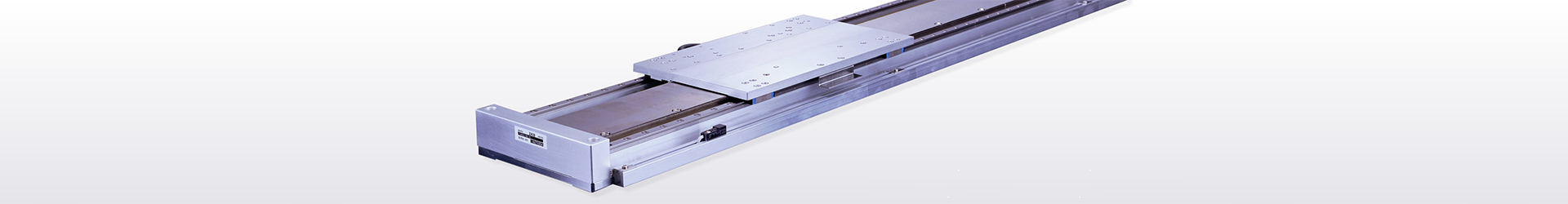

リニアモータテーブルLT
IKOリニアモータテーブルLTは、アルミニウム合金製の可動テーブルとベッドの間にACリニアサーボモータを組み込み、光学式リニアエンコーダを内蔵したコンパクトで高精度な位置決めテーブルです。

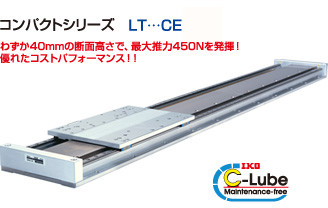

コンパクトシリーズのLT･･･CE、ロングストロークシリーズのLT･･･LD及びハイスラストシリーズのLT･･･Hの3つのシリーズを用意しており、用途に合わせて選択できます。
リニアモータテーブルLTは、軽量な可動テーブルと大きな推力により、高加減速・高応答な動作を可能とします。さらに、先進のサーボ技術が、高い静止安定性と速度安定性を実現しています。
リニアモータテーブルLTは、半導体・液晶関連装置や、高速での作業を要求される測定器・組立機及び搬送機などの用途に最適です。
製品特長
IKOリニアモータテーブルLTは、コンパクトシリーズのLT･･･CE、ロングストロークシリーズのLT･･･LD及びハイスラストシリーズのLT･･･Hの3つのシリーズを用意しており、用途に合わせて選択できます。
また、軽量な可動テーブルと大きな推力により、高加減速・高応答な動作を可能とします。さらに、先進のサーボ技術が、高い静止安定性と速度安定性を実現しています。
リニアモータテーブルLTは、半導体・液晶関連装置や、高速での作業を要求される測定器・組立機及び搬送機などの用途として最適です。
また、軽量な可動テーブルと大きな推力により、高加減速・高応答な動作を可能とします。さらに、先進のサーボ技術が、高い静止安定性と速度安定性を実現しています。
リニアモータテーブルLTは、半導体・液晶関連装置や、高速での作業を要求される測定器・組立機及び搬送機などの用途として最適です。

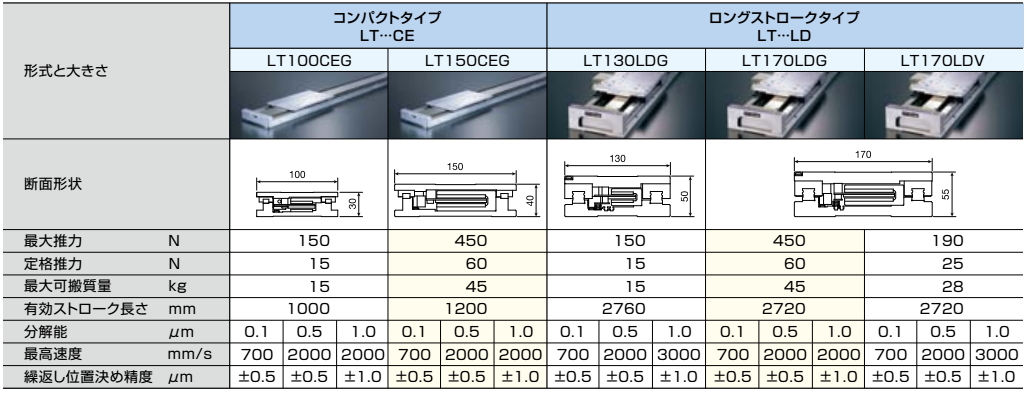

ラインナップ
| 形式と大きさ | コンパクトタイプ LT···CE | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| LT100CEG | LT150CEG | LT150CET | |||||||
 |
 |
 |
|||||||
| 推力・速度の仕様 | 高推力仕様 | 高推力仕様1 | 高推力仕様2 | ||||||
| 断面形状 |  |
 |
 |
||||||
| 最大推力（N） | 120 | 350 | 390 | ||||||
| 定格推力（N） | 15 | 60 | 70 | ||||||
| 最大可搬質量（kg） | 12 | 35 | 39 | ||||||
| 有効ストローク長さ（mm） | 1000 | 1200 | 1200 | ||||||
| 分解能（μm） | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 |
| 最高速度（mm/s） | 700 | 2000 | 2000 | 700 | 2000 | 2000 | 700 | 2000 | 2000 |
| 繰返し位置決め精度（μm） | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 |
| 形式と大きさ | ロングストロークタイプ LT···LD | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LT130LDG | LT170LDG | LT170LDT | LT170LDV | |||||||||
 |
 |
 |
 |
|||||||||
| 推力・速度の仕様 | 高推力仕様 | 高推力仕様1 | 高推力仕様2 | 高速仕様 | ||||||||
| 断面形状 |  |
 |
 |
|
||||||||
| 最大推力（N） | 120 | 350 | 390 | 145 | ||||||||
| 定格推力（N） | 15 | 60 | 70 | 25 | ||||||||
| 最大可搬質量（kg） | 12 | 35 | 39 | 20 | ||||||||
| 有効ストローク長さ（mm） | 2760 | 2720 | 1640 | 2720 | ||||||||
| 分解能（μm） | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 |
| 最高速度（mm/s） | 700 | 2000 | 3000 | 700 | 2000 | 2000 | 700 | 2000 | 2000 | 700 | 2000 | 3000 |
| 繰返し位置決め精度（μm） | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 |

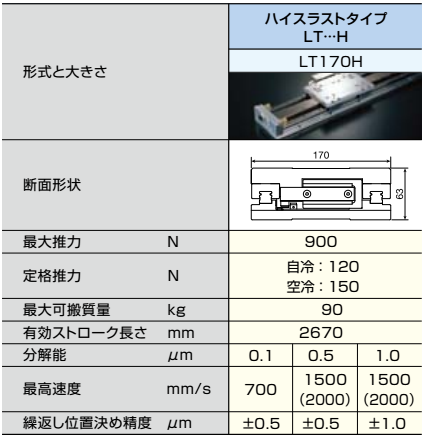

| 形式と大きさ | ハイスラストタイプ LT···H | ハイスラストタイプ LT···H2 | ||||
|---|---|---|---|---|---|---|
| LT170H | LT170H2 | |||||
 |
 |
|||||
| 断面形状 |  |
 |
||||
| 最大推力（N） | 900 | 500 | ||||
| 定格推力（N） | 自冷 ： 120 空冷 ： 150 |
260 | ||||
| 最大可搬質量（kg） | 90 | 40 | ||||
| 有効ストローク長さ（mm） | 2670 | 2750 | ||||
| 分解能（μm） | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 |
| 最高速度（mm/s） | 700 | 1500 （2000） |
1500 （2000） |
690 | 3000 | 3000 |
| 繰返し位置決め精度（μm） | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 |
掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
