パラレルドライブステージ™ PD…S

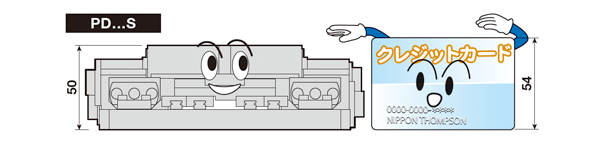

IKO パラレルドライブステージ PD…Sは、2軸並列に配置したボールねじアクチュエータの直線運動をXY運動に変換する機構を備えることで低断面化を実現した、IKO独自の精密位置決めXYステージです。従来の一軸アクチュエータを積み重ねたXYステージとは異なり、ステージ周辺に可動するモータやケーブル類が無いため、外部からステージ上へのアクセスも行いやすく、作業エリアを限定しない自由度の高い装置設計が可能です。直線案内部にはメンテナンスフリーシリーズのCルーブリニアウェイを採用。コンパクトで耐久性にも優れたステージです。

製品特長

パラレルドライブステージ PD…Sは、2軸並列に配置したボールねじアクチュエータの直線運動をXY運動に変換する機構を備えることで低断面化を実現した、IKO独自の精密位置決めXYステージです。
従来の一軸アクチュエータを積み重ねたXYステージとは異なり、ステージ周辺に可動するモータやケーブル類が無いため、外部からステージ上へのアクセスも行いやすく、作業エリアを限定しない自由度の高い装置設計が可能です。
直線案内部にはメンテナンスフリーシリーズのCルーブリニアウェイを採用。コンパクトで耐久性にも優れたステージです。

動作説明	イメージ図

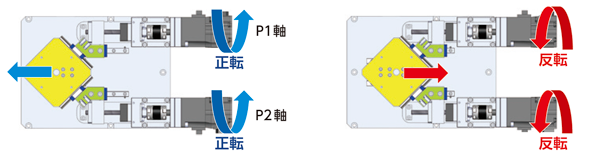

P1軸、P2軸の両軸を同じ方向に回転させるとX方向にテーブルが移動します。

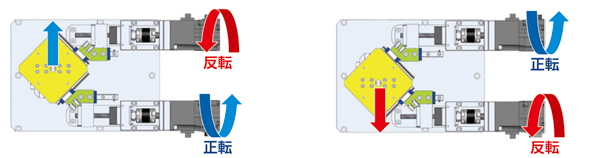

P1軸、P2軸の両軸を逆方向に回転させるとY方向にテーブルが移動します。

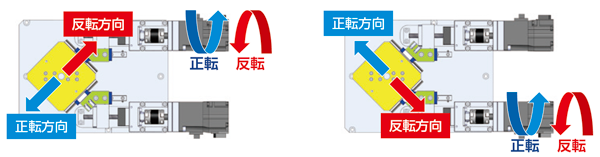

P1軸もしくはP2軸のみ回転させると斜め方向にテーブルが移動します。

備考

・上記の動作を組み合わせることで円弧運動など様々な動きも可能です。

・正転はボールねじ側からモータ本体を見る向きで右(時計方向)回りとなります。

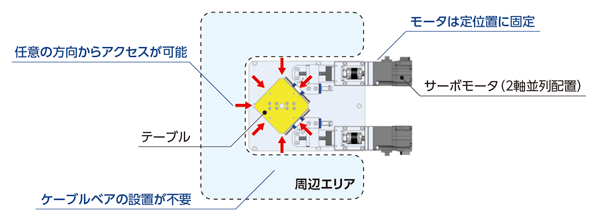

1. 独自構造のパラレルドライブ

モータを並列配置した、今までにないXYステージです。モータを一方向のみに配置しているため、配置側を除いた任意の方向から容易に作業が可能です。モータは定位置に固定されているので、テーブル稼働時でも移動せず、干渉防止のためのスペースを確保する必要もありません。作業エリアが制限されないため、自由度の高い装置設計が可能です。
