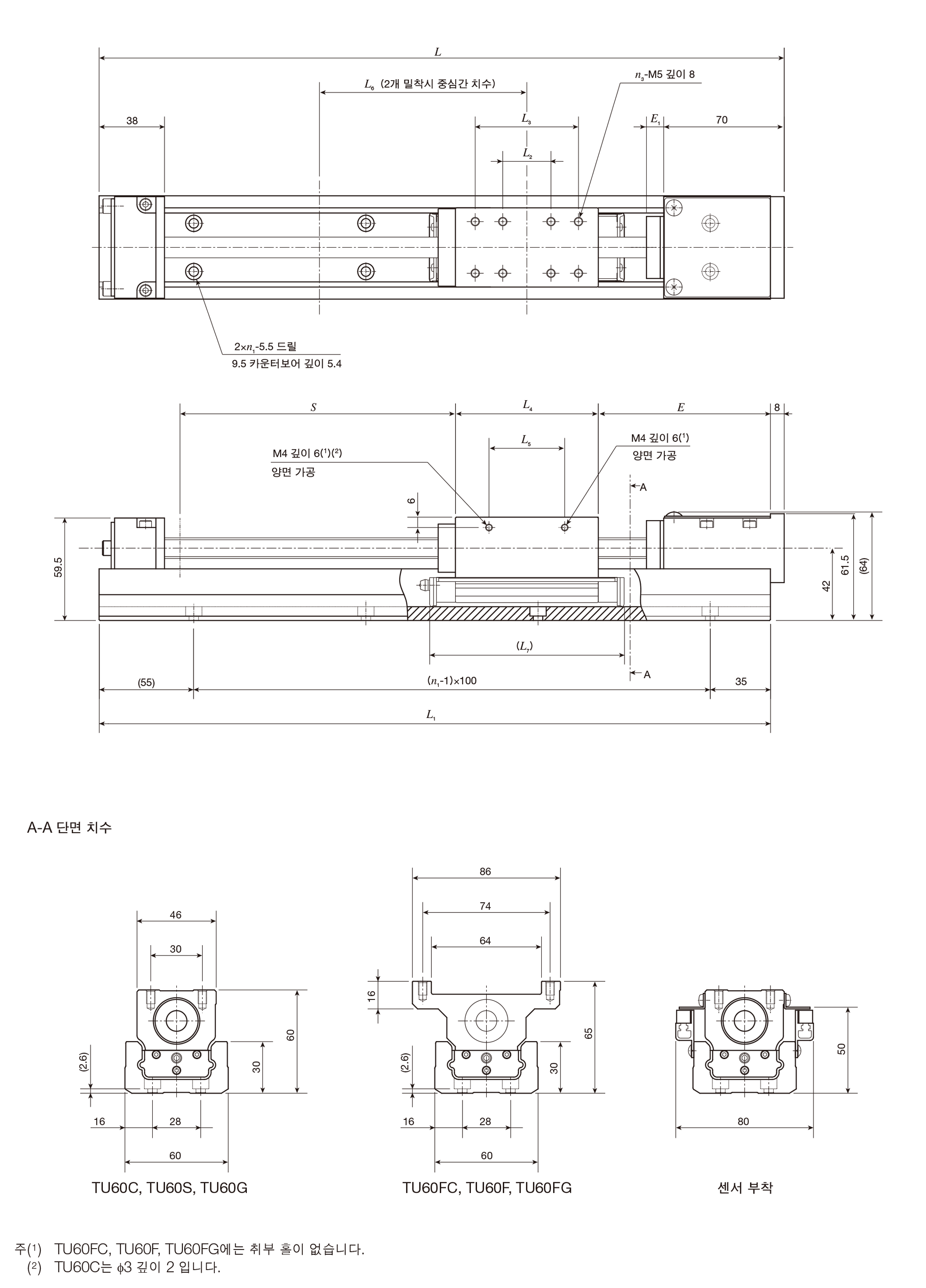

치수

TU60 시리즈의 치수도입니다.

＜볼스크류 리드 5mm, 10mm＞

슬라이드 테이블 치수

단위 mm

형식과크기 L2 L3 L4 L5 L6 L7 n3 E E1 질량 Kg
TU60C － － 27.4 17.4 65 58 2 90 15 0.3
TU60S 28 － 52.4 18 90 83 4 80 10 0.6
TU60G 28 60 83 44 120.5 113 8 80 10 1.0
TU60FC － － 27.4 － 65 58 2 90 15 0.4
TU60F 28 － 52.4 － 90 83 4 80 10 0.8
TU60FG 28 60 83 － 120.5 113 8 80 10 1.3

트랙레일 치수

단위 mm

트랙레일
길이
L1		 전장
L		 n1 스트로크 S(1) 질량(2) Kg
TU60C TU60S TU60G TU60C TU60S TU60G TU60FC TU60F TU60FG
TU60FC TU60F TU60FG
290 298 3 110(50) 100(－) 70(－) 3.0 3.3 3.6 3.1 3.5 3.9
390 398 4 210(150) 200(120) 170(60) 3.7 4.0 4.4 3.8 4.2 4.7
490 498 5 310(250) 300(220) 270(160) 4.5 4.8 5.1 4.6 4.9 5.4
590 598 6 410(350) 400(320) 370(260) 5.2 5.5 5.8 5.3 5.7 6.1
690 698 7 510(450) 500(420) 470(360) 6.0 6.2 6.6 6.1 6.4 6.9
790 798 8 610(550) 600(520) 570(460) 6.7 7.0 7.3 6.8 7.2 7.6
990 998 10 810(750) 800(720) 770(660) 8.3 8.6 9.0 8.4 8.7 9.1
1190 1198 12 1010(950) 1000(920) 970(860) 9.8 10.1 10.5 9.9 10.2 10.6
주（1） 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（ 　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
　（2） 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.
＜볼스크류 리드 20mm＞

슬라이드 테이블 치수

단위 mm

형식과크기 L2 L3 L4 L5 L6 L7 n3 E E1 질량 Kg
TU60C － － 27.4 17.4 65 58 2 110 15 0.3
TU60S 28 － 52.4 18 90 83 4 85 15 0.6
TU60G 28 60 83 44 120.5 113 8 85 15 1.0
TU60FC － － 27.4 － 65 58 2 110 15 0.4
TU60F 28 － 52.4 － 90 83 4 85 15 0.8
TU60FG 28 60 83 － 120.5 113 8 85 15 1.3

트랙레일 치수

단위 mm

트랙레일
길이
L1		 전장
L		 n1 스트로크 S(1) 질량(2) Kg
TU60C TU60S TU60G TU60C TU60S TU60G TU60FC TU60F TU60FG
TU60FC TU60F TU60FG
290 298 3 95(－) 95(－) 65(－) 3.1 3.4 3.7 3.2 3.6 4.0
390 398 4 195(135) 195(115) 165(－) 3.8 4.1 4.5 3.9 4.3 4.8
490 498 5 295(235) 295(215) 265(155) 4.6 4.9 5.2 4.7 5.0 5.5
590 598 6 395(335) 395(315) 365(255) 5.3 5.6 5.9 5.4 5.8 6.2
690 698 7 495(435) 495(415) 465(355) 6.1 6.3 6.7 6.2 6.5 7.0
790 798 8 595(535) 595(515) 565(455) 6.8 7.1 7.4 6.9 7.3 7.7
주（1） 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（ 　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
　（2） 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.

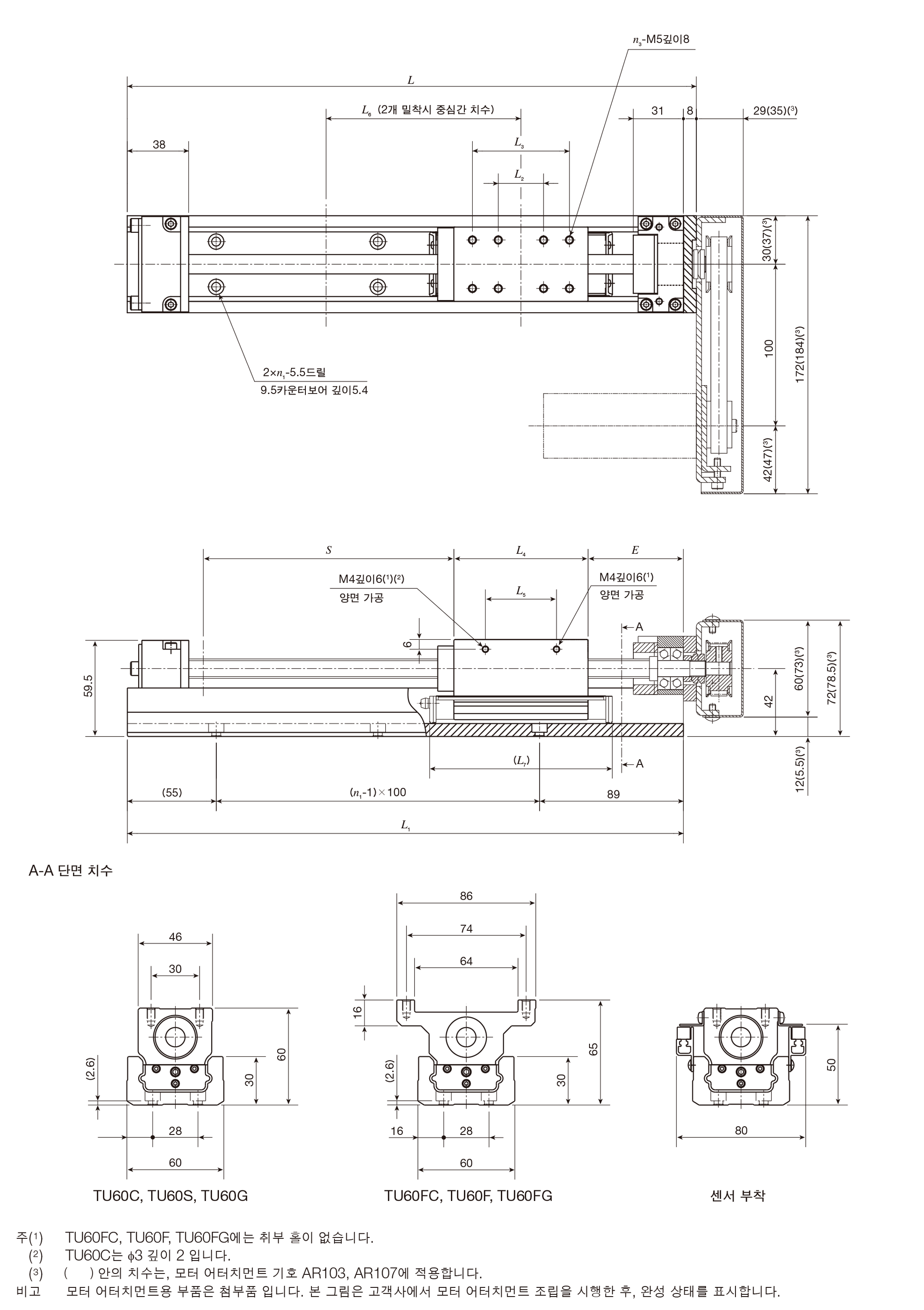

모터 접이식 사양

＜볼스크류 리드 5mm, 10mm＞

슬라이드 테이블 치수

단위 mm

형식과크기 L2 L3 L4 L5 L6 L7 n3 E 질량 Kg
TU60C － － 27.4 17.4 65 58 2 44 0.3
TU60S 28 － 52.4 18 90 83 4 39 0.6
TU60G 28 60 83 44 120.5 113 8 39 1.0
TU60FC － － 27.4 － 65 58 2 44 0.4
TU60F 28 － 52.4 － 90 83 4 39 0.8
TU60FG 28 60 83 － 120.5 113 8 39 1.3

트랙레일 치수

단위 mm

트랙레일
길이
L1		 전장
L		 n1 스트로크 S(1) 질량(2) Kg
TU60C TU50S TU60G TU60C TU60S TU60G TU60FC TU60F TU60FG
TU50FC TU50F TU50FG
224 252 2 110(50) 95(－) －(－) 3.6 3.9 － 3.7 4.1 －
344 352 3 210(150) 195(115) 165(－) 4.3 4.6 5.0 4.4 4.8 5.3
444 452 4 310(250) 295(215) 265(155) 5.1 5.4 5.7 5.2 5.5 6.0
544 552 5 410(350) 395(315) 365(255) 5.8 6.1 6.4 5.9 6.3 6.7
644 652 6 510(450) 495(415) 465(355) 6.6 6.8 7.2 6.7 7.0 7.5
744 752 7 610(550) 595(515) 565(455) 7.5 7.6 7.9 7.6 7.8 8.2
주(（1） 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（ 　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
　（2） 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.
＜볼스크류 리드 20mm＞

슬라이드 테이블 치수

단위 mm

형식과크기 L2 L3 L4 L5 L6 L7 n3 E 질량 Kg
TU60C － － 27.4 17.4 65 58 2 64 0.3
TU60S 28 － 52.4 18 90 83 4 39 0.6
TU60G 28 60 83 44 120.5 113 8 39 1.0
TU60FC － － 27.4 － 65 58 2 64 0.4
TU60F 28 － 52.4 － 90 83 4 39 0.8
TU60FG 28 60 83 － 120.5 113 8 39 1.3

트랙레일 치수

단위 mm

트랙레일
길이
L1		 전장
L		 n1 스트로크 S(1) 질량(2) Kg
TU60C TU60S TU60G TU60C TU60S TU60G TU60FC TU60F TU60FG
TU60FC TU60F TU60FG
244 252 2 95(－) 95(－) －(－) 3.7 4.0 － 3.8 4.2 －
344 352 3 195(135) 195(115) 165(－) 4.4 4.7 5.1 4.5 4.9 5.4
444 452 4 295(235) 295(215) 265(155) 5.2 5.5 5.8 5.3 5.6 6.1
544 552 5 395(335) 395(315) 365(255) 5.9 6.2 6.5 6.0 6.4 6.8
644 652 6 495(435) 495(415) 465(355) 6.7 6.9 7.3 6.8 7.1 7.6
744 752 7 595(535) 595(515) 565(455) 7.6 7.7 8.0 7.7 7.9 8.3
주（1） 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（ 　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
　（2） 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.

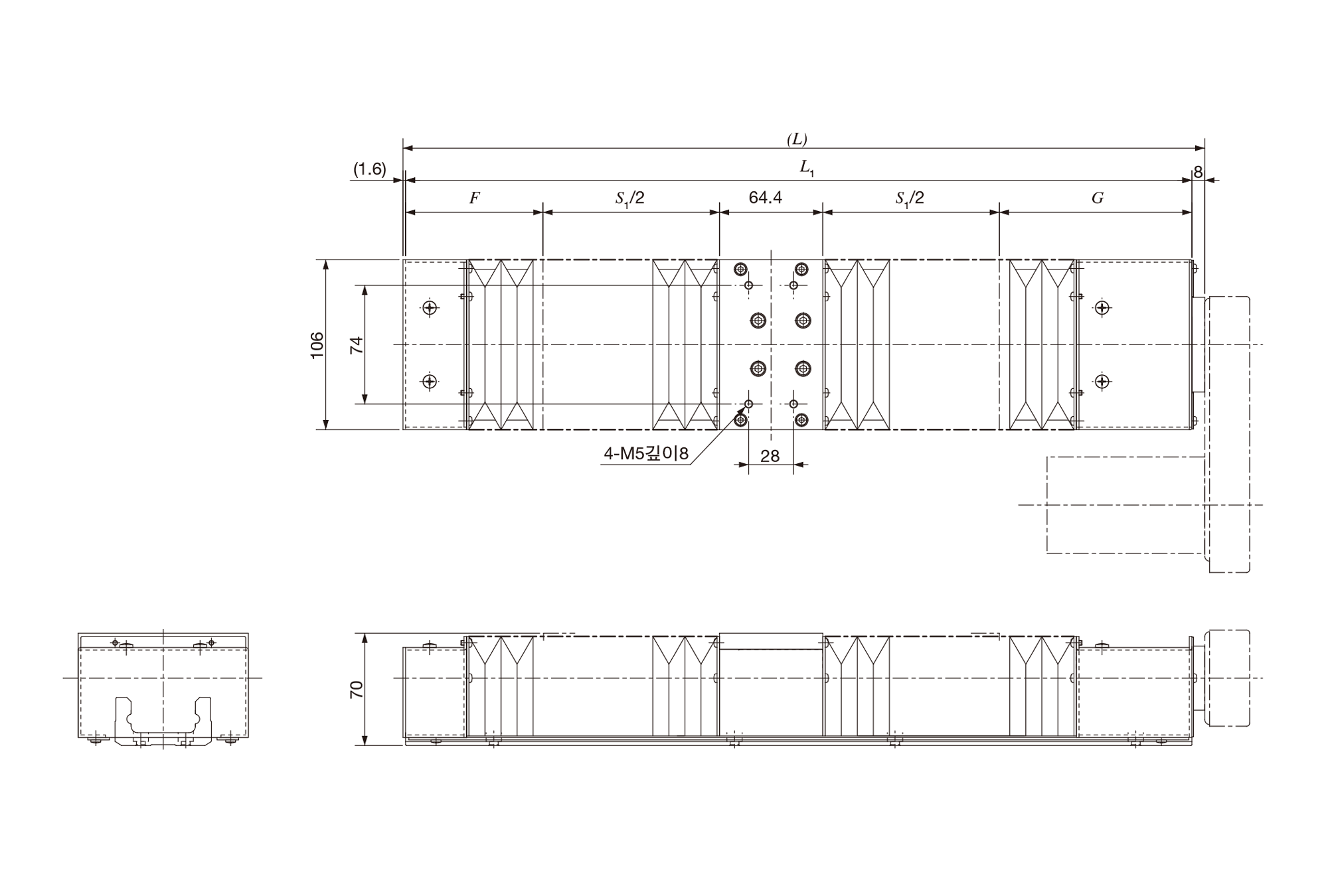

벨로우즈 부착 테이블

단위 mm

트랙레일 길이
L1		 전장
(L)		 한계 스트로크(1)
S1		 스트로크(2)
S		 F G
290(244) 299.6(253.6) 73.6(68.6) 65(60) 59(59) 93(52)
390(344) 399.6(353.6) 147.6(142.6) 140(135) 72(72) 106(65)
490(444) 499.6(453.6) 219.6(214.6) 210(205) 86(86) 120(79)
590(544) 599.6(553.6) 293.6(288.6) 285(280) 99(99) 133(92)
690(644) 699.6(653.6) 393.6(388.6) 380(375) 99(99) 133(92)
790(744) 799.6(753.6) 465.6(460.6) 455(450) 113(113) 147(106)
주（1） 슬라이드 테이블이 이동 가능한 스트로크의 한계치를 표시합니다.
　（2） 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.
비고
  1. （　）안의 치수는, 모터 접이식 사양의 벨로우즈 부착 테이블에 적용합니다.
  2. 트랙레일의 취부에 대해서는, TU60 치수표를 참조해 주십시오.
  3. C루브 장착에도 적용합니다.

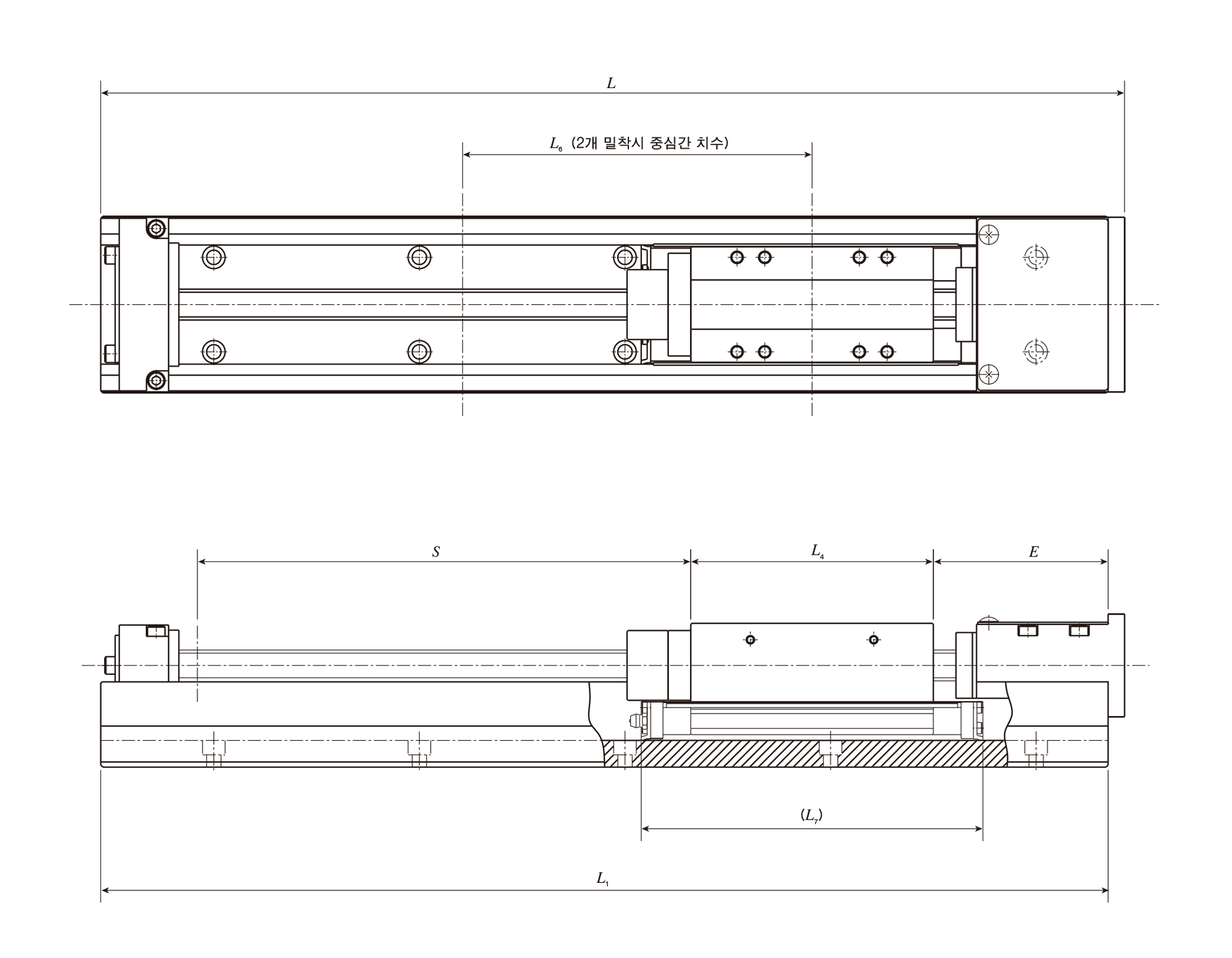

C루브 장착 테이블

단위 mm

형식과크기 트랙레일 길이
L1		 전장
L		 스트로크(1)S E L4 L6 L7
리드5mm
리드10mm		 리드20mm 리드5mm
리드10mm		 리드20mm
TU60C
TU60FC		 290 298 90(－) 70(－) 100 120 27.4 75 70
390 398 190(140) 170(120)
490 498 290(240) 270(220)
590 598 390(340) 370(320)
690 698 490(440) 470(420)
790 798 590(540) 570(520)
TU60S
TU60F		 290 298 90(－) 70(－) 80 95 52.4 100 95
390 398 190(110) 170(100)
490 498 290(210) 270(200)
590 598 390(310) 370(300)
690 698 490(410) 470(400)
790 798 590(510) 570(500)
TU60G
TU60FG		 290 298 －(－) －(－) 80 85 83 130 125
390 398 160(－) 155(－)
490 498 260(150) 255(150)
590 598 360(250) 355(250)
690 698 460(350) 455(350)
790 798 560(450) 555(450)
주（1） 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（ 　）안의 수치는 슬라이드 테이블 2개 밀착시의 치수 입니다.
비고 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

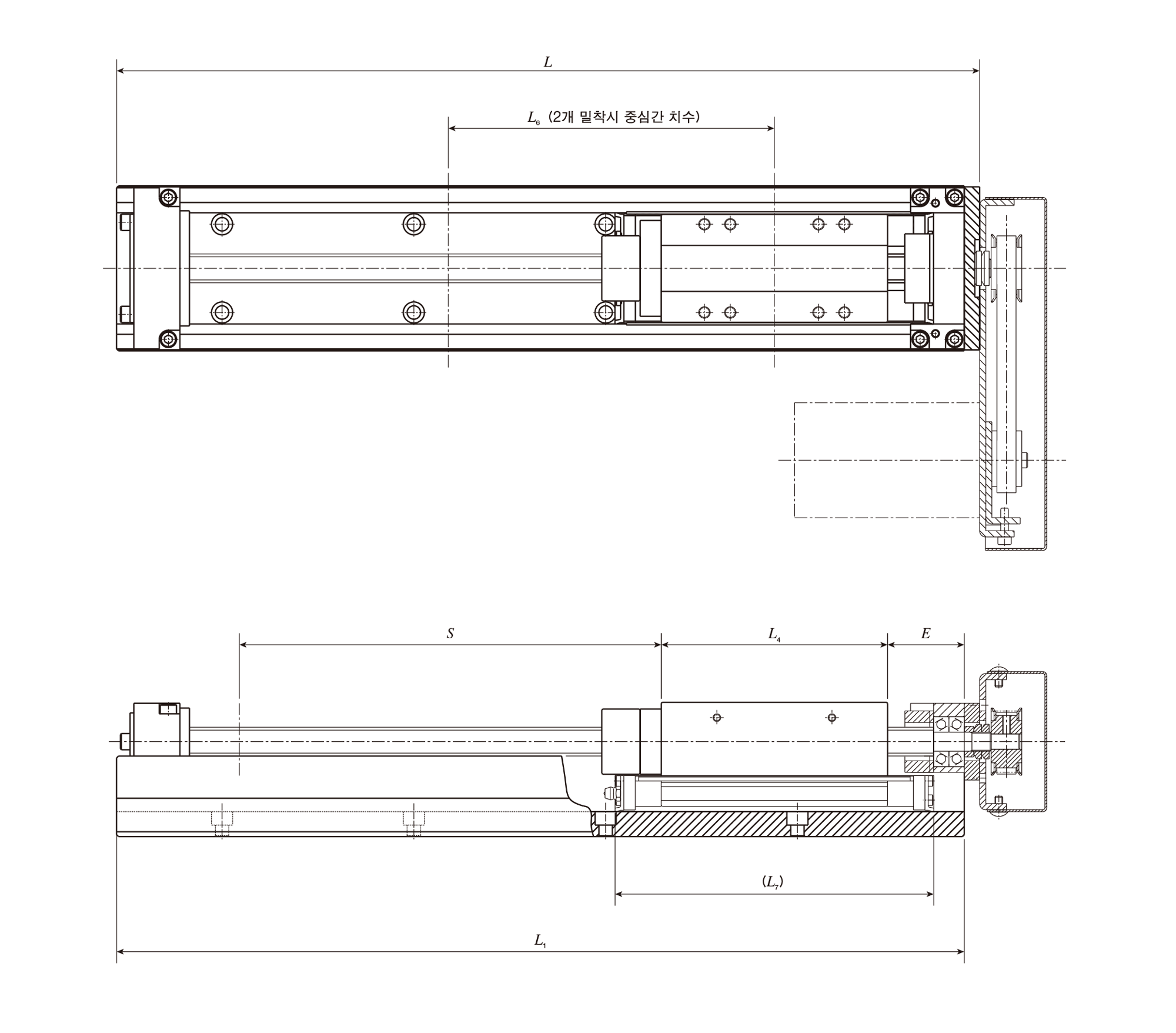

C루브 장착 테이블ㆍ모터 접이식 사양

단위 mm

형식과크기 트랙레일 길이
L1		 전장
L		 스트로크(1)S E L4 L6 L7
리드5mm
리드10mm		 리드20mm 리드5mm
리드10mm		 리드20mm
TU60C
TU60FC		 244 252 90(－) 70(－) 55 74 27.4 75 70
344 352 190(140) 170(120)
444 452 290(240) 270(220)
544 552 390(340) 370(320)
644 652 490(440) 470(420)
744 752 590(540) 570(520)
TU60S
TU60F		 244 252 80(－) 70(－) 40 49 52.4 100 95
344 352 180(110) 170(100)
444 452 280(210) 270(200)
544 552 380(310) 370(300)
644 652 480(410) 470(400)
744 752 580(510) 570(500)
TU60G
TU60FG		 244 252 －(－) －(－) 40 39 83 130 125
344 352 150(－) 155(－)
444 452 250(150) 255(150)
544 552 350(250) 355(250)
644 652 450(350) 455(350)
744 752 550(450) 555(450)
주（1） 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（ 　）안의 수치는 슬라이드 테이블 2개 밀착시의 값 입니다.
비고
  1. 모터 어터치먼트용 부품은 첨부품 입니다. 본 그림은 고객사에서 모터 어터치먼트 조립을 시행한 후, 완성 상태를 표시합니다.
  2. 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

볼스크류 없는 사양

단위 mm

형식과크기 트랙레일
사양		 트랙레일 길이
L1		 브릿지 커버 없음 브릿지 커버 부착
F1 G1 F1 G1
TU60 모터 접이식 하지 않음 290 32 17 35 29
390
490
590
690
790
990
1190 32 17 － －
모터 접이식 사양 244 32 28 35 29
344
444
544
644
744
비고 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

관련 동영상

높은 설계 자유도를 가진 고강성 액츄에이터

TU 특징

TU 시리즈는 U자형 트랙레일과 슬라이드 테이블로 구성된 콤팩트한 슬림형 위치결정테이블입니다. U자형 트랙레일의 내측에 조립된 슬라이드 테이블은 직선운동베어링 기구와 일체화된 구조로 되어 있고, 직경이 큰 강구가 2열로 배치된 궤도와 4점으로 접촉하고 있습니다. 이러한 설계에 의해, 방향이나 크기가 변동하는 하중이나 복합하중이 작용하는 곳에서도 안정된 고정도와 고강성을 얻을 수 있습니다. 또한, U자형 트랙레일을 채택하여 트랙레일의 모멘트나 비틀림에 대한 강성도 대폭 향상되었습니다. TU시리즈는 트랙레일 폭이 25mm ~ 130mm까지 8종류가 있습니다. 슬라이드 테이블의 길이를 각 종류별로 선택할 수 있습니다. 또한, 볼스크류의 종류와 리드, 모터의 종류, 센서의 설치 등 용도에 적합한 최적의 위치결정테이블을 선택할 수 있습니다.
