특별사양
다양한 옵션군으로부터, 필요한 기능・성능의 호칭 번호를 지정하는 것만으로 간단하게 용도에 맞춘 최적의 위치결정 테이블을 구성할 수 있습니다.

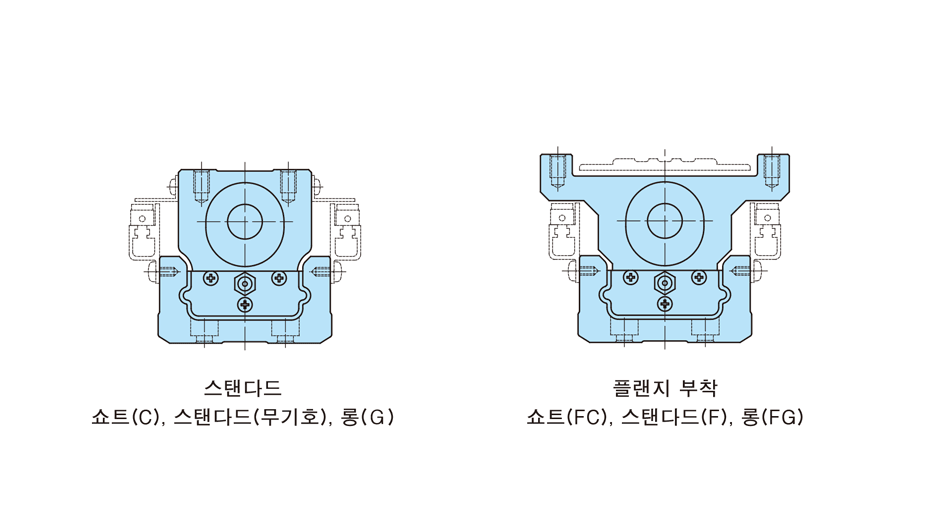

1.슬라이드 테이블의 형상과 길이
스탠다드, 플랜지 부착의 2가지 타입으로 부터 선택 가능, 동일 단면 형상에서 쇼트,스탠다드, 롱 3가지 타입의 길이의 슬라이드 테이블을 라인 업. 플랜지 부착은, 브리지 커버나 XY 브라켓을 취부 가능합니다.
2.슬라이드 테이블의 갯수
부하 하중이나 모멘트 크기에 대응하여,트랙레일에 조합한 슬라이드 테이블 갯수를 2개로 대응이 가능합니다.

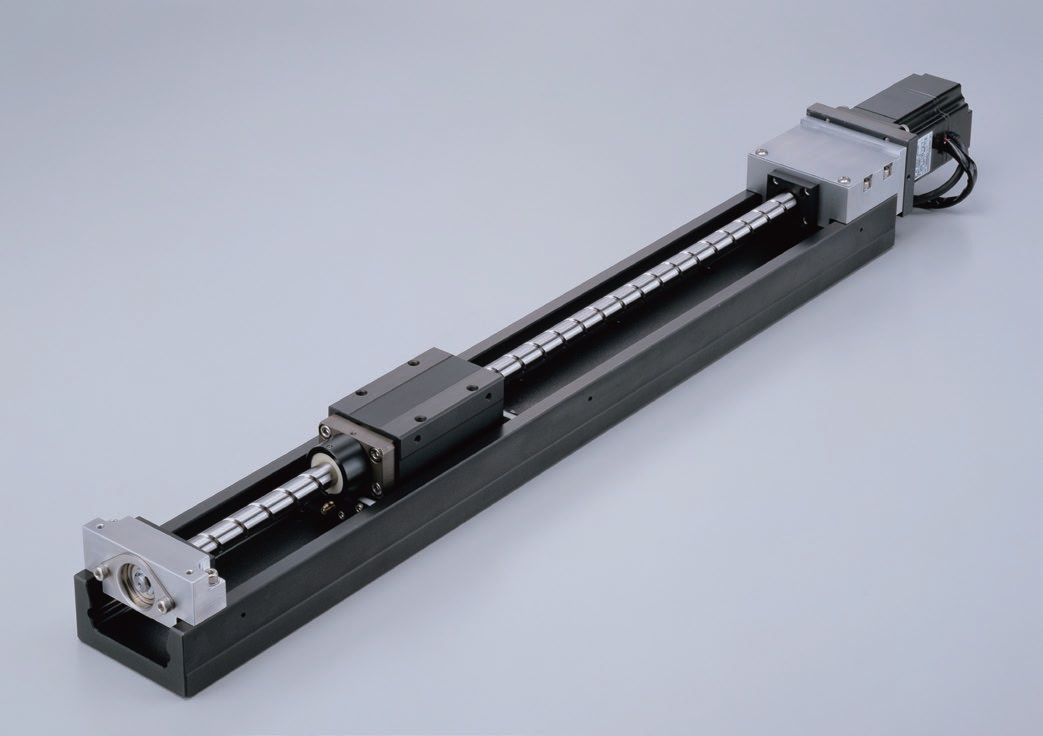

3.볼스크류 종류와 리드
요구된 정밀도에 맞게, 전조 볼스크류와 정밀 볼스크류에서 선택할 수 있습니다. 또한, 볼스크류의 리드도 선택이 가능합니다. 볼스크류 없는 사양은, 2축 병렬 사용의 추동측 직동안내기기로 사용할 수 있습니다.
4.센서 지정
리미트 센서나 원점 센서 등 각종 센서의 취부 지정이 가능합니다.
5.C루브 장착 테이블
윤활제를 함침시킨 윤활 부품「C루브」를장착하는 것으로, 볼스크류나 직동안내기기의그리스 업 등의 메인터넌스 공수를 대폭절감할 수 있습니다.

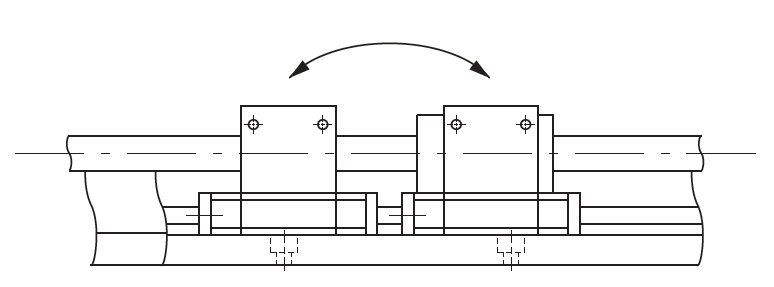

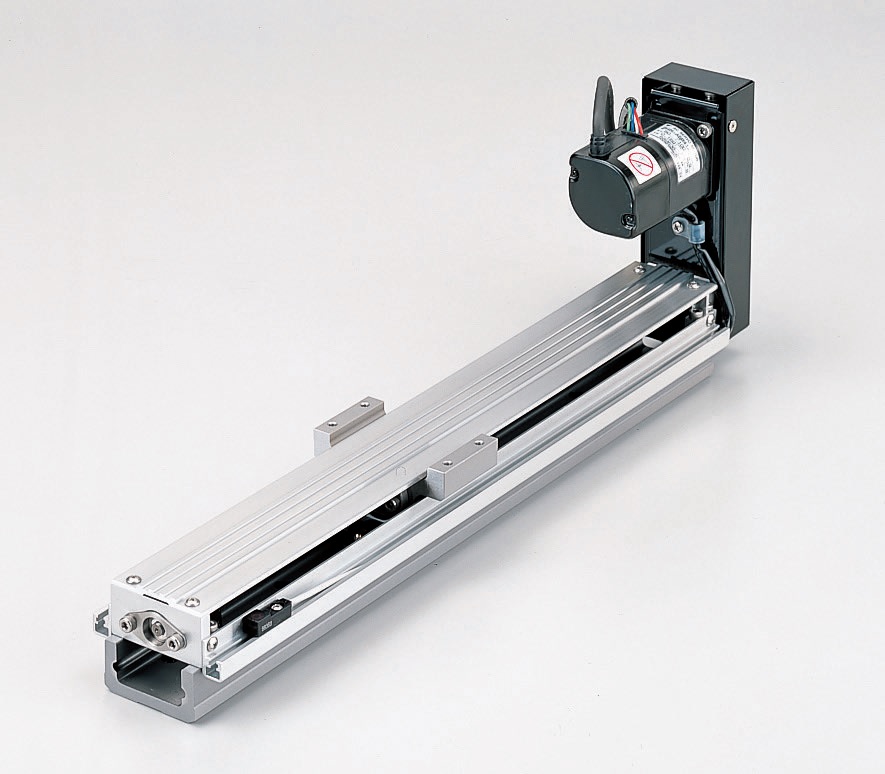

6.모터 접이식 사양
모터 접이식 사양의 테이블은, 테이블전장을 짧게 하여, 스페이스 성력화를도모하는 것이 가능합니다.
7.브릿지 커버 부착
플랜지 부착은, 브릿지 커버를 취부할 수있습니다.

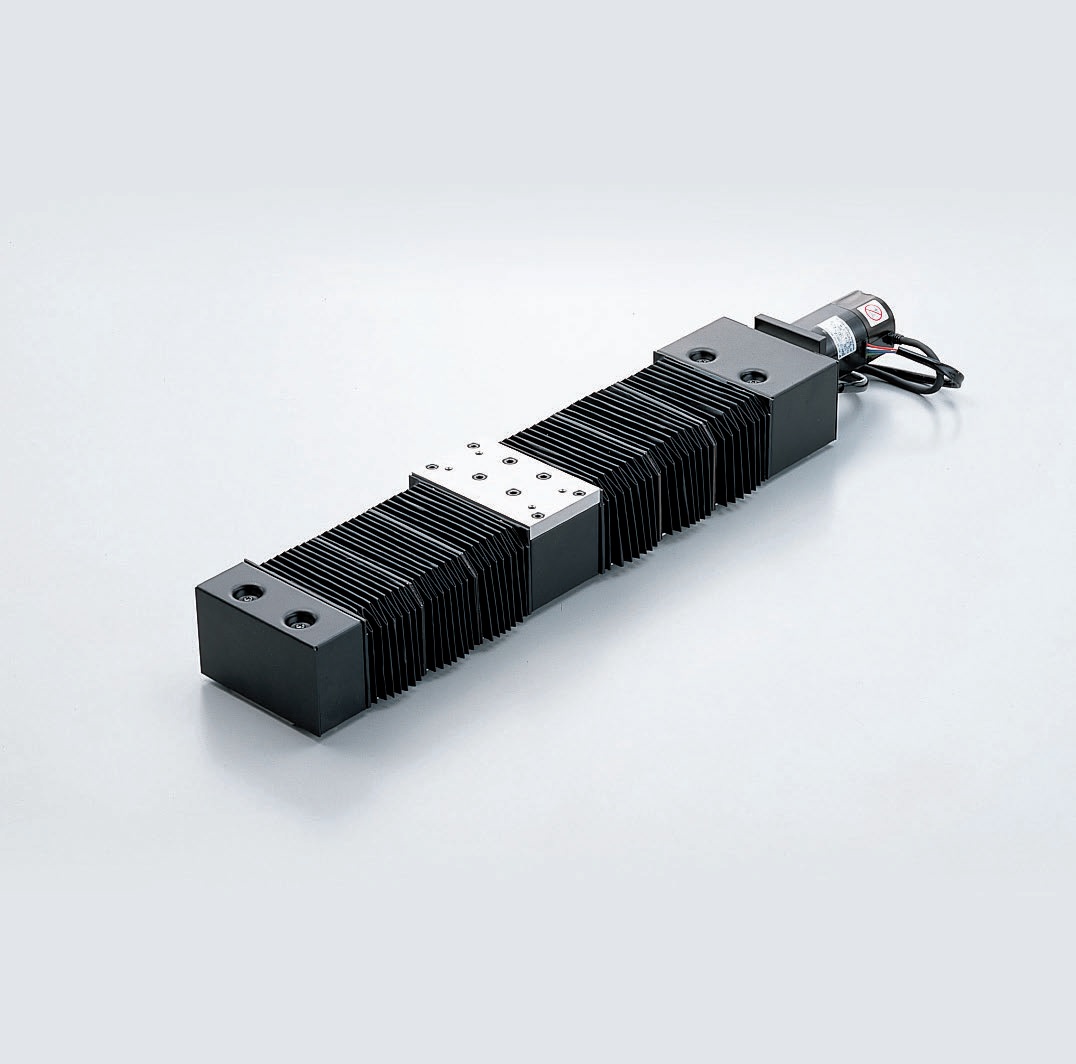

8.벨로우즈 부착 테이블
벨로우즈 부착 테이블은, 직동안내부와구동부를 벨로우즈로 커버하여, 테이블내부에 이물 침입을 방지합니다.

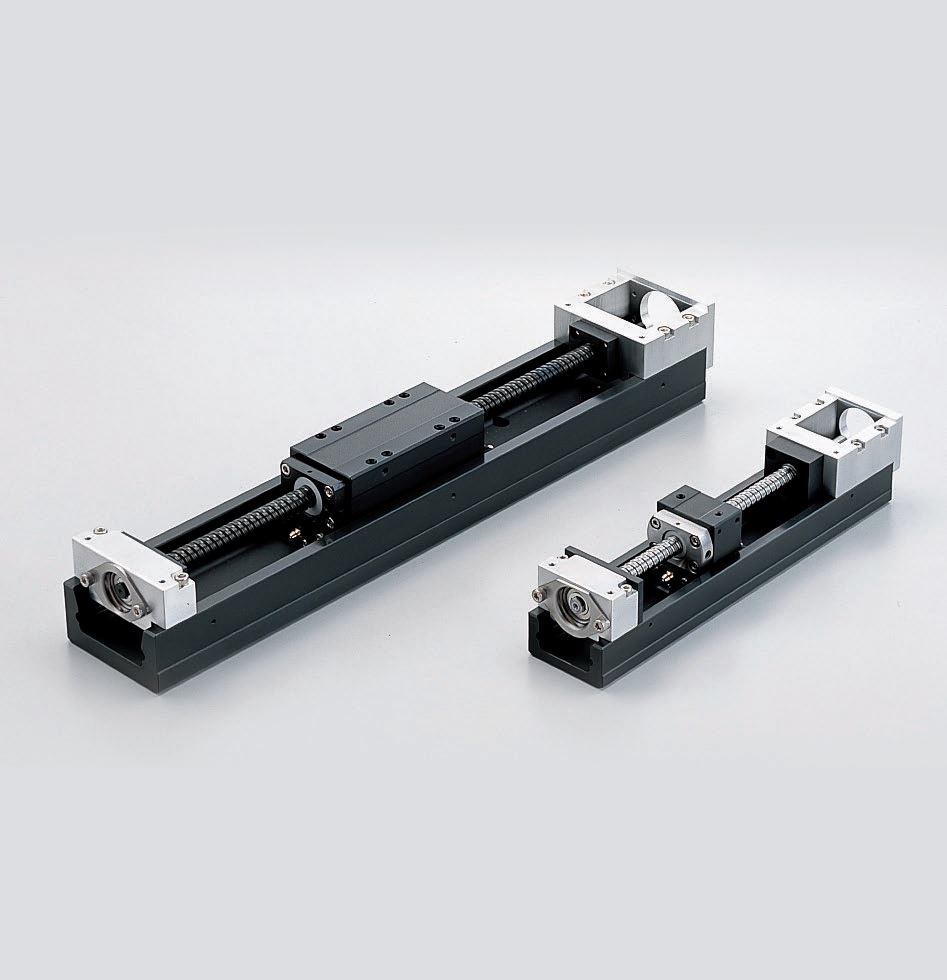

9.흑색크롬 피막처리
슬라이드 테이블과 볼스크류 표면에 흑색침투성 피막을 형성하여, 방청 능력을 향상시킵니다.

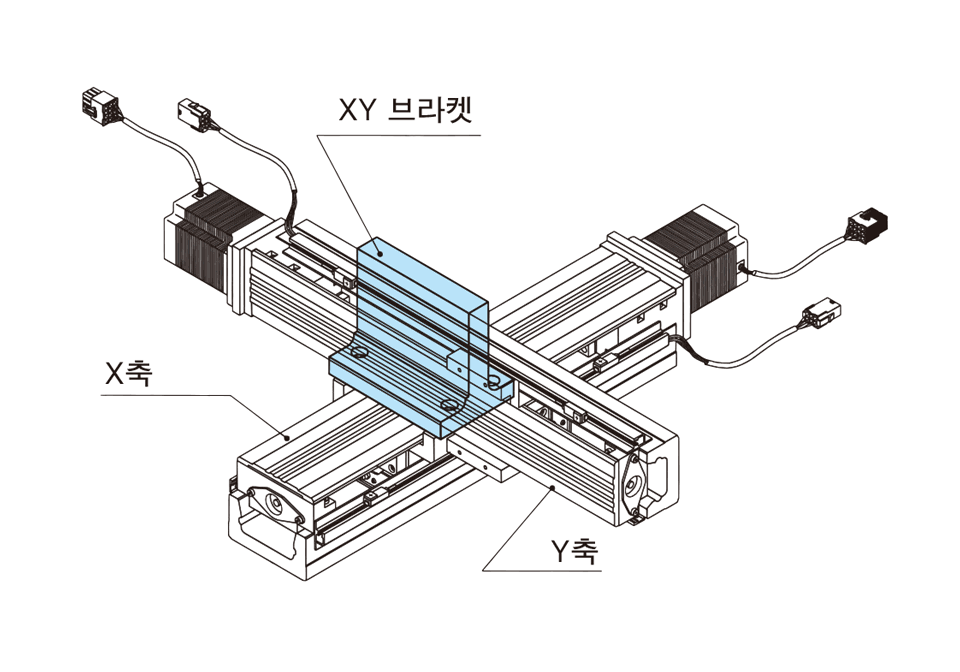

10.XY 브라켓
XY 브라켓이 시리즈화 되어 있어서, 용이하게 XY 테이블을 구성할 수 있습니다.
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
