치수

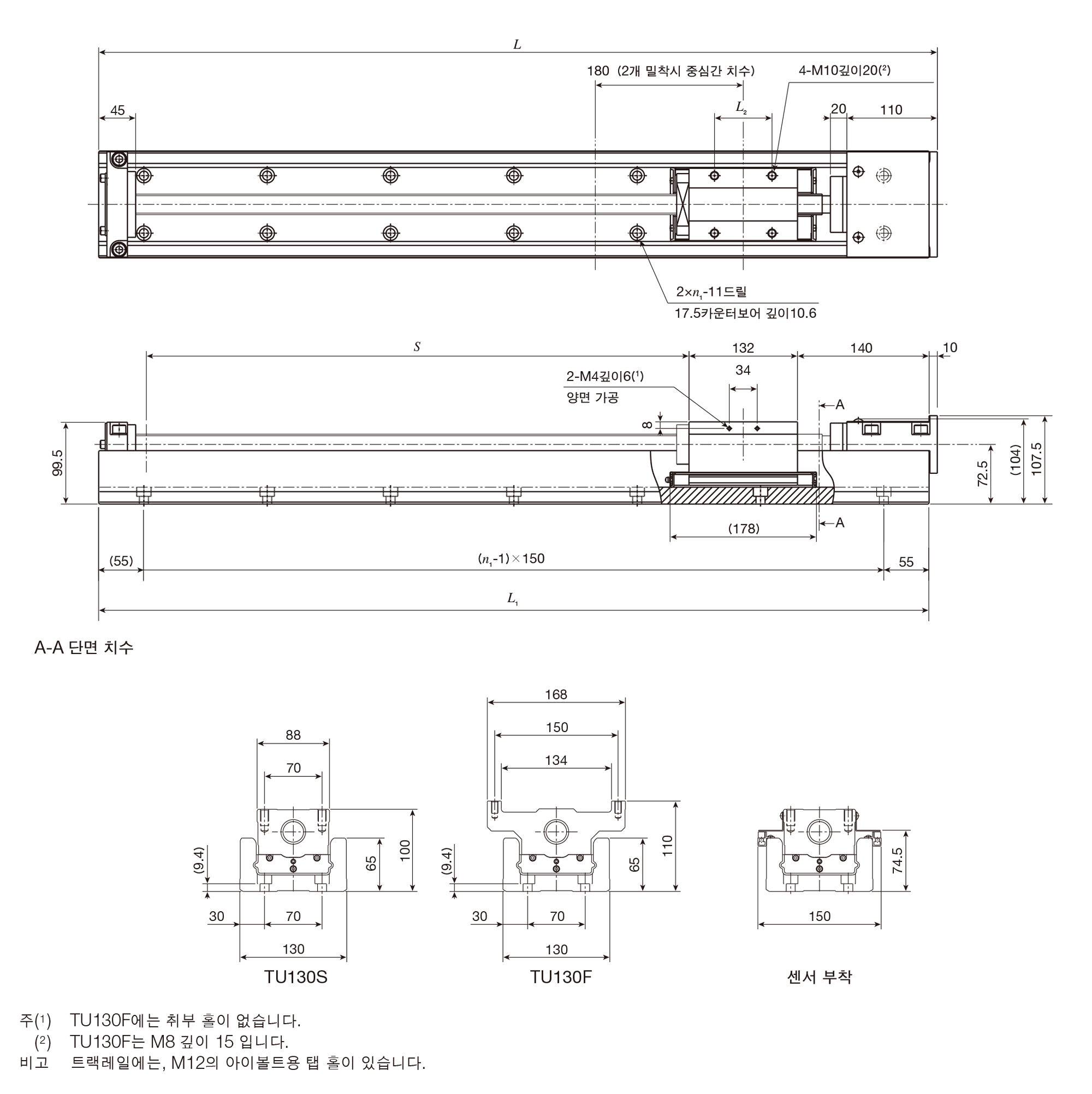

TU130 시리즈의 치수도입니다.
치수
단위 mm
| 형식과 크기 | 트랙레일 길이 L1 |
전장 L |
스트로크 S(1) |
ｎ1 | L2 | 슬라이드 테이블 질량 Kg |
질량(2) Kg |
|---|---|---|---|---|---|---|---|
| TU130S | 1010 | 1020 | 660(490) | 7 | 70 | 5.4 | 45.2 |
| 1160 | 1170 | 810(640) | 8 | 50.6 | |||
| 1310 | 1320 | 960(790) | 9 | 56.2 | |||
| 1460 | 1470 | 1110(940) | 10 | 61.8 | |||
| 1610 | 1620 | 1260(1090) | 11 | 67.3 | |||
| TU130F | 1010 | 1020 | 660(490) | 7 | 50 | 7.8 | 47.6 |
| 1160 | 1170 | 810(640) | 8 | 53.0 | |||
| 1310 | 1320 | 960(790) | 9 | 58.6 | |||
| 1460 | 1470 | 1110(940) | 10 | 64.2 | |||
| 1610 | 1620 | 1260(1090) | 11 | 69.7 |
| 주（1） | 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（ ）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다. |
| （2） | 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다. |

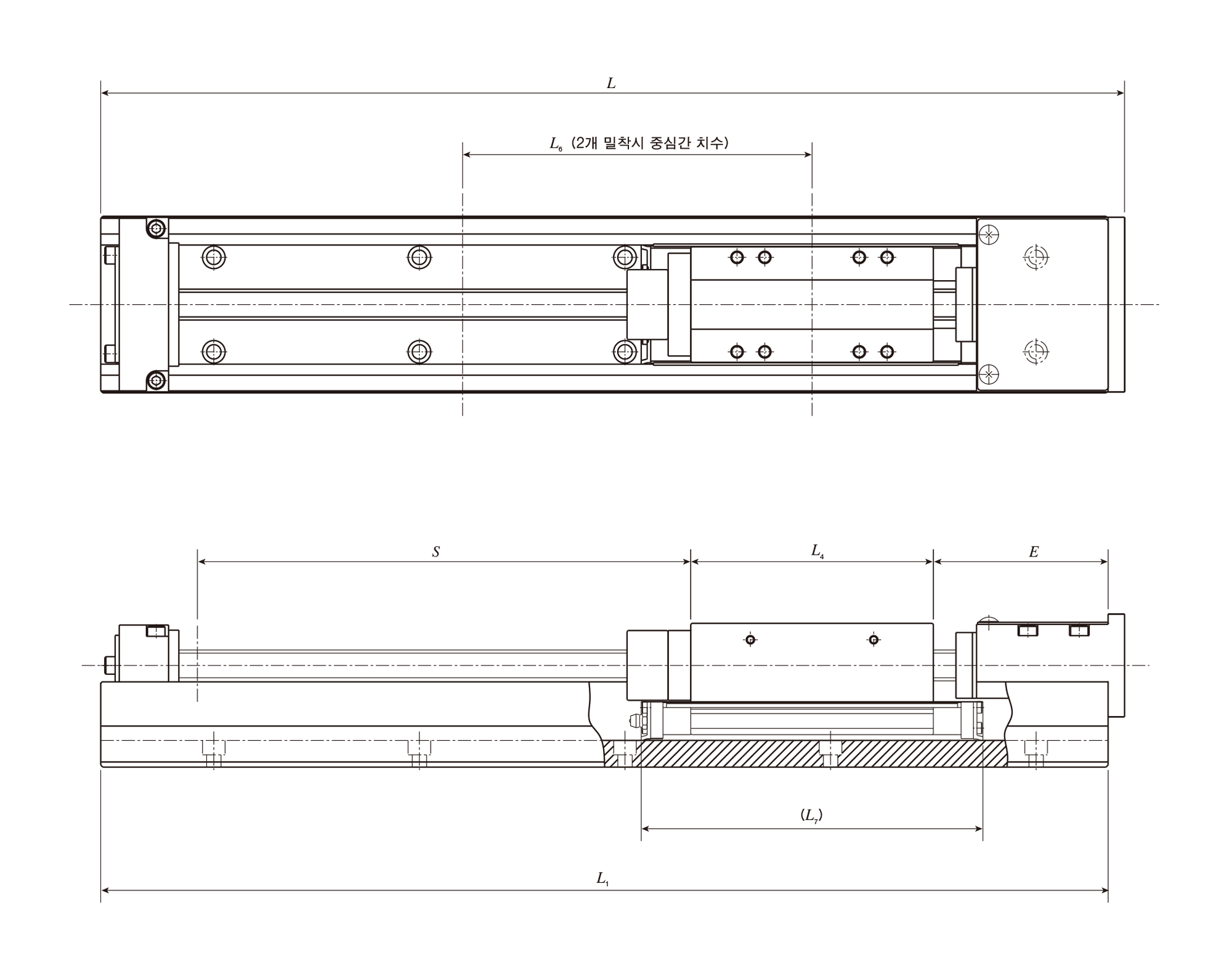

C루브 장착 테이블
단위 mm
| 형식과 크기 | 트랙레일 길이 L1 |
전장 L |
스트로크(1) S |
E | L4 | L6 | L7 |
|---|---|---|---|---|---|---|---|
| TU130S TU130F |
1010 | 1020 | 630(480) | 140 | 132 | 195 | 190 |
| 1160 | 1170 | 780(630) | |||||
| 1310 | 1320 | 930(780) | |||||
| 1460 | 1470 | 1080(930) | |||||
| 1610 | 1620 | 1230(1080) |
| 주（1） | 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（ ）안의 수치는 슬라이드 테이블 2개 밀착시의 치수 입니다. |
| 비고 | 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오. |
볼스크류 없는 사양
단위 mm
| 형식과 크기 | 트랙레일 사양 |
트랙레일 길이 L1 |
브릿지 커버 없음 | 브릿지 커버 부착 | ||
|---|---|---|---|---|---|---|
| F1 | G1 | F1 | G1 | |||
| TU130 | 모터 접이식 하지 않음 | 1010 | 35 | 38 | 35 | 38 |
| 1160 | ||||||
| 1310 | ||||||
| 1460 | ||||||
| 16100 | ||||||
| 비고 | 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
