회전 스테이지 SK…W

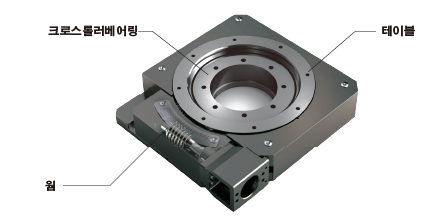

SK…W는 웜 기어 기구를 채택한 무한 회전 스테이지입니다. 회전 안내부에 IKO 크로스롤러베어링을 채택하고, 직접테이블로 하여 정밀도가 높은 회전 진동, 고강성, 저단면을 실현하였습니다.
제품 특징
고정밀도

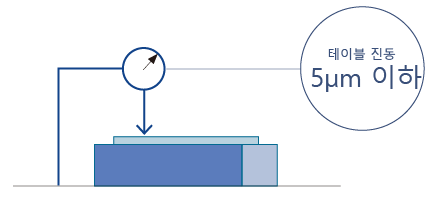

회전 안내부에 IKO 크로스롤러베어링을조립하여, 테이블 상면의 진동량을 5μm 이하로억제하였습니다.
저단면, 고강성

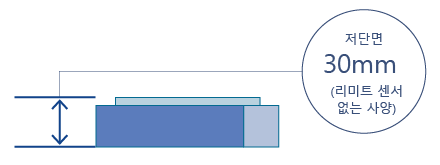

회전 안내부의 모든 방향에 대해 높은 강성을발휘하는 IKO 크로스롤러베어링을 채택하고,크로스롤러베어링을 직접 테이블로 하여저단면을 실현하였습니다.
설계에 드는 시간과 비용 절감

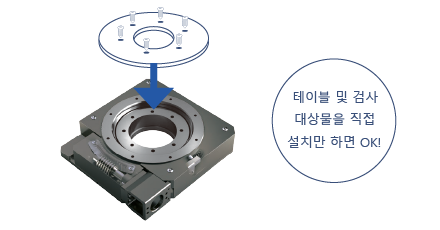

테이블에는 장치의 테이블 및 검사 대상물을직접 설치할 수 있습니다. 기구 부품을 사용하여처음부터 회전 테이블을 설계하는 수고를 줄일 수있습니다.
각종 특성・정밀도
| Operating angle range(1)〔도〕 | 360 |
|---|---|
| 분해능(2)〔초〕 | 1.08 |
| 테이블의 최고 회전수〔min-1〕 | 5 |
| 웜 축의 최고 회전수〔min-1〕 | 600 |
| 모멘트 강성〔초/N・cm〕 | 0.04 |
| 내하중(3)(4)〔N〕 | 50 |
- 주(1)리미트 센서가 없는 사양일 때의 값을 나타냅니다. 리미트 센서 부착 사양에서는320도까지의 범위에서 임의의 각도로 조정 가능합니다.
- (2)모터 분할수 설정이 10000pulse/rev 인 경우의 값을 나타냅니다.
- (3)기능과 성능상 지장없이 사용 가능한 최대 하중을 나타냅니다.
- (4)하중 질량의 무게 중심은 테이블 또는 상단 테이블의 외경 내부에 위치해야 합니다.
| 위치 결정 정밀도〔초〕 | 21.6 |
|---|---|
| 반복 위치 결정 정밀도〔초〕 | ± 7.2 |
| 로스트 모션〔초〕 | 32.4 |
| 백레쉬〔초〕 | 32.4 |
| 취부면에 대한 테이블 상면의평행도〔μm〕 | 20(40) |
| 테이블 내경의 레이디얼진동량〔μm〕 | 5(15) |
| 테이블 상면의 진동량〔μm〕 | 5(25) |
- 비고( ) 안은 리미트 센서 부착 사양인 경우를 나타냅니다.
센서 사양
SK…W에는 원점용 센서(오므론㈜ 제품인 E2S-W13B 1M)가 표준 장비로 되었습니다.
원점용 센서 위치와 테이블 설치 홀의 위치 관계에 정밀도 규정은 없으므로 원점 복귀 위치의 미세 조정에 대해서는 상위 컨트롤러를 사용한 오프셋 조정을사용하십시오. 리미트 센서 부착 사양인 경우, 리미트 센서(오므론㈜ 제품인 E2S-W14 1M)와 상면 테이블이 추가됩니다. 리미트 센서 도그는 위치 조정이가능합니다. 320도까지의 동작 범위를 임의의 위치로 설정할 수 있습니다.
리미트 센서 부착 사양

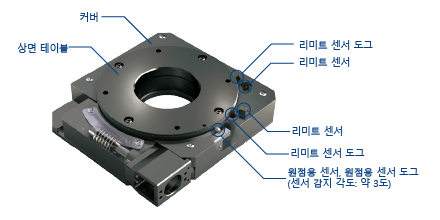

- ※리미트 센서 부착 사양인 경우, 원점용 센서 도그의 위치는 커버를 분리한 상태에서확인하십시오.
- ※리미트 센서 도그 조정 후에는 커버를 분리할 수 없으므로 설치면에 본 제품의 베이스를고정하고, 커버를 설치한 후에 리미트 센서 도그의 위치를 조정하십시오.
리미트 센서 없는 사양

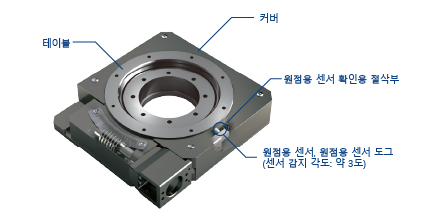

- ※커버의 절삭부에서 원점용 센서의 위치를 확인할 수 있습니다.
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
