나노리니어 NT･･･XZH

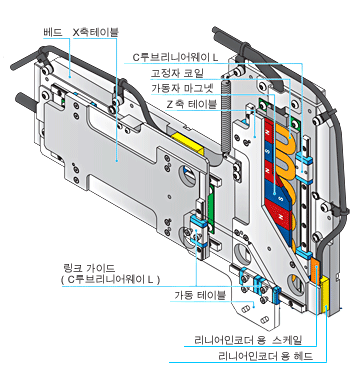

IKO나노리니어 NT는, 테이블 가이드에 IKO의 C루브리니어웨이 L을 사용하여, X축과 Z축을 콤팩트하게 일체화한 리니어모터구동의 고추력(高推力)피크&플레이스 유닛입니다.
링크기구를 이용하여 가동테이블을 구동하는 방식을 채용함으로서, 리니어모터의 고추력화와 가동부의 경량화를 양립하고, 택트타임의 단축을 실현.
위치결정프로그램을 입력하는 것으로, 자유자재의 운전패턴이 가능하여 작업에 맞춰 스트로크 변경도 간단하게 대응가능합니다. IKO나노리니어 NT는, 반도체･액정관련제조장치나 크린환경이 요구되어지는 검사장치나 전자부품조립장치등의 콤팩트한 장치위치기구로서 최적입니다.

제품 특징

리니어 모터 구동의 픽＆플레이스 유닛: 유례를 찾을 수 없는 구조의, 리니어 모터 구동에 의한 고추력 픽＆플레이스 유닛. 리니어 엔코더를 탑재한 X축과 Z축을 콤팩트하게 일체화하여 고추력·고속 택타임의 위치결정을 실현합니다.

고추력(高推力)･고택트: X축와Z축의 모터를 평면위에 배치하고, 링크구조를
이용하여 가동테이블을 구동하는 방식을 채용하는 것으로, 리니어모터의 고추력과 구동부의 경량화를 양립하고, 큰폭의 택트타임의 단축을 실현하였습니다.

고분해능･고응답: 양축 모두에 광학식 리니어인코더를 탑재하여 풀크로즈루프를 제어함으로서, 고분해능과 고응답을 실현합니다.

공냉(空冷): 발열원이 되는 코일을 고정자에 집약한 구조로 되어있어, 냉각이나 설치베이스로의 방열이 용이합니다.
공냉옵션을 지정하는 것으로서, 보다 더 택트타임의 단축이 가능하게 됩니다.

구동부케이블레스: 다축(多軸)유닛이면서, 구동부에 케이블이 없는 무빙마그넷방식을 채용하고 있으므로, 배선의 처리가 용이한데다가, 높은 크린도를 실현합니다.

운전 모니터 기능: 드라이버의 모니터 기능을 사용하여 PC로 궤도를 검증할 수 있습니다.

모션 네트워크 대응: 모션 네트워크 EtherCAT이나 SSCNETⅢ/H, MECHATROLINK, RTEX에 대응하는 드라이버도 준비되어 있으므로 배선을 절감하여 더 고도의 시스템을 구축할 수 있습니다.; EtherCAT은 독일 Beckhoff Automation GmbH에 의해 라이센스 허가된 특허 취득 기술이며 등록상표입니다.
SSCNET은 미쯔비시전기(주)의 등록상표입니다.
MECHATROLINK는 (주)야스카와전기의 등록상표입니다.
RTEX 및 RealtimeExpress는 파나소닉(주)의 등록상표입니다.
