치수

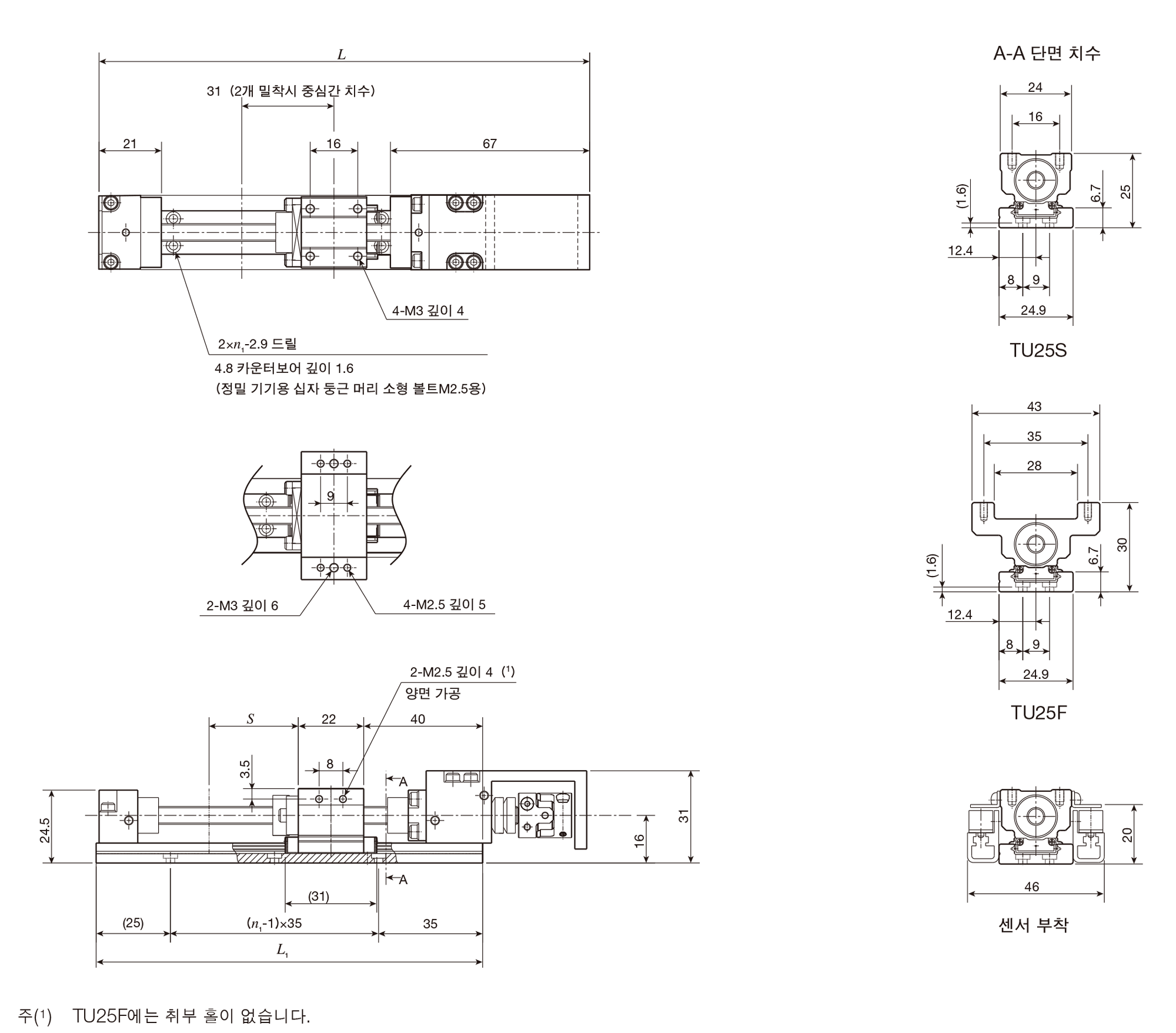

TU25 시리즈의 치수도입니다.
치수
단위 mm
| 형식과 크기 | 트랙레일 길이 L1 |
전장 L |
스트로크 S(1) |
ｎ1 | 슬라이드 테이블 질량 Kg |
질량(2) Kg |
|---|---|---|---|---|---|---|
| TU25S | 130 | 165 | 30(－) | 3 | 0.05 | 0.31 |
| 165 | 200 | 65(45) | 4 | 0.34 | ||
| 200 | 235 | 100(80) | 5 | 0.38 | ||
| TU25F | 130 | 165 | 30(－) | 3 | 0.07 | 0.33 |
| 165 | 200 | 65(45) | 4 | 0.36 | ||
| 200 | 235 | 100(80) | 5 | 0.40 |
| 주（1） | 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（ ）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다. |
| （2） | 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다. |
| 비고 | 트랙레일과 케이싱의 재질은, 스텐레스강 입니다. |

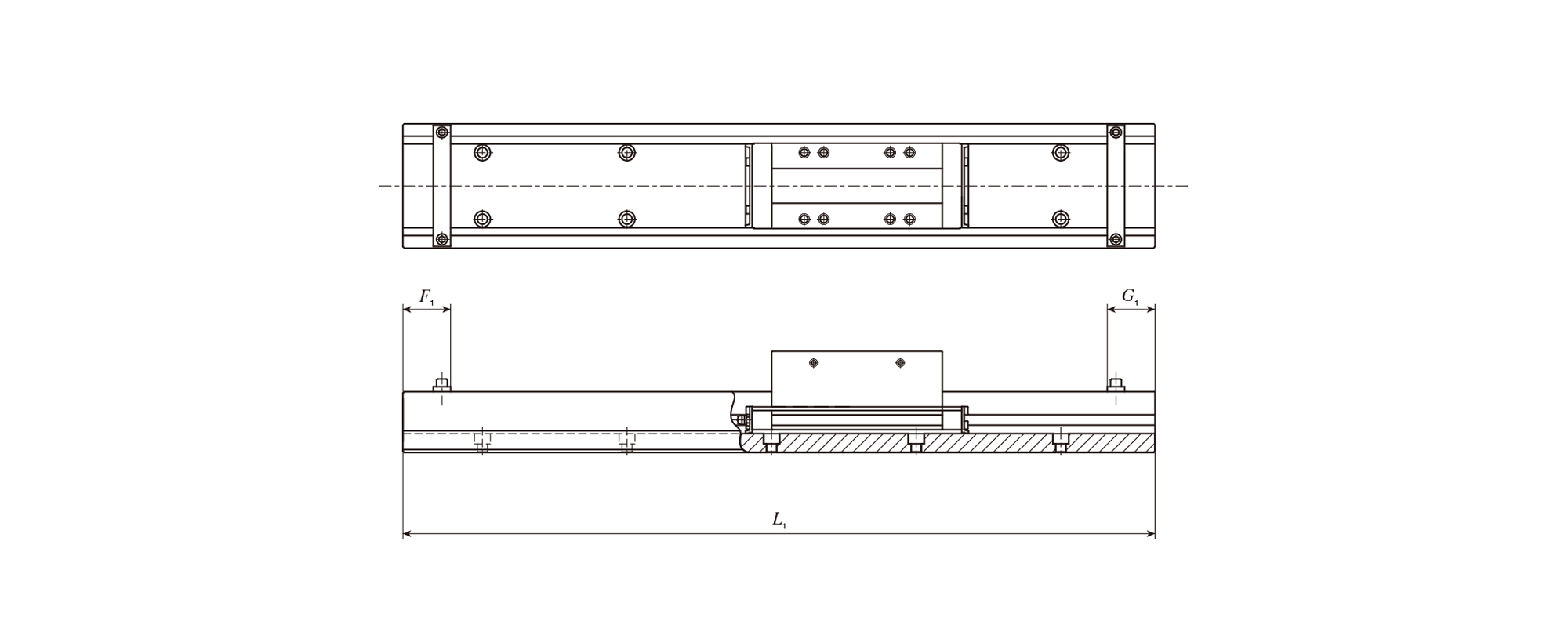

볼스크류 없는 사양
단위 mm
| 형식과 크기 | 트랙레일 사양 |
트랙레일 길이 L1 |
브릿지 커버 없음 | 브릿지 커버 부착 | ||
|---|---|---|---|---|---|---|
| F1 | G1 | F1 | G1 | |||
| TU25 | 모터 접이식 하지 않음 | 130 | 14 | 14 | 14 | 14 |
| 165 | ||||||
| 200 | ||||||
| 비고 | 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
