정밀위치결정테이블L
롱스트로크 정밀위치결정테이블 L은 고정도, 고강성의 IKO 리니어웨이 2세트를 병렬로 조합하고, 이송기구에 정밀 볼스크류 를 채택하였으며, 고강도 알루미늄합금제의 슬라이드 테이블과 베드로 구성하여 경량이면서 스트로크가 긴 위치결정테이블입니다. 2세트의 리니어웨이를 병렬 배치함으로써 고정도 및 우수한 탑재 능력을 실현하였습니다. 사이즈 및 스트로크 길이를 다양하게 구비하고 있습니다. 전용 XY 블라케트 도 시리즈화되어 있습니다. 용도에 맞추어 간단하게 X-Y형 로봇처럼 시스템을 구성할 수 있습니다. 급유판이 부착되어 있기 때문에, 리니어웨이와 볼스크류 급유를 포함한 메인터넌스 작업을 대폭 감소시킬 수 있습니다. 롱스트로크 시리즈는 조립시스템, 가공기, 측정기기 등과 같이 고정밀위치결정 기구를 필요로 하는 곳에서 폭넓게 사용됨과 동시에 우수한 성능을 발휘합니다.
제품 특징

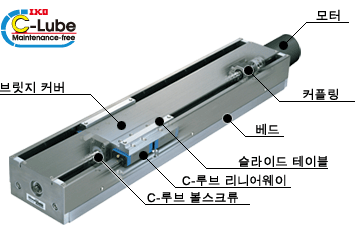

![제품 특징](../../product/kr/images/3720_ph03.gif)
종류가 다양 하여 쉽게 다중축을 구성할 수 있습니다.
IKO 롱스트로크 정밀위치결정테이블 L TSL・・・M 은, 고강도 알루미늄 합금제의 슬라이드 테이블과 베드로 구성된 가볍고 스트로크가 긴 위치결정테이블입니다.테이블 내부 및 이송기구에 5년 또는 20,000km의 메인테넌스 프리를 실현한 C-루브 리니어웨이와 C-루브 볼스크류를 조합함으로써, 기존의 성능을 유지한 채 메인테넌스 프리를 실현하였습니다.
테이블 사이즈와 스트로크 길이를 매우 다양하게 구비하고 있으며, 전용 XY 브래킷이 시리즈화되어 있습니다. 따라서, 용도에 맞추어 간단하게 직교형 로봇 등을 시스템으로 구성할 수 있습니다.
제품구성
형식과 크기 | 테이블 폭 치수 (mm) | 스트로크 길이 (mm) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | ||
TSL 90 M | 90 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||||
TSL 120 M | 120 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
TSL 170 M | 170 | ![]() |
![]() |
![]() |
![]() |
![]() |
||||||
TSL 170S M | 170 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||||
TSL 220 M | 220 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
