병렬 드라이브 스테이지™ PD・・・S

IKO 병렬 드라이브 스테이지 PD・・・S는 2축 병렬로 배치한 볼스크류 액츄에이터의 직선 운동을 XY 운동으로 변환하는 기구를 장착하여 저단면화를 구현한 IKO의 독자적인 정밀 위치 결정 XY 스테이지입니다.
기존 1축 액츄에이터를 적층한 XY 스테이지와 달리, 스테이지 주변에 가동하는 모터나 케이블 등이 없으므로 외부에서 스테이지상으로의 액세스도 실행하기 쉬워서, 작업 공간에 구애받지 않는 자유도가 높은 장치 설계가 가능합니다.
직선 안내부는 메인터넌스프리 시리즈인 C루브 리니어웨이를 적용한, 콤팩트하고 내구성도 우수한 스테이지입니다.

제품 특징

제품 특징

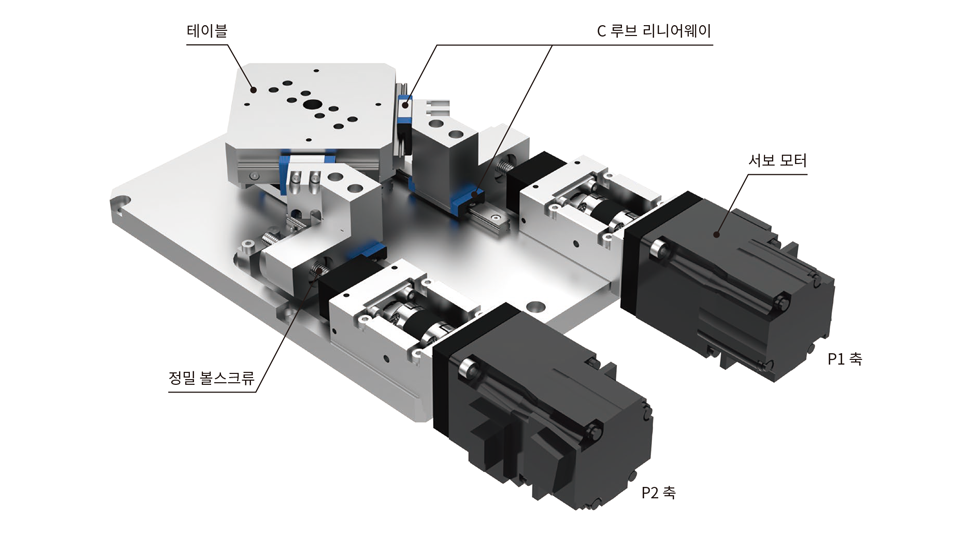

병렬 드라이브 스테이지 PD・・・S는 2축 병렬로 배치한 볼스크류 액츄에이터의 직선 운동을 XY 운동으로 변환하는 기구를 장착하여 저단면화를 구현한 IKO의 독자적인 정밀 위치 결정 XY 스테이지입니다.
기존 1축 액츄에이터를 적층한 XY 스테이지와 달리, 스테이지 주변에 가동하는 모터나 케이블 등이 없으므로 외부에서 스테이지상으로의 액세스도 실행하기 쉬워서, 작업 공간에 구애받지 않는 자유도가 높은 장치 설계가 가능합니다.
직선 안내부는 메인터넌스프리 시리즈인 C루브 리니어웨이를 적용한, 콤팩트하고 내구성도 우수한 스테이지입니다.
동작 설명 이미지

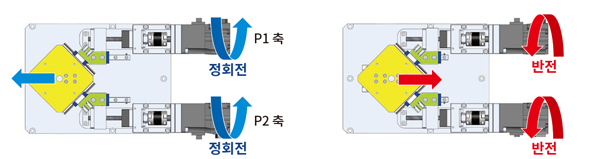

P1 축, P2 축의 두 축을 같은 방향으로 회전시키면 X 방향으로 테이블이 이동합니다. 이미지

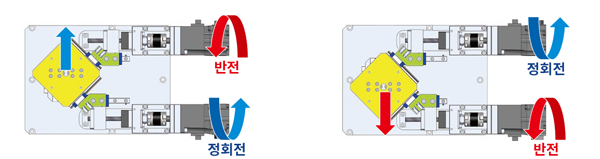

P1 축, P2 축의 두 축을 역방향으로 회전시키면 Y방향으로 테이블이 이동합니다. 이미지

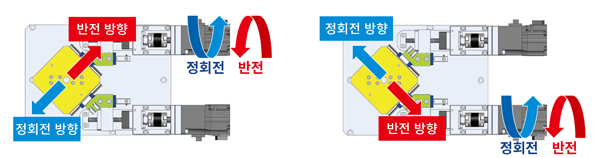

P1 또는 P2 축만 회전시키면 사선 방향으로 테이블이 이동합니다. 이미지
비고
・위와 같은 동작을 조합시키면 원호 운동 등 다양한 동작도 가능합니다.
・정회전은 볼스크류쪽에서 모터 본체를 보는 방향에서 우측(시계 방향)으로 회전합니다.

1.독자적인 구조의 병렬 드라이브

모터를 병렬 배치한 지금까지 보지 못한 XY 스테이지입니다.

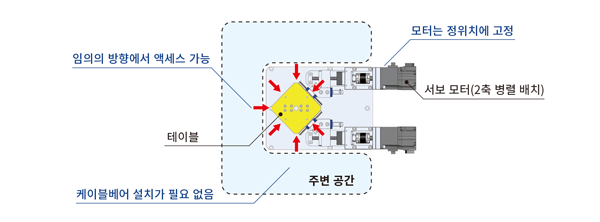

모터를 1방향에만 배치했기 때문에 배치 측을 제외한 임의의 방향에서 손쉽게 작업 가능합니다. 모터는 정위치에 고정되어 있기 때문에 테이블 가동 시에도 이동하지 않으므로 간섭 방지를 위한 공간을 확보하지 않아도 됩니다. 작업 공간의 제한이 없기 때문에 자유도가 높은 장치의 설계가 가능합니다.

특징

2.저단면에 외관도 심플!

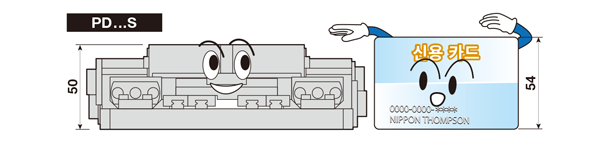

모터를 병렬 배치하여 기존 스테이지에 비해 매우 낮은 단면 높이를 실현했습니다. 기존 스테이지에서 필요했던 가동부 배선 및 케이블베어도 필요 없습니다. 외관은 심플, 경량, 공간 절약 타입입니다.

저단면

3.다양한 커스터마이징 요구에 대응

병렬 드라이브 스테이지는 정밀도와 자유도가 매우 높 은 장치 설계가 가능합니다.
4페이지에 기재된 사이즈 이외에도 고객의 요청에 따라 치수 변경 및 사 양 추가도 가능합니다. 언제든 IKO에 상담해 주십시오.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

리니어 모터 구동 타입

볼스크류 구동 타입

테이블웜 기어 구동웜 타입

타이밍 벨트 구동 타입
