리니어모터테이블LT
리니어모터테이블 LT는 단면 높이가 낮고 경량화된 특징을 갖춘 직접 구동방식의 위치결정테이블입니다. 알루미늄 합금제의 가동테이블과 베드 사이에 AC 리니어 서보 모터와 광학 리니어 엔코더가 내장되어 있으며, 미니추어 타입의 직선운동베어링인 IKO리니어웨이 L이 테이블 안내면에 조립되어 있습니다. 이동코일이 감긴 2개의 고정자 마그넷 사이에 C형상의 마그넷 요크를 조합한 리니어모터 테이블 LT를 사용하여 고속 이동과 신속한 응답이 가능하도록 하였습니다. 리니어모터테이블 LT는 반도체, 액정 관련 제조장비, 측정기기, 조립시스템 및 반송기 등과 같이 고속 작동이 요구되는 용도에 최적입니다.
제품 특징
IKO 리니어 모터 테이블LT는 콤팩트 시리즈인 LT･･･CE, 롱 스트로크 시리즈인 LT･･･LD 및 하이 스러스트 시리즈인 LT･･･H의 3가지 시리즈가 준비되어 있으므로 용도에 맞춰 선택할 수 있습니다.
또한 경량 가동 테이블과 큰 추진력에 의해 고가감속・고응답성 동작이 가능합니다. 또한 선진 서보 기술로 높은 정지 안정성과 속도 안정성을 실현했습니다.
리니어 모터 테이블LT는 반도체・액정 관련 장치나 고속 작업이 요구되는 측정기・조립기 및 반송기 등의 용도에 최적입니다.
또한 경량 가동 테이블과 큰 추진력에 의해 고가감속・고응답성 동작이 가능합니다. 또한 선진 서보 기술로 높은 정지 안정성과 속도 안정성을 실현했습니다.
리니어 모터 테이블LT는 반도체・액정 관련 장치나 고속 작업이 요구되는 측정기・조립기 및 반송기 등의 용도에 최적입니다.
제품구성

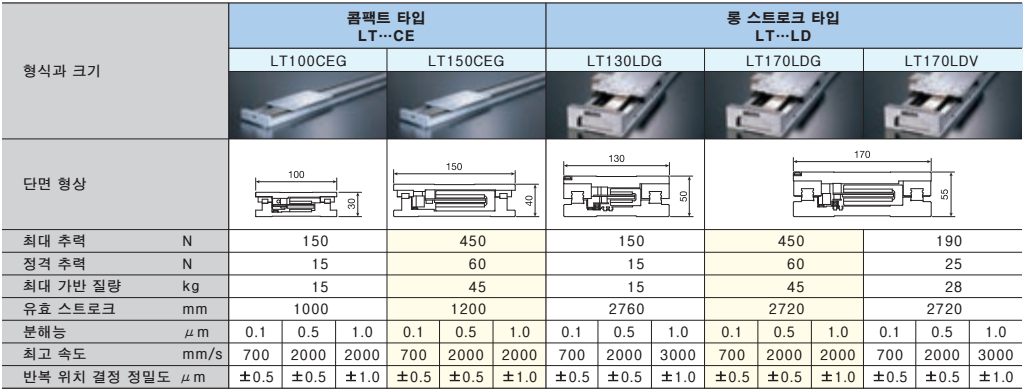

| 형식과 크기 | 컴팩트 타입 LT···CE | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| LT100CEG | LT150CEG | LT150CET | |||||||
 |
 |
 |
|||||||
| 추력·속도 사양 | 高추력 사양 | 高추력 사양 1 | 高추력 사양 2 | ||||||
| 단면 형상 |  |
 |
 |
||||||
| 최대 추력（N） | 120 | 350 | 390 | ||||||
| 정격 추력（N） | 15 | 60 | 70 | ||||||
| 최대 가반 질량（kg） | 12 | 35 | 39 | ||||||
| 유효 스트로크（mm） | 1000 | 1200 | 1200 | ||||||
| 분해능（μm） | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 |
| 최고 속도（mm/s） | 700 | 2000 | 2000 | 700 | 2000 | 2000 | 700 | 2000 | 2000 |
| 반복 위치 결정 정밀도（μm） | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 |
| 형식과 크기 | 롱 스트로크 타입 LT···LD | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LT130LDG | LT170LDG | LT170LDT | LT170LDV | |||||||||
 |
 |
 |
 |
|||||||||
| 추력·속도 사양 | 高추력 사양 | 高추력 사양 1 | 高추력 사양 2 | 고속 사양 | ||||||||
| 단면 형상 |  |
 |
 |
|
||||||||
| 최대 추력（N） | 120 | 350 | 390 | 145 | ||||||||
| 정격 추력（N） | 15 | 60 | 70 | 25 | ||||||||
| 최대 가반 질량（kg） | 12 | 35 | 39 | 20 | ||||||||
| 유효 스트로크（mm） | 2760 | 2720 | 1640 | 2720 | ||||||||
| 분해능（μm） | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 | 0.1 | 0.5 | 1.0 |
| 최고 속도（mm/s） | 700 | 2000 | 3000 | 700 | 2000 | 2000 | 700 | 2000 | 2000 | 700 | 2000 | 3000 |
| 반복 위치 결정 정밀도（μm） | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±0.5 | ±1.0 |

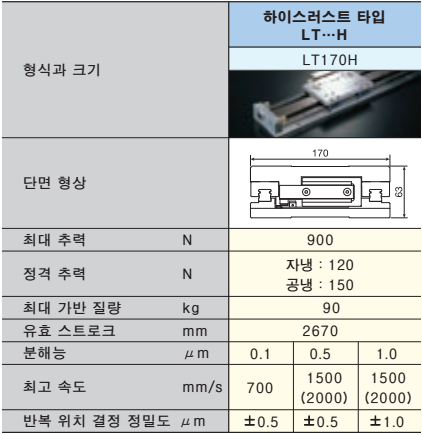

| 형식과 크기 | 하이 스러스트 타입 LT···H | ||
|---|---|---|---|
| LT170H | |||
 |
|||
| 단면 형상 |  |
||
| 최대 추력（N） | 900 | ||
| 정격 추력（N） | 자냉 ： 120 공냉 ： 150 |
||
| 최대 가반 질량（kg） | 90 | ||
| 유효 스트로크（mm） | 2670 | ||
| 분해능（μm） | 0.1 | 0.5 | 1.0 |
| 최고 속도（mm/s） | 700 | 1500 （2000） |
1500 （2000） |
| 반복 위치 결정 정밀도（μm） | ±0.5 | ±0.5 | ±1.0 |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
