나노 리니어 NT･･･XZ

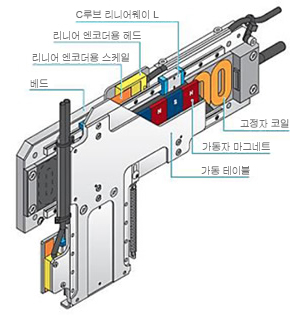

IKO나노리니어NT는 강제의 가동 테이블부에 마그네트와 광학식 리니어 엔코더용 스케일, 강제의 베드에 고정자 코일, 리니어 엔코더용 헤드 등을 배치한 무빙 마그네트 방식의 리니어 모터 테이블입니다.
테이블의 안내부에는 소형 직동안내기기 분야에서 정평이 있는 IKO리니어웨이를 사용하고 리니어 모터와 고분해능 리니어 엔코더를 조합시켜 더욱 고정밀도인 위치결정이 실현됩니다.
고성능 네오디뮴 자석을 채택하여 큰 추력을 얻을 수 있으므로 초소형임에도 불구하고 고속·고응답성의 위치결정이 가능합니다. 또한, 케이블이 없는 획기적인 구동 방식을 채택하여 기계적 접촉 부분은 직동안내기기뿐이므로 크린도가 높아집니다.
나노리니어NT는 반도체·액정 관련 제조장치나 크린 환경이 요구되는 검사장치 또는 전자부품 조립장치 등의 콤팩트한 위치결정 기구로 최적입니다.

제품 특징

리니어 모터 구동의 픽＆플레이스 유닛: 유례를 찾을 수 없는 구조의, 리니어 모터 구동에 의한 초박형 픽＆플레이스 유닛. XZ의 2축 구성으로 리니어 엔코더를 탑재하여 정밀하며 고속 택타임의 위치결정을 실현합니다.

매우 얇고 높은 공간 활용율: 두께가 18mm 의 초 슬림형, 폭 10mm의 공간에 4대 병렬로 설치 할 수 있으며 공간활용이 우수합니다.

자유자재인 운전 패턴: 위치결정 프로그램을 입력하는 것으로 자유자재나 운전 패턴이 가능합니다. 운동에 맞춘 스트로크 변경도 간단하게 대응 가능합니다.
운전 모니터 기능: 드라이버의 모니터 기능을 사용하여 PC로 궤도를 검증할 수 있습니다.

모션 네트워크 대응: 모션 네트워크 EtherCAT이나 SSCNETⅢ/H, MECHATROLINK, RTEX에 대응하는 드라이버도 준비되어 있으므로 배선을 절감하여 더 고도의 시스템을 구축할 수 있습니다.; EtherCAT은 독일 Beckhoff Automation GmbH에 의해 라이센스 허가된 특허 취득 기술이며 등록상표입니다.
SSCNET은 미쯔비시전기(주)의 등록상표입니다.
MECHATROLINK는 (주)야스카와전기의 등록상표입니다.
RTEX 및 RealtimeExpress는 파나소닉(주)의 등록상표입니다.
