치수

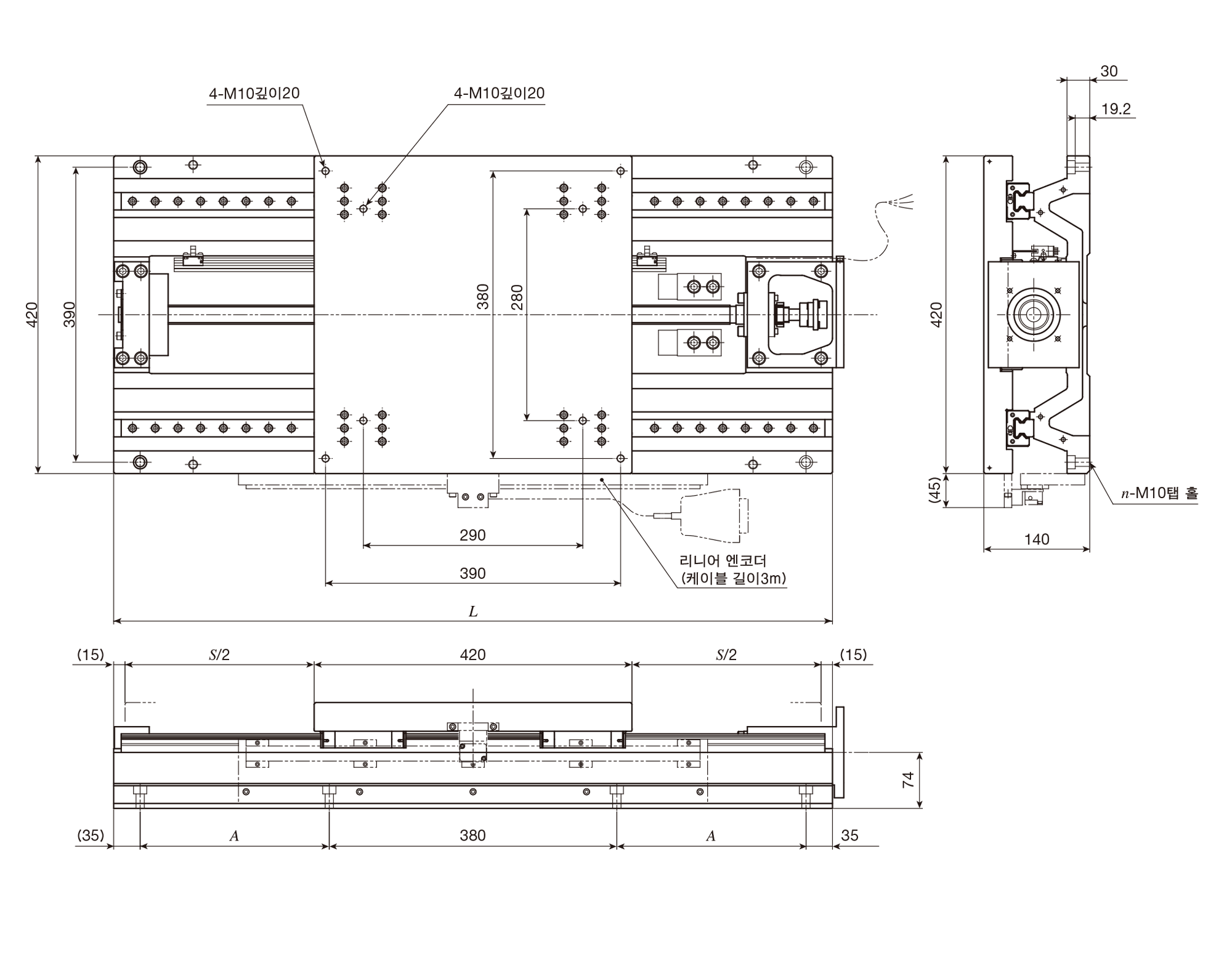

TX420M 시리즈의 치수도입니다.

단위 mm

호칭번호	스트로크 S	전장 L	배드 취부 홀		질량（참고） Kg
호칭번호	스트로크 S	전장 L	A（갯수×피치）	n	질량（참고） Kg
TX420M-500	500	950	250	8	183
TX420M-600	600	1050	300	8	197
TX420M-800	800	1250	400（2×200）	12	223

제품관련 문의

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

TX 특징

IKO고정밀 위치결정 테이블TX는 고정밀・고강성이고 실적이 높은 IKO정밀 위치결정 테이블LH를 기반으로 원통 롤러(롤러)를 전동체에 사용하여 직동안내기기에서는 최고 수준의 주행성능을 자랑하는 IKO리니어롤러웨이 수퍼X를 조립하여 풀 클로즈드 루프 제어에 의해 매우 높은 정밀도를 실현한 위치결정 테이블입니다. 지금까지 구름가이드를 사용할 수 없었던 높은 정밀도가 요구되는 위치결정 용도에 최적입니다.
