치수

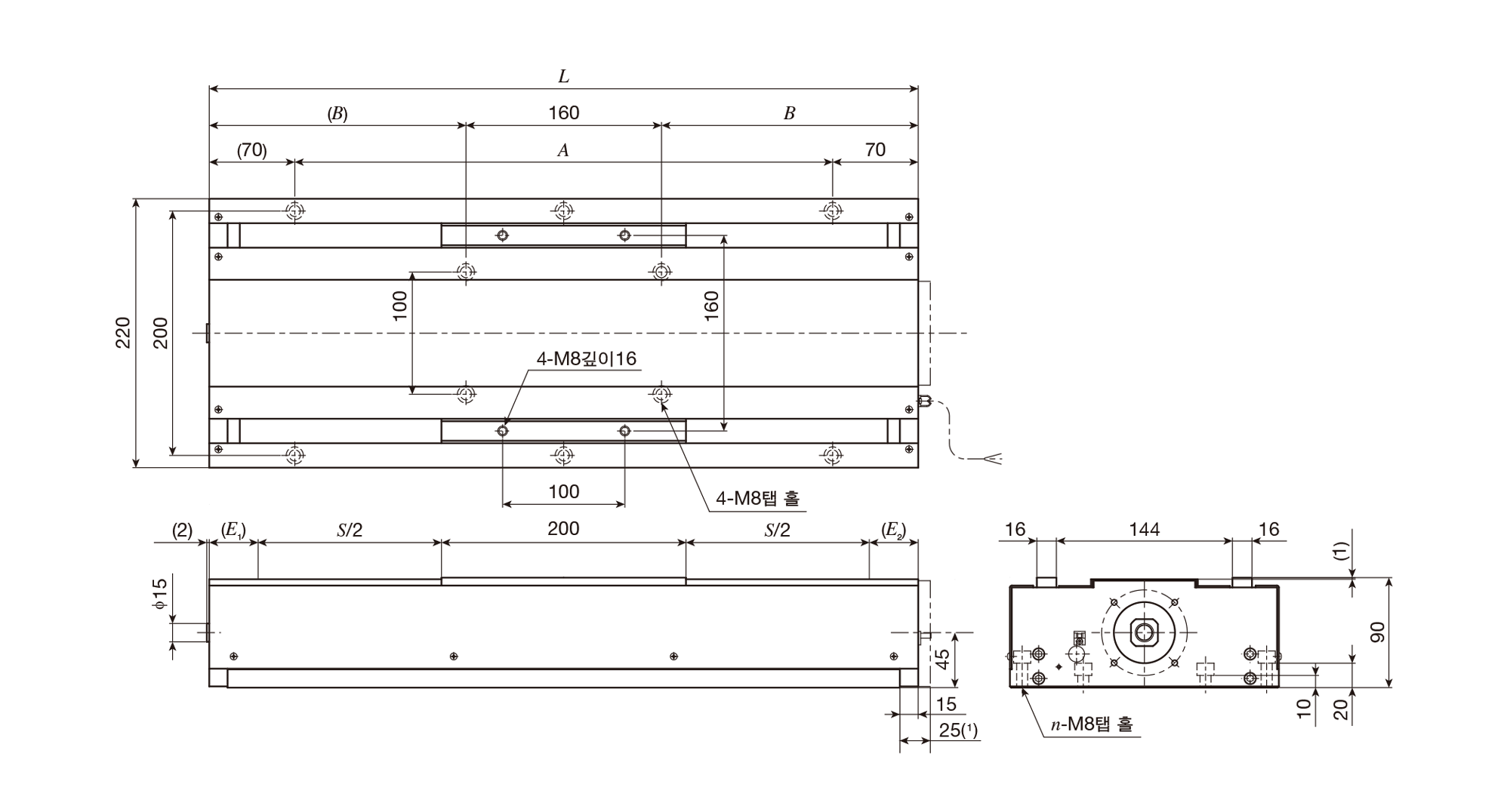

TSL220M 시리즈의 치수도입니다.
단위 mm
| 호칭번호 | 스트로크 치수 | 테이블 치수 | 질량 （참고) Kg |
|||||
|---|---|---|---|---|---|---|---|---|
| S | E1 | E2 | 전장 | 배드 취부 홀 | ||||
| L | A（갯수×피치） | B | n | |||||
| TSL220M-300 | 300 | 40 | 40 | 580 | 440（2×220） | 210 | 6 | 20.1 |
| TSL220M-400 | 400 | 680 | 540（2×270） | 260 | 6 | 22.5 | ||
| TSL220M-500 | 500 | 780 | 640（2×320） | 310 | 6 | 24.7 | ||
| TSL220M-600 | 600 | 880 | 740（4×185） | 360 | 10 | 27.0 | ||
| TSL220M-800 | 800 | 1080 | 940(4×235) | 460 | 10 | 31.5 | ||
| TSL220M-1000 | 1000 | 1280 | 1140(4×285) | 560 | 10 | 36.2 | ||
| 주（1） | AT210에 적합 합니다. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
