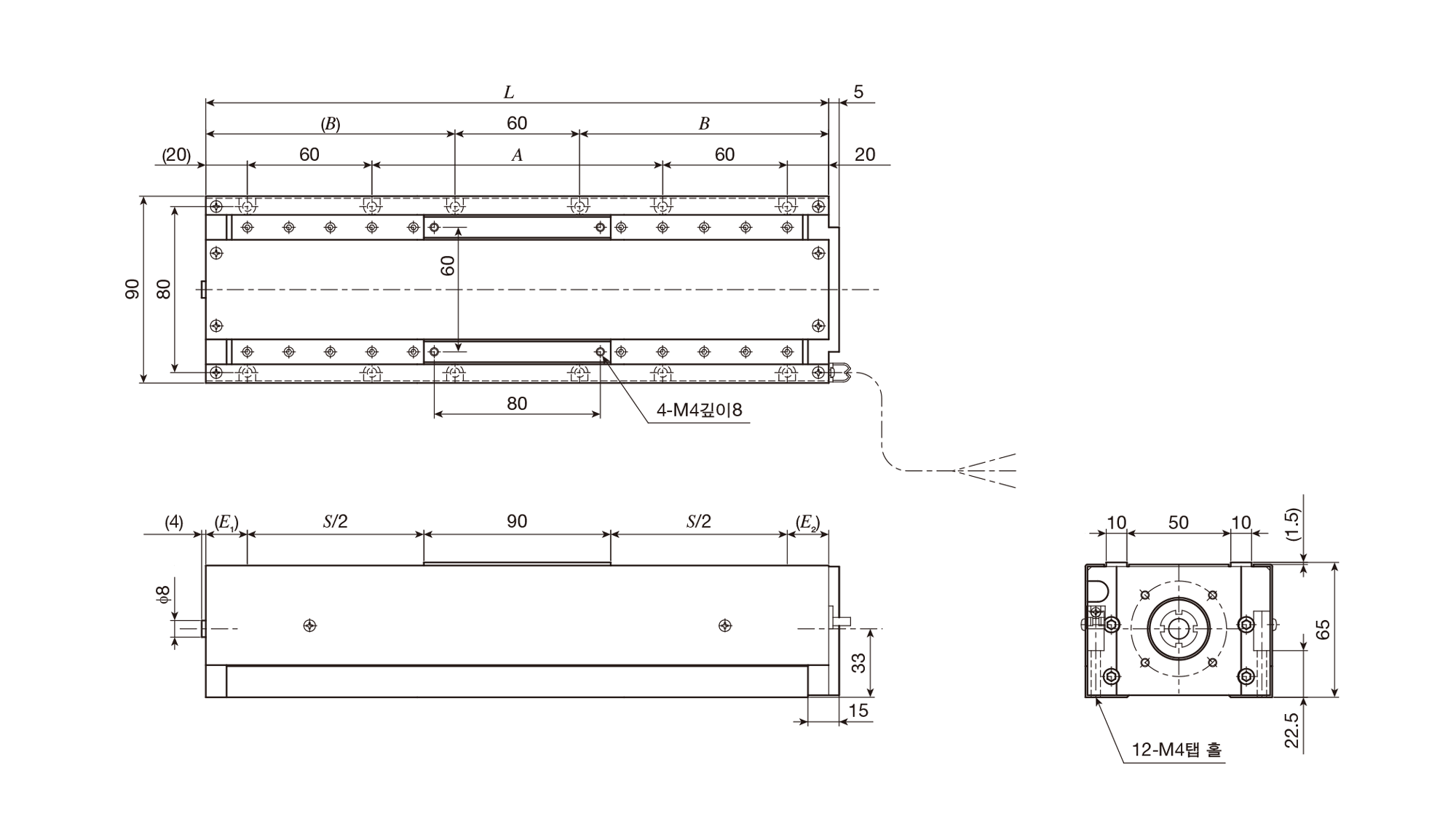

TSL90M 시리즈의 치수도입니다.
단위 mm
| 호칭번호 | 스트로크 치수 | 테이블 치수 | 질량 （참고) Kg |
||||
|---|---|---|---|---|---|---|---|
| S | E1 | E2 | 전장 | 배드 취부 홀 | |||
| L | A | B | |||||
| TSL90M- 50 | 50 | 30 | 30 | 200 | 40 | 70 | 2.8 |
| TSL90M-100 | 100 | 250 | 90 | 95 | 3.2 | ||
| TSL90M-150 | 150 | 300 | 140 | 120 | 3.5 | ||
| TSL90M-200 | 200 | 350 | 190 | 145 | 3.9 | ||
| TSL90M-250 | 250 | 400 | 240 | 170 | 4.2 | ||
| TSL90M-300 | 300 | 450 | 290 | 195 | 4.6 | ||
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
롱스트로크 정밀위치결정테이블 L은 고정도, 고강성의 IKO 리니어웨이 2세트를 병렬로 조합하고, 이송기구에 정밀 볼스크류 를 채택하였으며, 고강도 알루미늄합금제의 슬라이드 테이블과 베드로 구성하여 경량이면서 스트로크가 긴 위치결정테이블입니다. 2세트의 리니어웨이를 병렬 배치함으로써 고정도 및 우수한 탑재 능력을 실현하였습니다. 사이즈 및 스트로크 길이를 다양하게 구비하고 있습니다. 전용 XY 블라케트 도 시리즈화되어 있습니다. 용도에 맞추어 간단하게 X-Y형 로봇처럼 시스템을 구성할 수 있습니다. 급유판이 부착되어 있기 때문에, 리니어웨이와 볼스크류 급유를 포함한 메인터넌스 작업을 대폭 감소시킬 수 있습니다. 롱스트로크 시리즈는 조립시스템, 가공기, 측정기기 등과 같이 고정밀위치결정 기구를 필요로 하는 곳에서 폭넓게 사용됨과 동시에 우수한 성능을 발휘합니다.
