치수

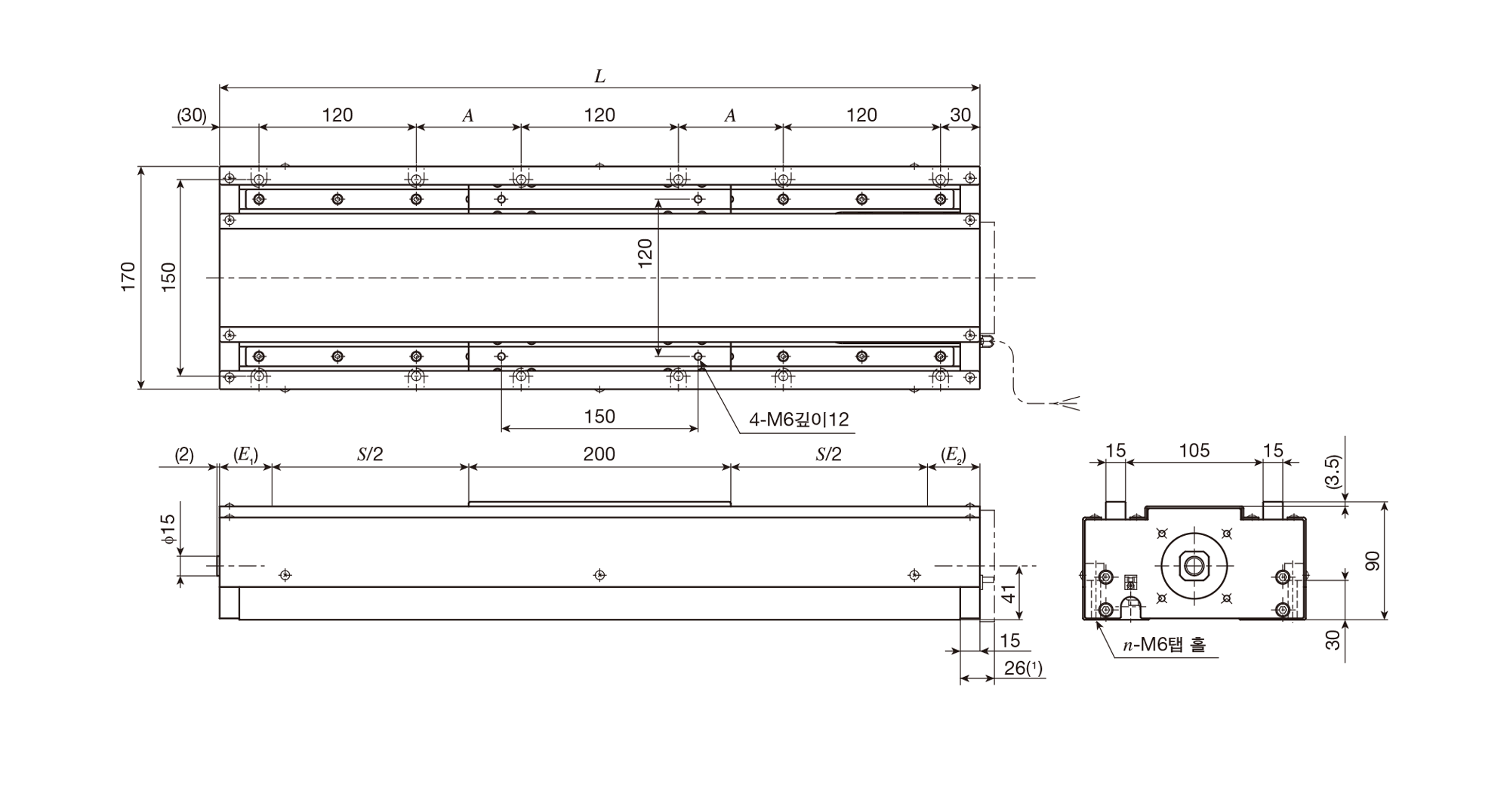

TSL170SM 시리즈의 치수도입니다.

단위 mm

호칭번호	스트로크 치수			테이블 치수			질량 （참고) Kg
	S	E1	E2	전장	배드 취부 홀
	S	E1	E2	L	A（갯수×피치）	n
TSL170SM-300	300	40	40	580	80	12	14.8
TSL170SM-400	400			680	130	12	16.6
TSL170SM-500	500			780	180	12	18.5
TSL170SM-600	600			880	230	12	20.3
TSL170SM-800	800			1080	330(2×165)	16	24.0
TSL170SM-1000	1000			1280	430(2×215)	16	27.7

주（1）	AT207에 적합 합니다.

제품관련 문의

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

정밀위치결정테이블 L 특징

롱스트로크 정밀위치결정테이블 L은 고정도, 고강성의 IKO 리니어웨이 2세트를 병렬로 조합하고, 이송기구에 정밀 볼스크류 를 채택하였으며, 고강도 알루미늄합금제의 슬라이드 테이블과 베드로 구성하여 경량이면서 스트로크가 긴 위치결정테이블입니다. 2세트의 리니어웨이를 병렬 배치함으로써 고정도 및 우수한 탑재 능력을 실현하였습니다. 사이즈 및 스트로크 길이를 다양하게 구비하고 있습니다. 전용 XY 블라케트 도 시리즈화되어 있습니다. 용도에 맞추어 간단하게 X-Y형 로봇처럼 시스템을 구성할 수 있습니다. 급유판이 부착되어 있기 때문에, 리니어웨이와 볼스크류 급유를 포함한 메인터넌스 작업을 대폭 감소시킬 수 있습니다. 롱스트로크 시리즈는 조립시스템, 가공기, 측정기기 등과 같이 고정밀위치결정 기구를 필요로 하는 곳에서 폭넓게 사용됨과 동시에 우수한 성능을 발휘합니다.
