치수

TE86 시리즈의 치수도입니다.

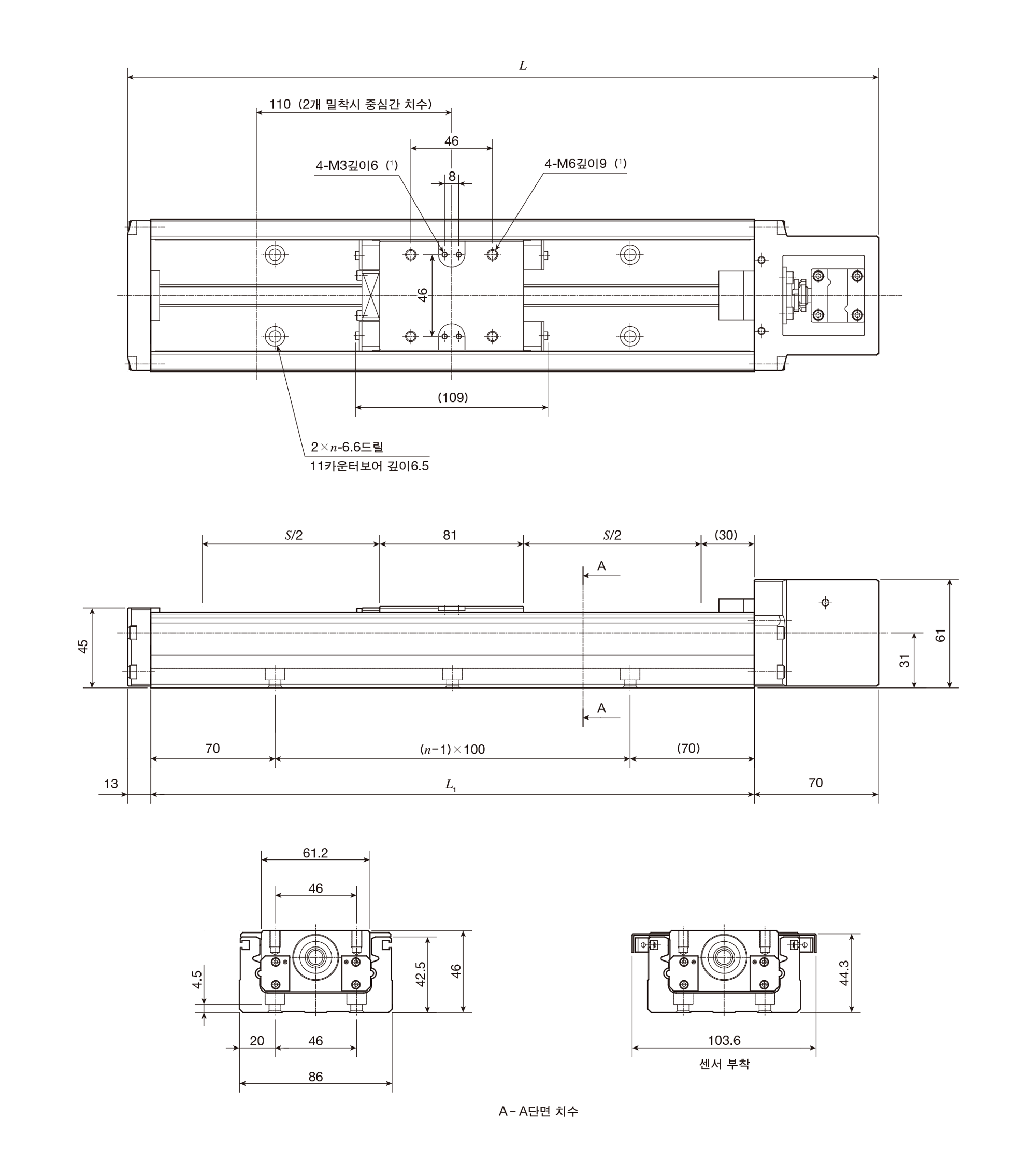

TE86BS(모터 스트레이트 사양)

단위 mm

배드 길이
L1
전장
L
스트로크
S(2)
배드 취부 홀
n
질량(참고)
Kg(3)
340 423 200(90) 3 3.1
440 523 300(190) 4 3.7
540 623 400(290) 5 4.2
640 723 500(390) 6 4.7
740 823 600(490) 7 5.2
840 923 700(590) 8 5.7
940 1023 800(690) 9 6.3
주(1 취부 볼트의 길이가 너무 길면 테이블 회전 성능에 악영향을 끼칠 수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오.
 (2 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.(  )안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
 (3 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시하며, 슬라이드 테이블 2개일 때는 0.3kg 증가합니다.

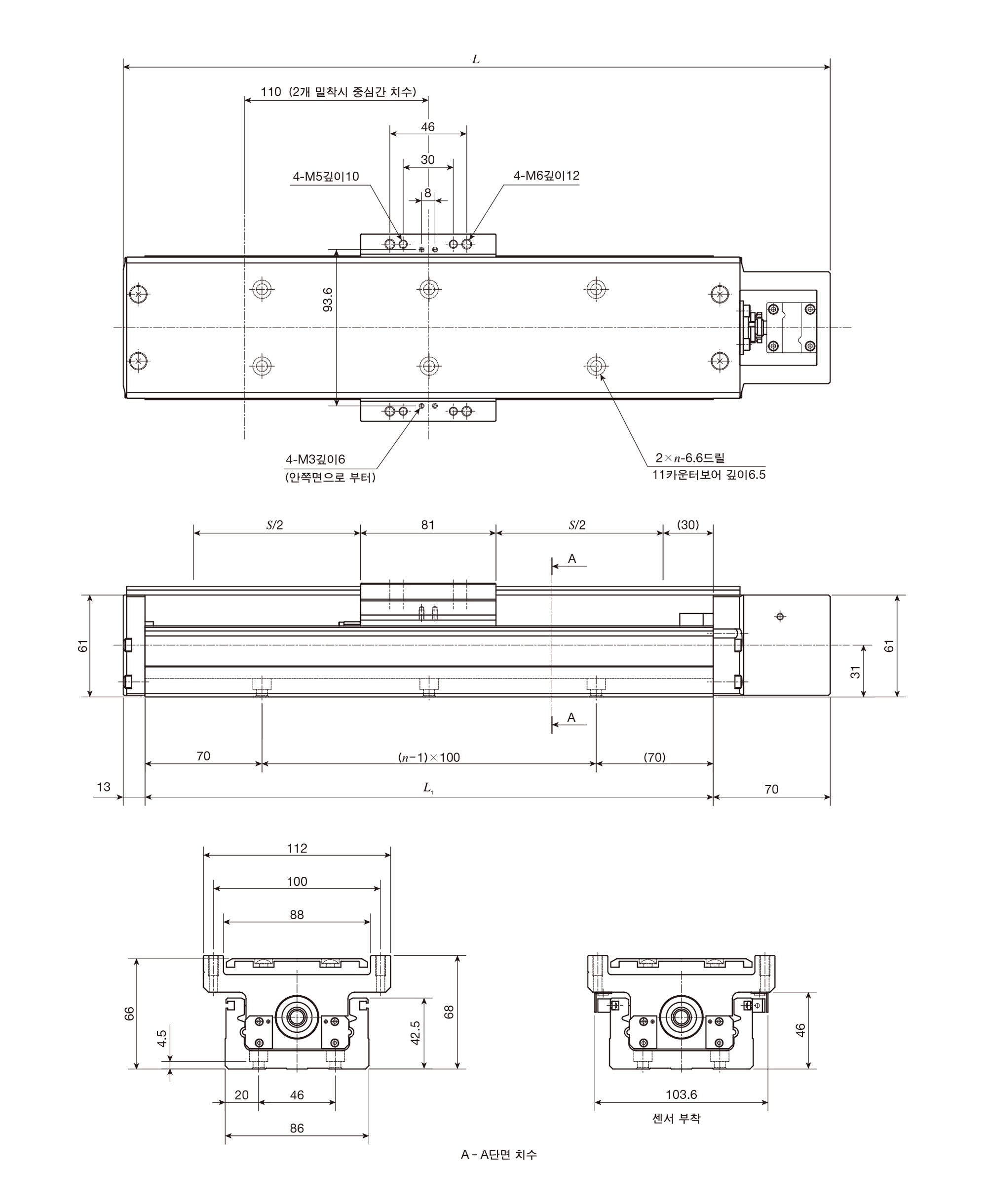

TE86BF(모터 스트레이트 사양)

단위 mm

배드 길이
L1
전장
L
스트로크
S(1)
배드 취부 홀
n
질량(참고)
Kg(2)
340 423 200(90) 3 3.7
440 523 300(190) 4 4.3
540 623 400(290) 5 4.9
640 723 500(390) 6 5.5
740 823 600(490) 7 6.1
840 923 700(590) 8 6.7
940 1023 800(690) 9 7.2
주(1 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.(  )안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
 (2 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시하며, 슬라이드 테이블 2개일 때는 0.6kg 증가합니다.

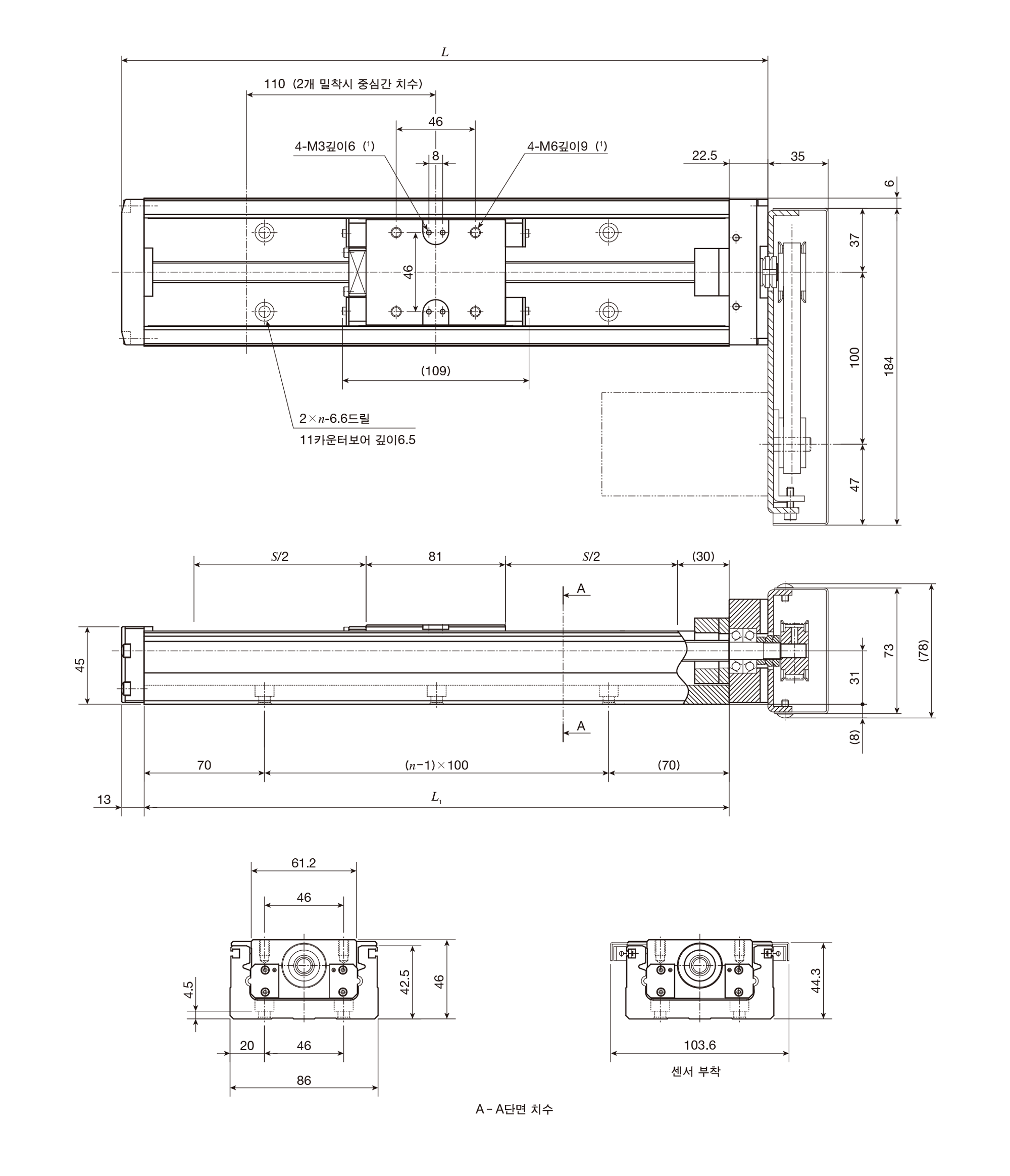

TE86BS(모터 접이식 사양)

단위 mm

배드 길이
L1
전장
L
스트로크
S(2)
배드 취부 홀
n
질량(참고)
Kg(3)
340 375.5 200(90) 3 4.0
440 475.5 300(190) 4 4.6
540 575.5 400(290) 5 5.1
640 675.5 500(390) 6 5.6
740 775.5 600(490) 7 6.1
840 875.5 700(590) 8 6.6
940 975.5 800(690) 9 7.2
주(1 취부 볼트의 길이가 너무 길면 테이블 회전 성능에 악영향을 끼칠 수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오.
 (2 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.(  )안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
 (3 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시하며, 슬라이드 테이블 2개일 때는 0.3kg 증가합니다.
비고
  1. 모터 어터치먼트용 부품은 부속품이며, 본 그림은 고객사에서 조립을 시행한 후, 완성 상태를 표시합니다.
  2. 좌우 방향에 접이식의 경우, 모터 어터치먼트는 배드 아래면보다 약8mm 낮게 됩니다.
  3. 상방향에 접이식의 경우, 모터 어터치먼트는 배드 아래면보다 약6mm 낮게 됩니다.

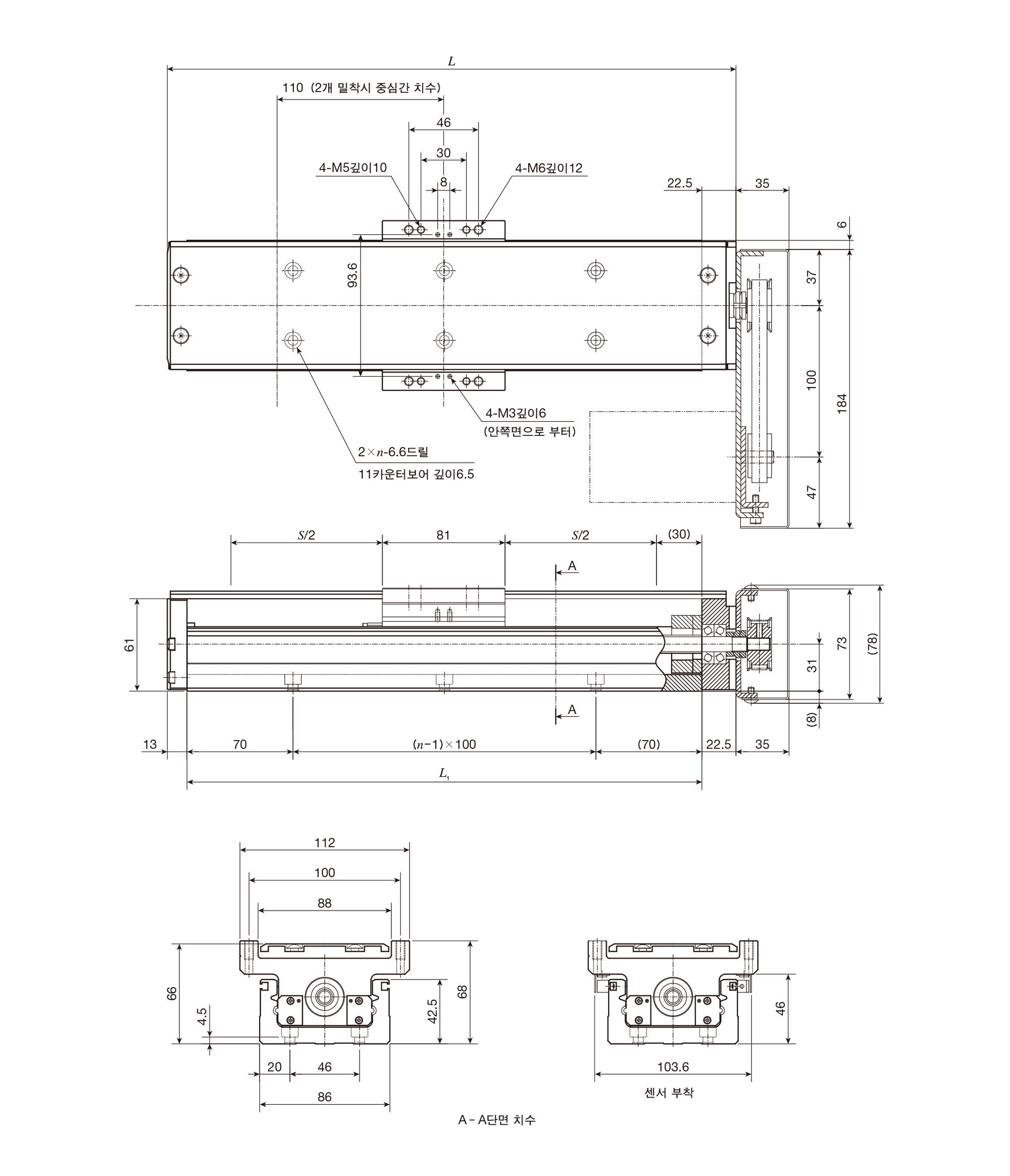

TE86BF(모터 접이식 사양)

단위 mm

배드 길이
L1
전장
L
스트로크
S(1)
배드 취부 홀
n
질량(참고)
Kg(2)
340 375.5 200(90) 3 4.6
440 475.5 300(190) 4 5.2
540 575.5 400(290) 5 5.8
640 675.5 500(390) 6 6.4
740 775.5 600(490) 7 7.0
840 875.5 700(590) 8 7.6
940 975.5 800(690) 9 8.1
주(1 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.(  )안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
 (2 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시하며, 슬라이드 테이블 2개일 때는 0.6kg 증가합니다.
비고
  1. 모터 어터치먼트용 부품은 부속품이며, 본 그림은 고객사에서 조립을 시행한 후, 완성 상태를 표시합니다.
  2. 좌우 방향에 접이식의 경우, 모터 어터치먼트는 배드 아래면보다 약8mm 낮게 됩니다.
  3. 상방향에 접이식의 경우, 모터 어터치먼트는 배드 아래면보다 약6mm 낮게 됩니다.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

TE 특징

IKO정밀 위치결정 테이블 TE는 주요 구성 부품에 고강도 알루미늄 합금을 사용하고 U자형 베드의 안쪽에 슬라이드 테이블을 배치한 구조의 경량・콤팩트 위치결정 테이블입니다. 전송 기구에는 정밀 볼스크류를 채용하여 신뢰성이 높고 고정밀도의 위치결정이 가능합니다.
직동안내부와 볼스크류에 윤활 부품 C루브를 내장하여 장기 메인터넌스프리를 실현하며, 윤활을 위한 급유공수를 절감할 수 있습니다. 볼스크류의 리드, 모터 종류, 센서 설치 등 각종 사양을 설정할 수 있으므로 용도에 따라 최적의 위치결정 테이블을 구성할 수 있습니다.
부품 가공・조립・검사・운반장치 등 높은 위치결정 정밀도를 필요로 하는 장치에서 일반 운반 분야까지 폭넓은 분야에 최적입니다.

리니어 모터 구동 타입

볼스크류 구동 타입

테이블웜 기어 구동웜 타입

타이밍 벨트 구동 타입
