치수

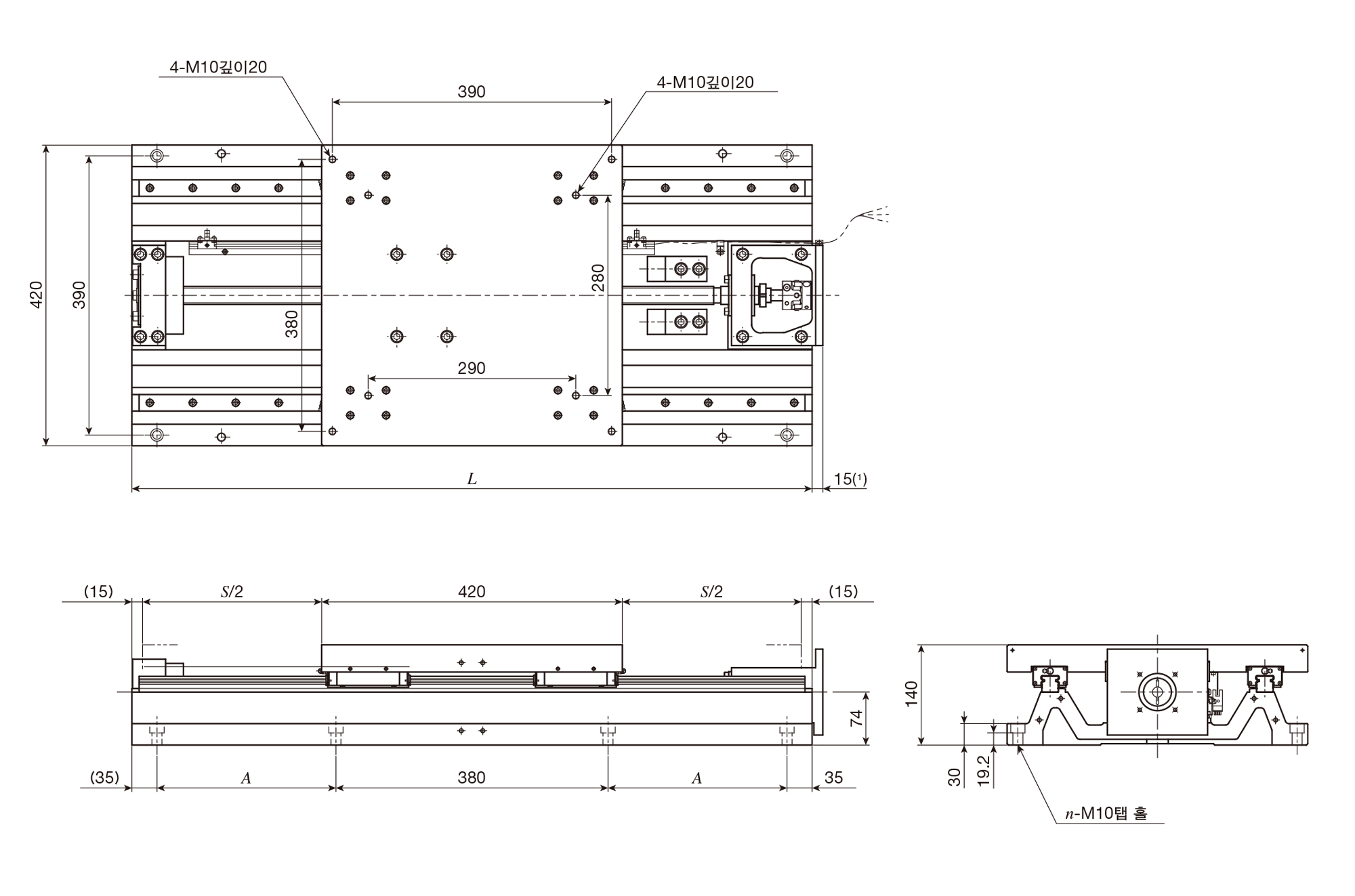

TSLH420M 시리즈의 치수도입니다.
단위 mm
| 호칭번호 | 스트로크 S |
전장 L |
배드 취부 홀 | 질량（참고） Kg |
|
|---|---|---|---|---|---|
| A（갯수×피치） | n | ||||
| TSLH420M-500 | 500 | 950 | 250 | 8 | 176 |
| TSLH420M-600 | 600 | 1050 | 300 | 8 | 188 |
| TSLH420M-800 | 800 | 1250 | 400（2×200） | 12 | 212 |
| （TSLH420M-1000） | 1000 | 1450 | 500（2×250） | 12 | 237 |
| 주（1） | 모터 브라켓만의 치수를 표시합니다. AT306을 선택했을 때는 27mm가 됩니다. AT314을 선택했을 때는 23mm가 됩니다. |
| 비고 | （ ）안에 표시한 호칭번호의 제품을 요청하실 경우, IKO에 문의해 주십시오. |

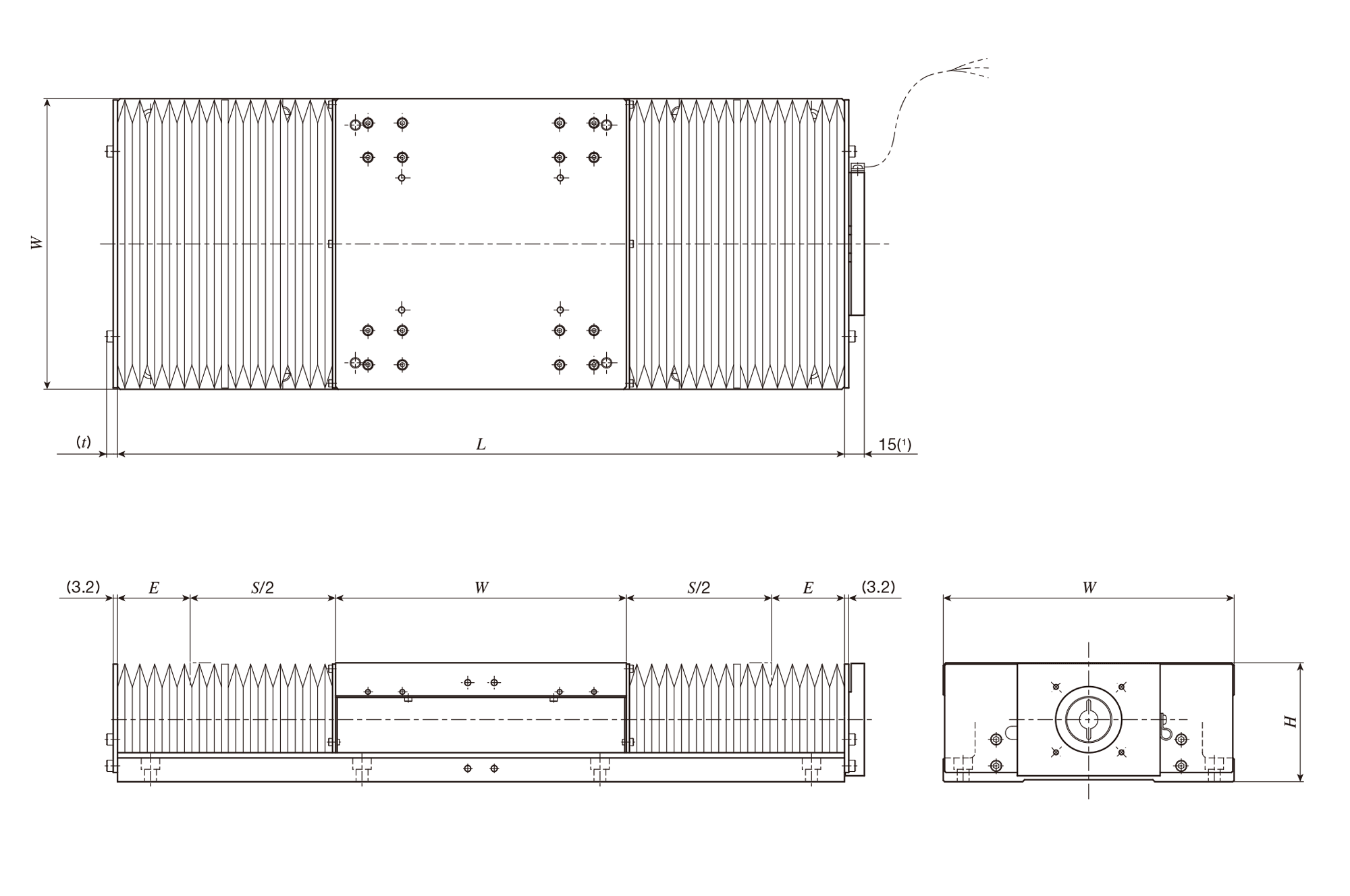

TSLH420M…/J 벨로우즈 부착 테이블
단위 mm
| 호칭번호 | 스트로크 S |
전장 L |
W | H | E | t | 질량（참고） Kg |
|---|---|---|---|---|---|---|---|
| TSLH220M-150/J | 110 | 400 | 220 | 90 | 35 | 8.2 | 33 |
| TSLH220M-200/J | 150 | 450 | 40 | 36 | |||
| TSLH220M-250/J | 180 | 500 | 50 | 38 | |||
| TSLH220M-300/J | 220 | 550 | 55 | 40 | |||
| TSLH220M-400/J | 300 | 650 | 65 | 44 | |||
| （TSLH220M- 500/J） | 370 | 750 | 80 | 49 | |||
| （TSLH220M- 600/J） | 440 | 850 | 95 | 53 | |||
| TSLH320M- 300/J | 230 | 650 | 320 | 120 | 50 | 9.2 | 104 |
| TSLH320M- 400/J | 310 | 750 | 60 | 113 | |||
| TSLH320M- 500/J | 400 | 850 | 65 | 129 | |||
| （TSLH320M- 600/J） | 480 | 950 | 75 | 131 | |||
| （TSLH320M- 800/J） | 640 | 1150 | 95 | 151 | |||
| （TSLH320M-1000/J） | 800 | 1350 | 115 | 169 | |||
| TSLH420M- 500/J | 410 | 950 | 420 | 140 | 60 | 10.5 | 183 |
| TSLH420M- 600/J | 500 | 1050 | 65 | 195 | |||
| TSLH420M- 800/J | 660 | 1250 | 85 | 219 | |||
| （TSLH420M-1000/J） | 830 | 1450 | 100 | 244 |
| 주（1） |
AT305를 선택했을 때는 26mm가 됩니다. AT306를 선택했을 때는 27mm가 됩니다. AT313을 선택했을 때는 20mm가 됩니다. AT314를 선택했을 때는 23mm가 됩니다. |
| 비고 |
|
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
