치수

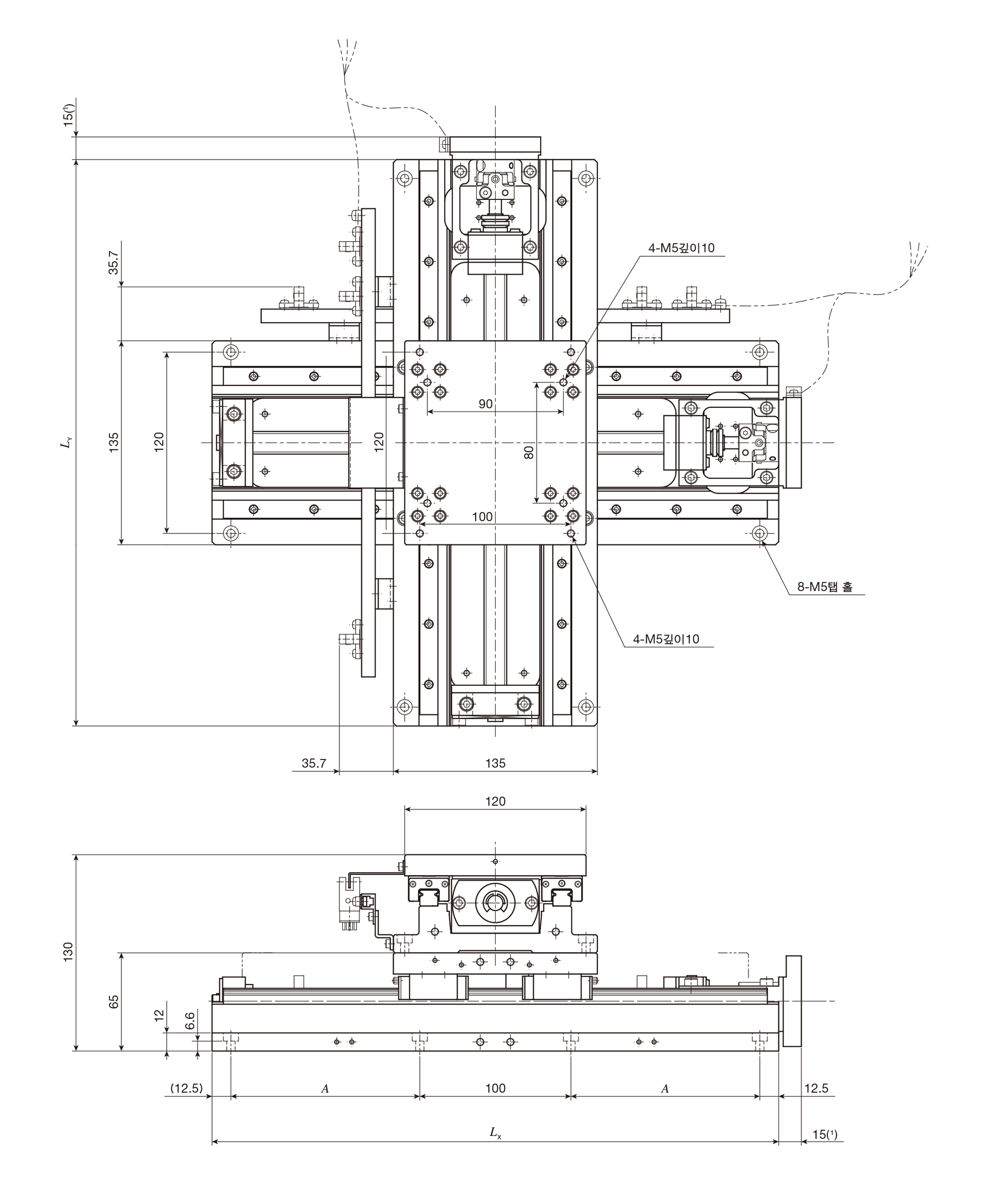

CTLH120M 시리즈의 치수도입니다.
단위 mm
| 호칭번호 | 스트로크 S | 전장 | 배드 취부 홀 A |
질량（참고） Kg |
||
|---|---|---|---|---|---|---|
| X축 | Y축 | LX | LY | |||
| CTLH120M-1010 | 100 | 100 | 275 | 275 | 75 | 20 |
| CTLH120M-2010 | 200 | 100 | 375 | 275 | 125 | 22 |
| CTLH120M-2020 | 200 | 200 | 375 | 375 | 125 | 24 |
| CTLH120M-3020 | 300 | 200 | 475 | 375 | 175 | 26 |
| CTLH120M-3030 | 300 | 300 | 475 | 475 | 175 | 28 |
| 주（1） | AT302, AT308를 선택했을 때는 21mm가 됩니다. |
| 비고 | 상기 이외의 스트로크나 다른 크기의 테이블 조합도 대응 가능하므로, IKO에 문의해 주십시오. |

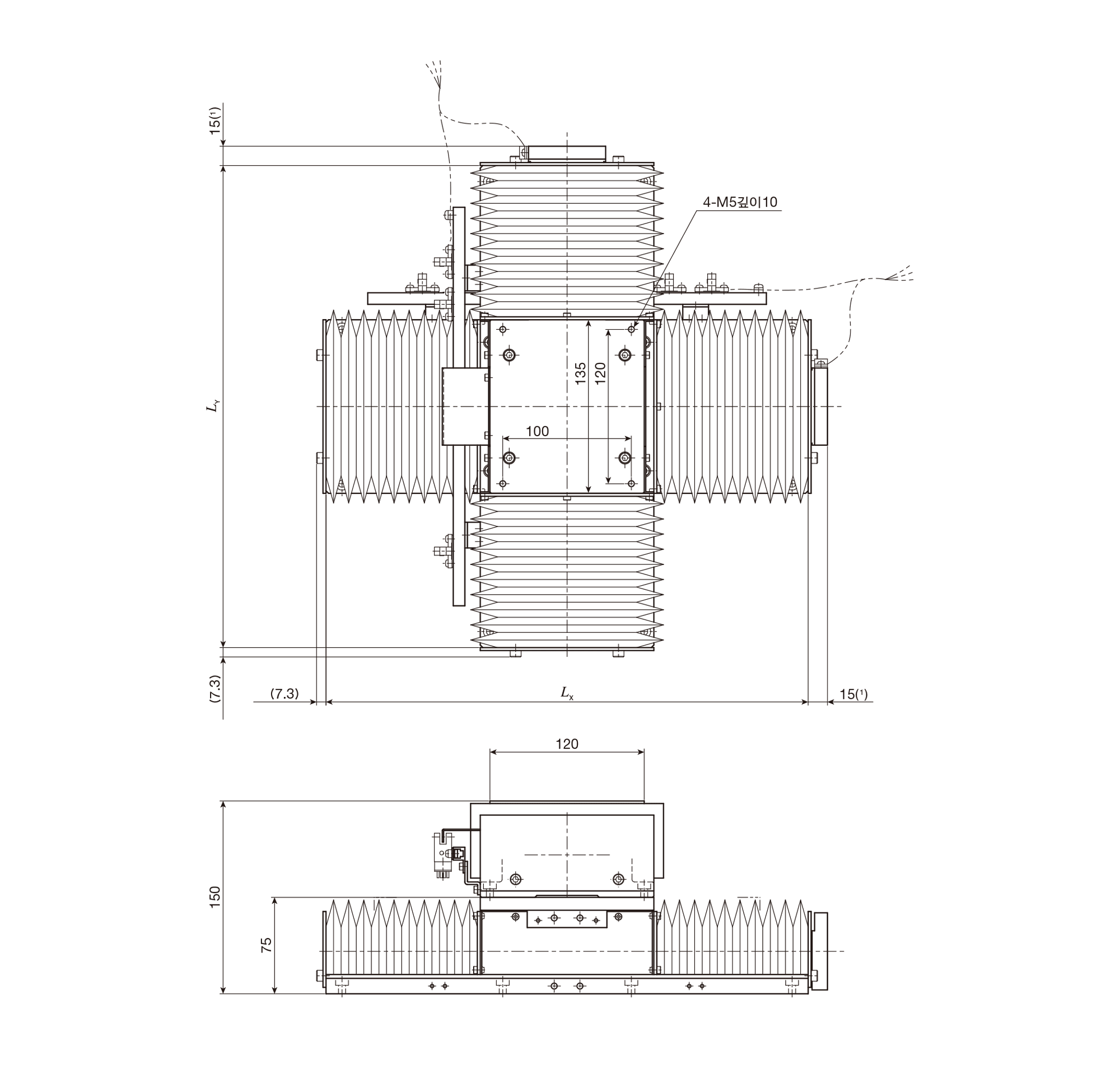

CTLH120M…/J 벨로우즈 부착 테이블
단위 mm
| 호칭번호 | 스트로크 S | 배드 전장 | 질량（참고） Kg |
||
|---|---|---|---|---|---|
| X축 | Y축 | LX | LY | ||
| CTLH120M-1010/J | 85 | 85 | 275 | 275 | 25 |
| CTLH120M-2010/J | 165 | 85 | 375 | 275 | 27 |
| CTLH120M-2020/J | 165 | 165 | 375 | 375 | 29 |
| CTLH120M-3020/J | 240 | 165 | 475 | 375 | 31 |
| CTLH120M-3030/J | 240 | 240 | 475 | 475 | 33 |
| 주（1） | AT302, AT308를 선택했을 때는 21mm가 됩니다. |
| 비고 |
|
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
