치수

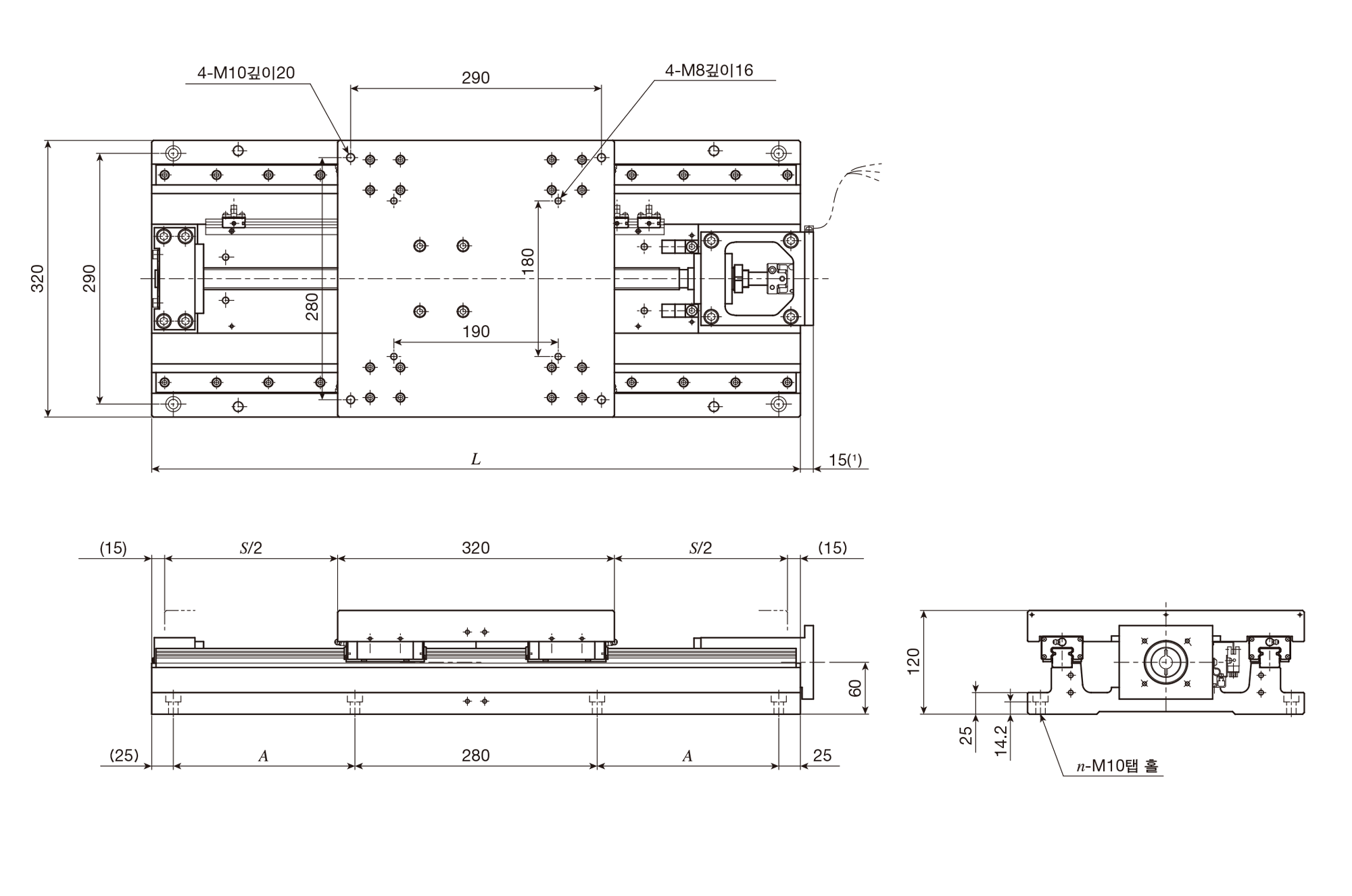

TSLH320M 시리즈의 치수도입니다.

단위 mm

호칭번호	스트로크 S	전장 L	배드 취부 홀		질량（참고） Kg
호칭번호	스트로크 S	전장 L	A（갯수×피치）	n	질량（참고） Kg
TSLH320M-300	300	650	160	8	100
TSLH320M-400	400	750	210	8	109
TSLH320M-500	500	850	260	8	118
（TSLH320M-600）	600	950	310	8	127
（TSLH320M-800）	800	1150	410(2×205)	12	146
（TSLH320M-1000）	1000	1350	510(2×255)	12	164

주（1）	AT305를 선택했을 때는 26mm가 됩니다. AT313을 선택했을 때는 20mm가 됩니다.
비고	（　）안에 표시한 호칭번호의 제품을 요청하실 경우, IKO에 문의해 주십시오.

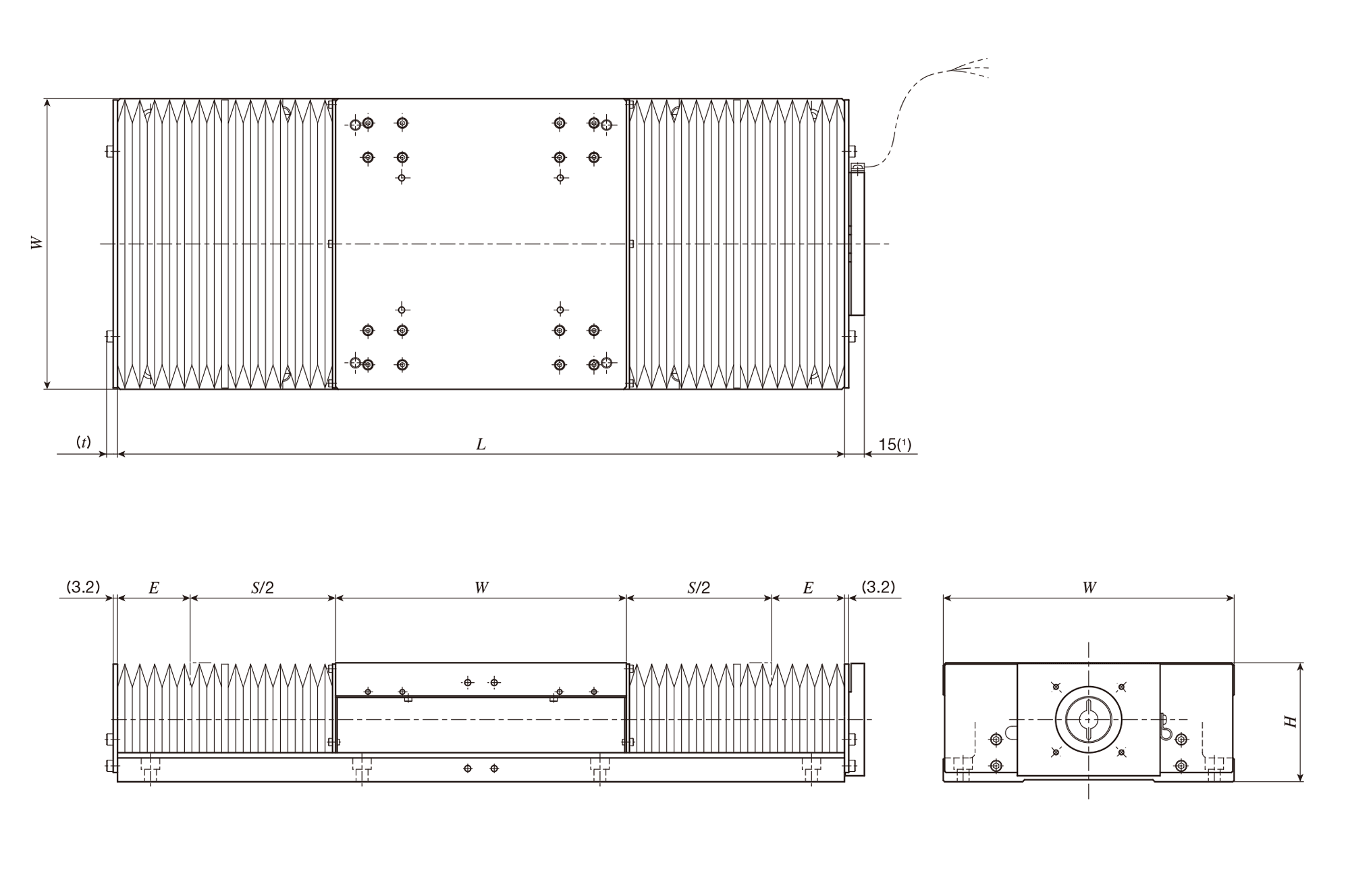

TSLH320M…/J　벨로우즈 부착 테이블

단위 mm

호칭번호	스트로크 S	전장 L	W	H	E	t	질량（참고） Kg
TSLH220M-150/J	110	400	220	90	35	8.2	33
TSLH220M-200/J	150	450			40		36
TSLH220M-250/J	180	500			50		38
TSLH220M-300/J	220	550			55		40
TSLH220M-400/J	300	650			65		44
（TSLH220M- 500/J）	370	750			80		49
（TSLH220M- 600/J）	440	850			95		53
TSLH320M- 300/J	230	650	320	120	50	9.2	104
TSLH320M- 400/J	310	750			60		113
TSLH320M- 500/J	400	850			65		129
（TSLH320M- 600/J）	480	950			75		131
（TSLH320M- 800/J）	640	1150			95		151
（TSLH320M-1000/J）	800	1350			115		169
TSLH420M- 500/J	410	950	420	140	60	10.5	183
TSLH420M- 600/J	500	1050			65		195
TSLH420M- 800/J	660	1250			85		219
（TSLH420M-1000/J）	830	1450			100		244

주（1）	AT305를 선택했을 때는 26mm가 됩니다. AT306를 선택했을 때는 27mm가 됩니다. AT313을 선택했을 때는 20mm가 됩니다. AT314를 선택했을 때는 23mm가 됩니다.
비고	수직축으로 사용하는 경우에는 벨로우즈 치수가 다르므로, IKO에 문의해 주십시오. （　）안에 표시한 호칭번호의 제품을 요청하실 경우, IKO에 문의해 주십시오. 취부 방법에 대해서는, TSLH220M, TSLH320M, TSLH420M의 치수표를 참조해 주십시오.

제품관련 문의

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

LH 특징

고강성 시리즈 LH는 높은 신뢰성과 고정도, 고강성을 갖춘 위치결정테이블입니다. 주철제로 된 슬라이드 테이블과 베드는, 높은 강성 과 우수한 진동 감쇠 특성을 가지고 있습니다. 구동기구에는 정밀 볼스크류가 IKO리니어웨이와 같이 조립되어 있습니다. 2세트의 리니어웨이를 병렬 배치함으로써, 높은 주행 정밀도와 위치결정 정도 및 우수한 탑재 능력을 안정적으로 제공합니다.
고강성 시리즈에는 테이블의 폭이 120mm부터 초대형 사이즈인 420mm까지 4종류가 있습니다. 이들 단축 테이블을 조합한 2축 사양 테이블도 시리즈화되어 있습니다. 이 테이블은 부하하중이 크고 스트로크 길이가 비교적 긴 용도에 고정도 위치결정기구로 최적입니다.
