치수

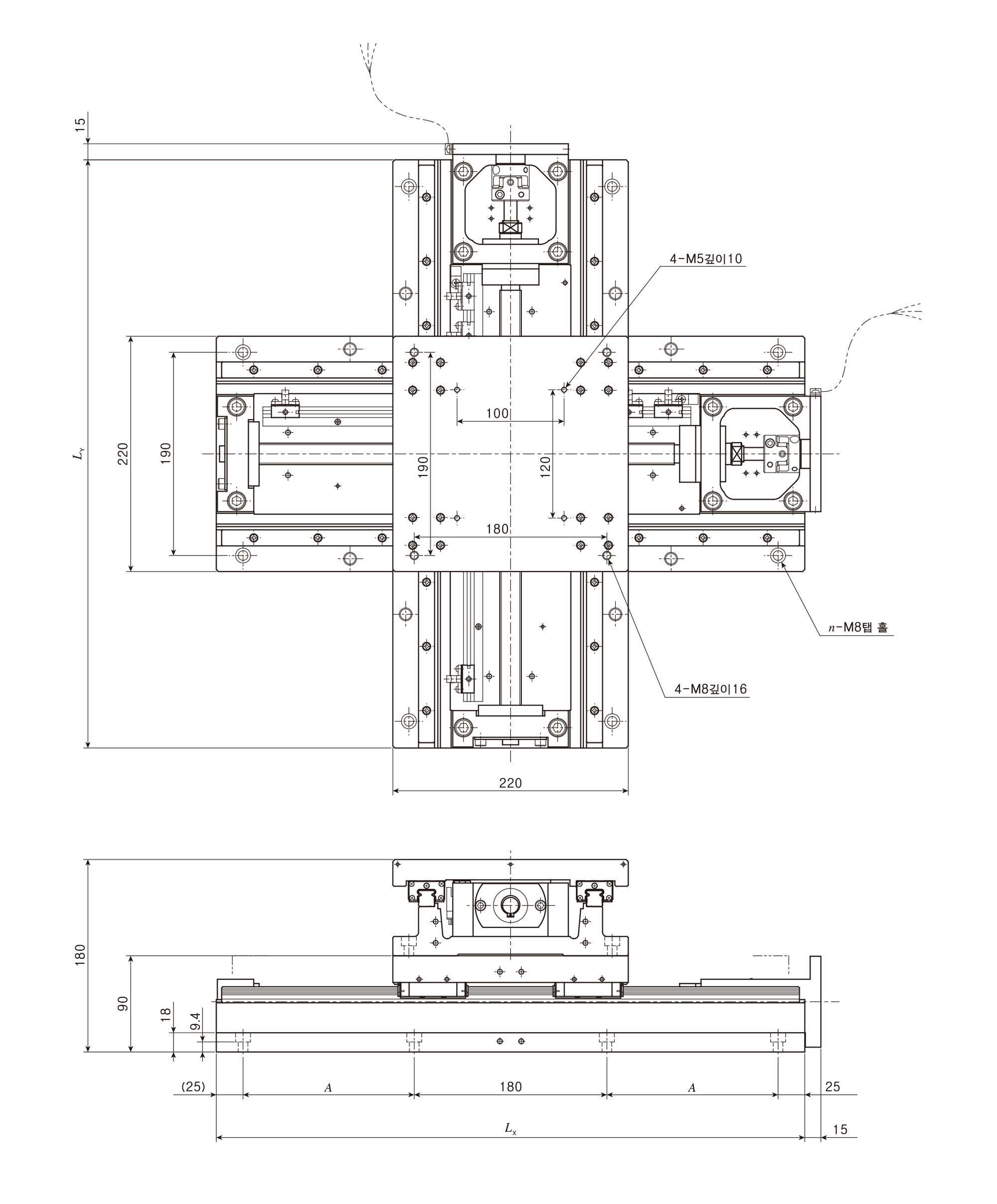

CTLH220M 시리즈의 치수도입니다.
단위 mm
| 호칭번호 | 스트로크 S | 전장 | 배드 취부 홀 | 질량（참고） Kg |
|||
|---|---|---|---|---|---|---|---|
| X축 | Y축 | LX | LY | A（갯수×피치） | n | ||
| CTLH220M-2020 | 200 | 200 | 450 | 450 | 110 | 8 | 67 |
| CTLH220M-3020 | 300 | 200 | 550 | 450 | 160 | 8 | 71 |
| CTLH220M-3030 | 300 | 300 | 550 | 550 | 160 | 8 | 76 |
| CTLH220M-4030 | 400 | 300 | 650 | 550 | 210（2×105） | 12 | 80 |
| CTLH220M-4040 | 400 | 400 | 650 | 650 | 210（2×105） | 12 | 84 |
| 비고 | 상기 이외의 스트로크나 다른 크기의 테이블 조합도 대응 가능하므로, IKO에 문의해 주십시오. |

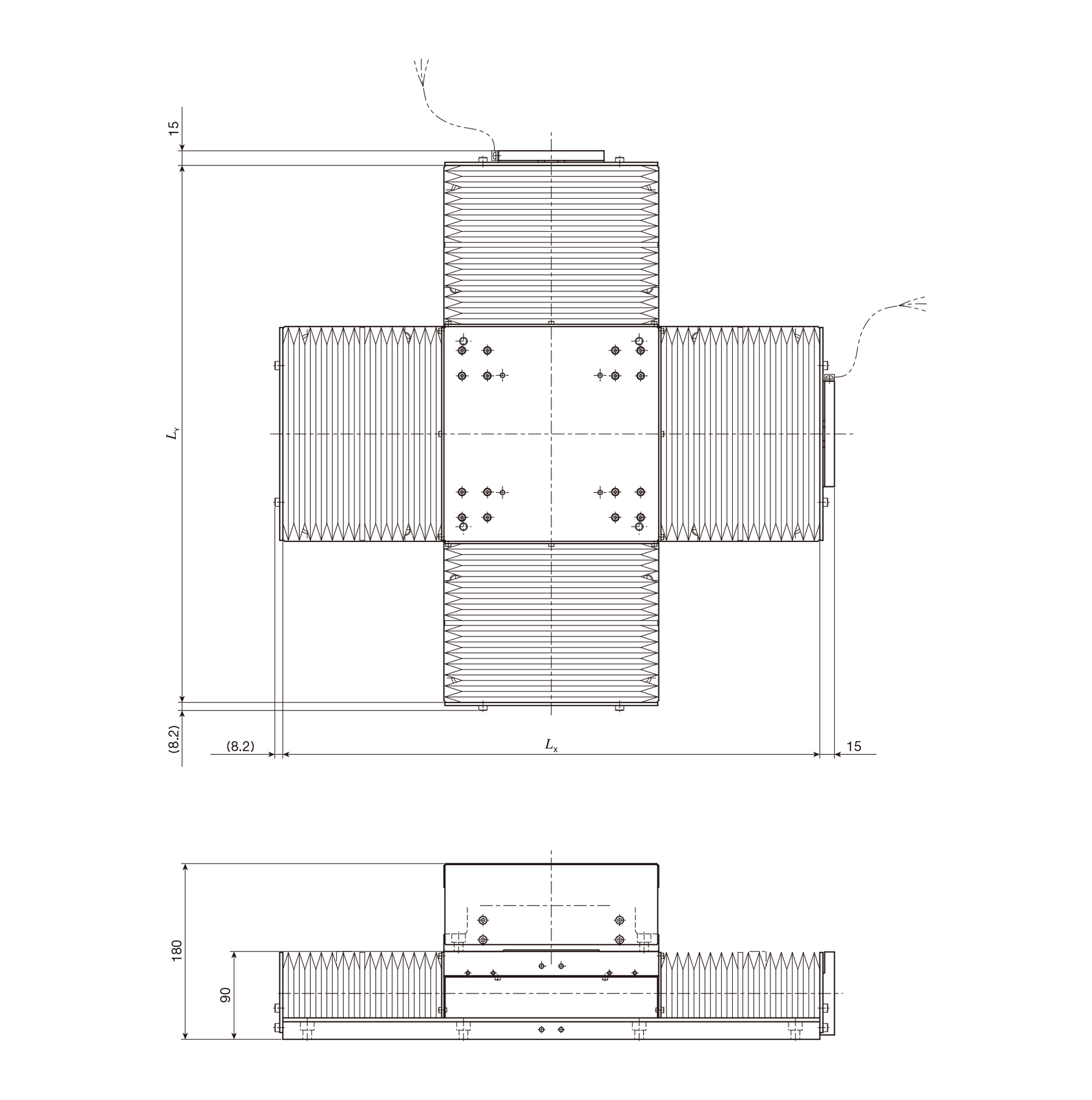

CTLH220M…/J 벨로우즈 부착 테이블
단위 mm
| 호칭번호 | 스트로크 S | 배드 전장 | 질량（참고） Kg |
||
|---|---|---|---|---|---|
| X축 | Y축 | LX | LY | ||
| CTLH220M-2020/J | 150 | 150 | 450 | 450 | 71 |
| CTLH220M-3020/J | 220 | 150 | 550 | 450 | 75 |
| CTLH220M-3030/J | 220 | 220 | 550 | 550 | 80 |
| CTLH220M-4030/J | 300 | 220 | 650 | 550 | 84 |
| CTLH220M-4040/J | 300 | 300 | 650 | 650 | 88 |
| 비고 |
|
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
