寸法図

TE60シリーズの寸法図になります。

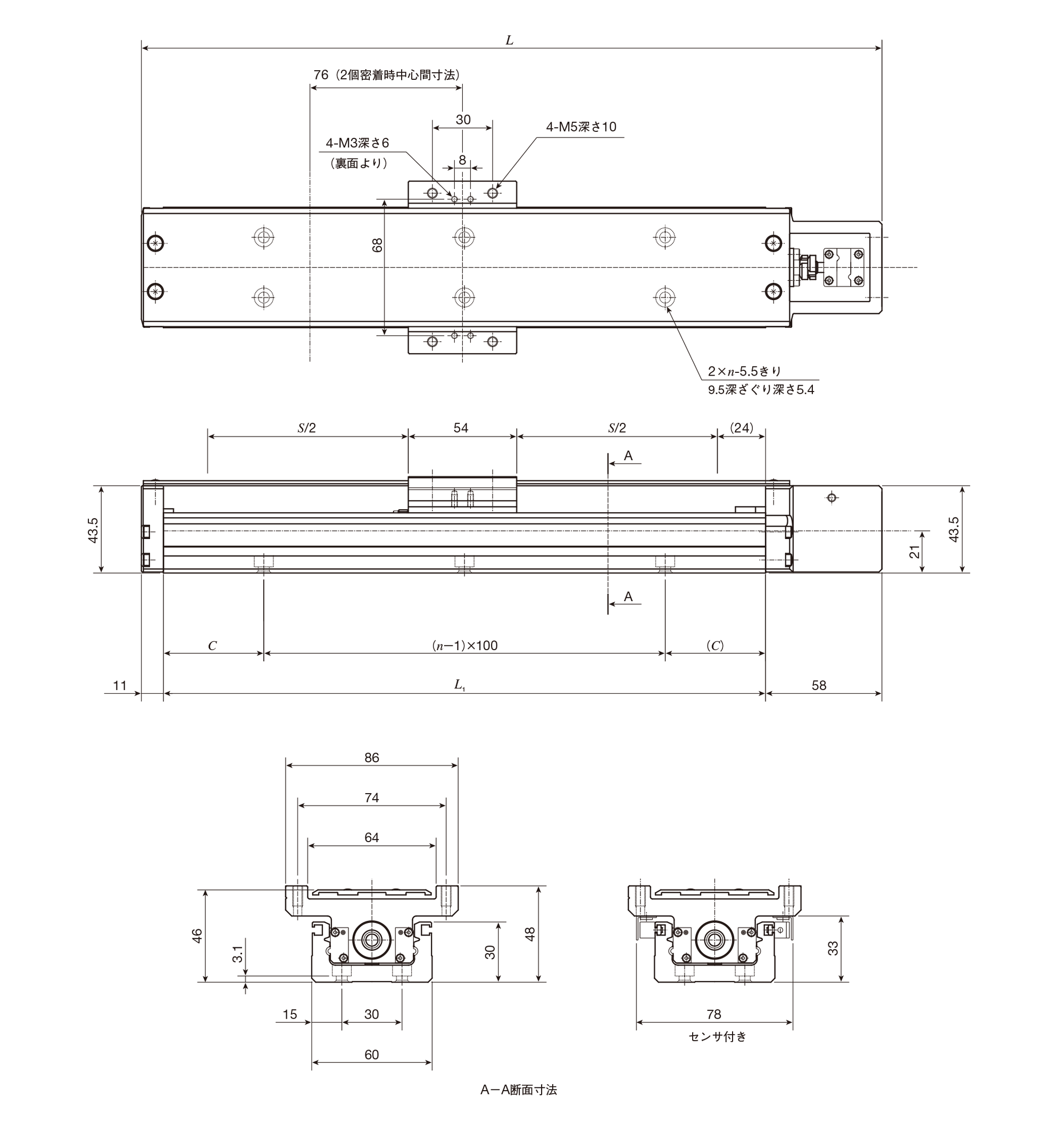

TE60BS（モータストレート仕様）

単位 mm

ベッド長さ L1	全長 L	ストローク長さ S(2)	ベッド取付穴		質量（参考） Kg(3)
ベッド長さ L1	全長 L	ストローク長さ S(2)	C	n	質量（参考） Kg(3)
150	219	50(－)	25	2	0.9
200	269	100(－)	50	2	1.0
300	369	200(125)	50	3	1.3
400	469	300(225)	50	4	1.6
500	569	400(325)	50	5	1.9
600	669	500(425)	50	6	2.2
700	769	600(525)	50	7	2.5

注（1）	取付けねじのねじ込み深さが長すぎるとスライドテーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	リミットセンサを取り付けた場合に許容できるストロークを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
注（3）	スライドテーブル1個の時のテーブル全体の質量を示し、スライドテーブル2個の時は0.1kg増加します。
備考	ステッピングモータ用モータアタッチメントはベッド下面より9mm低くなります。

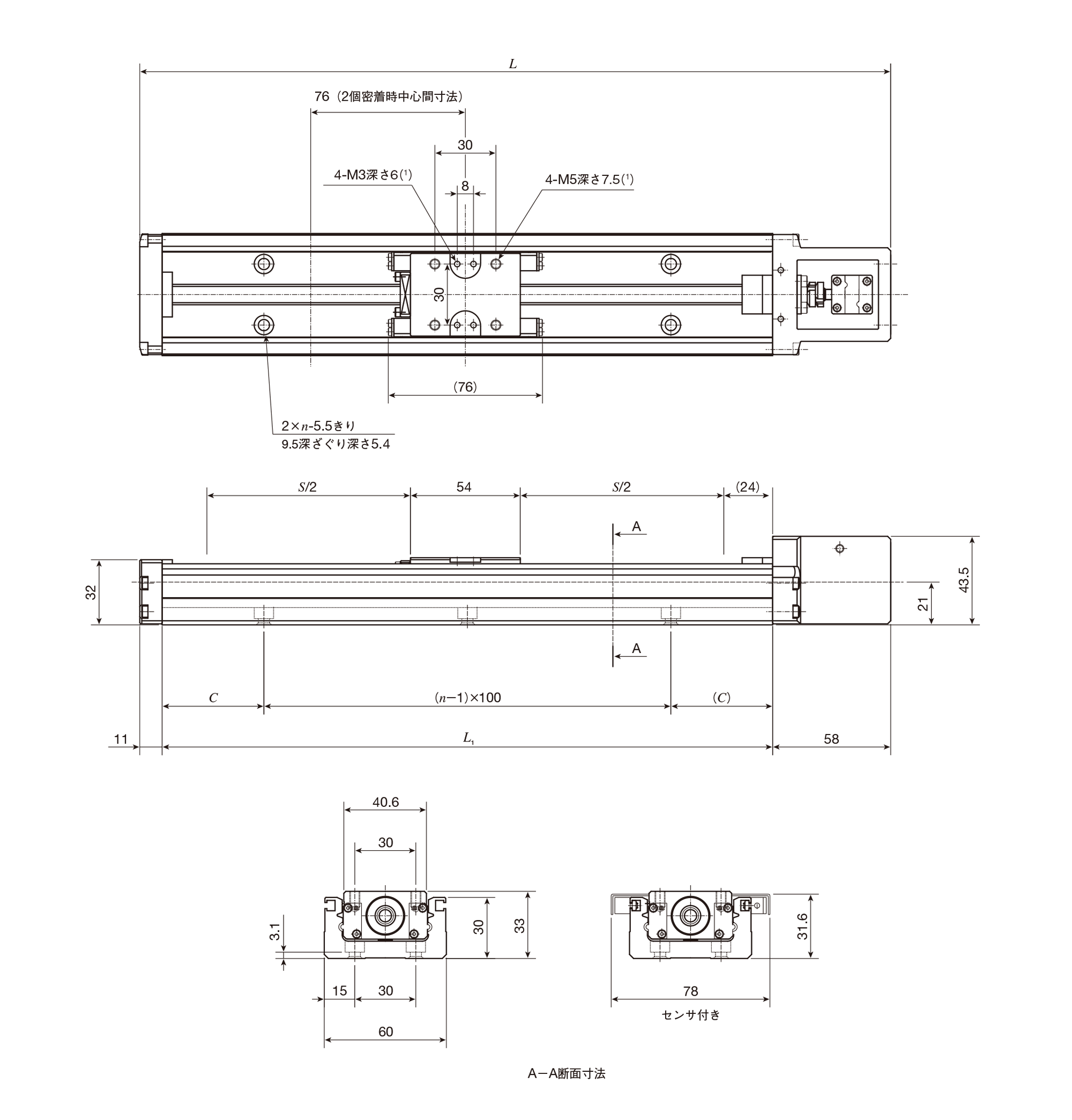

TE60BF（モータストレート仕様）

単位 mm

ベッド長さ L1	全長 L	ストローク長さ S(1)	ベッド取付穴		質量（参考） Kg(2)
ベッド長さ L1	全長 L	ストローク長さ S(1)	C	n	質量（参考） Kg(2)
150	219	50(－)	25	2	1.1
200	269	100(－)	50	2	1.2
300	369	200(125)	50	3	1.5
400	469	300(225)	50	4	1.9
500	569	400(325)	50	5	2.2
600	669	500(425)	50	6	2.5
700	769	600(525)	50	7	2.8

注（1）	リミットセンサを取り付けた場合に許容できるストロークを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
注（2）	スライドテーブル1個の時のテーブル全体の質量を示し、スライドテーブル2個の時は0.2kg増加します。
備考	ステッピングモータ用モータアタッチメントはベッド下面より9mm低くなります。

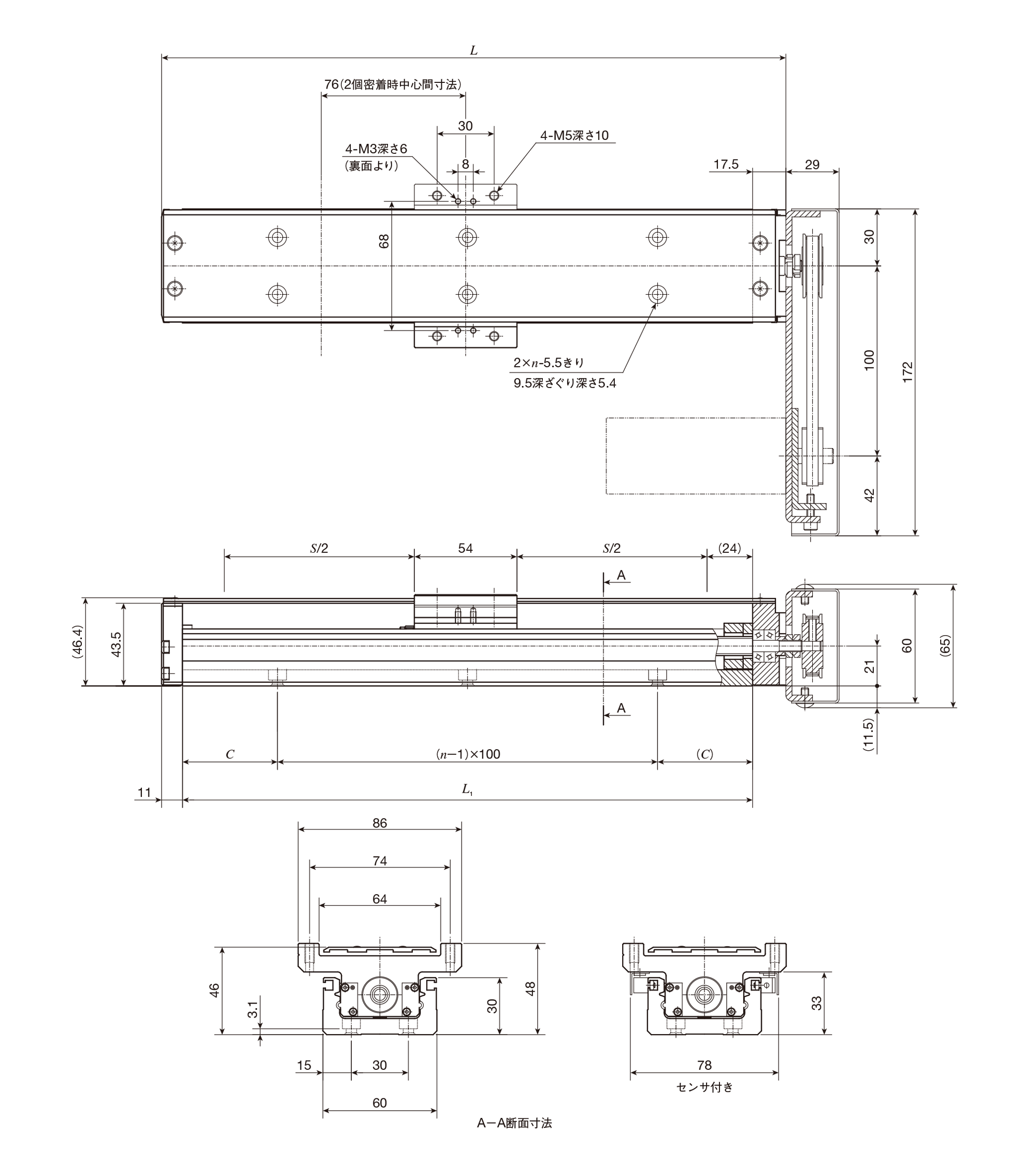

TE60BS（モータ折返し仕様）

単位 mm

ベッド長さ L1	全長 L	ストローク長さ S(2)	ベッド取付穴		質量（参考） Kg(3)
ベッド長さ L1	全長 L	ストローク長さ S(2)	C	n	質量（参考） Kg(3)
150	178.5	50(－)	25	2	1.2
200	228.5	100(－)	50	2	1.3
300	328.5	200(125)	50	3	1.6
400	428.5	300(225)	50	4	1.9
500	528.5	400(325)	50	5	2.2
600	628.5	500(425)	50	6	2.5
700	728.5	600(525)	50	7	2.8

注（1）	取付けねじのねじ込み深さが長すぎるとスライドテーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	リミットセンサを取り付けた場合に許容できるストロークを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
注（3）	スライドテーブル1個の時のテーブル全体の質量を示し、スライドテーブル2個の時は0.1kg増加します。
備考	モータアタッチメント用部品は添付品であり、本図はお客様にて組立を行なった後の完成状態を示します。左右方向に折り返す場合、モータアタッチメントはベッド下面より約11.5mm低くなります。上方向に折り返す場合、モータアタッチメントはベッド下面より約9mm低くなります。

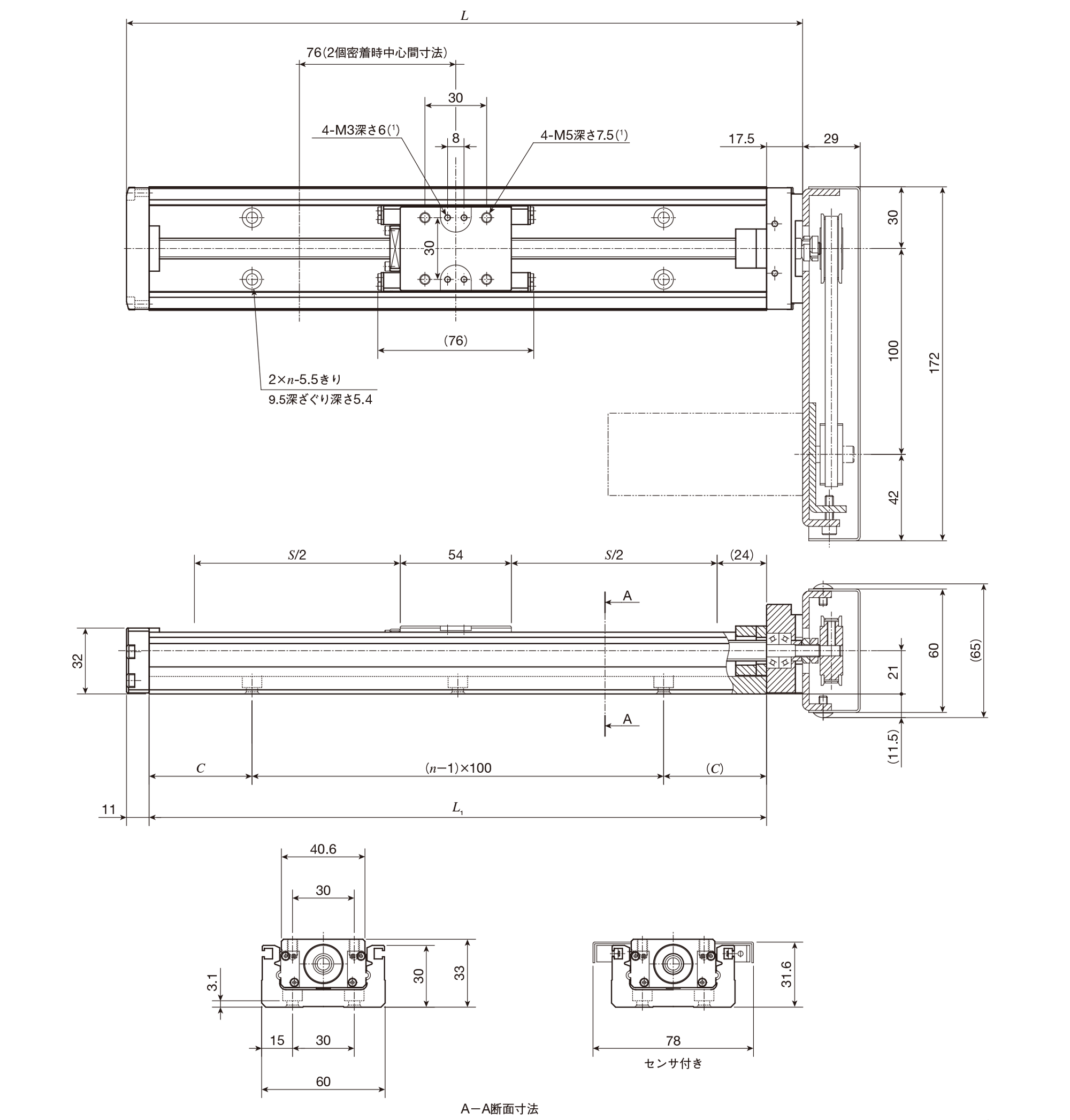

TE60BF（モータ折返し仕様）

単位 mm

ベッド長さ L1	全長 L	ストローク長さ S(1)	ベッド取付穴		質量（参考） Kg(2)
ベッド長さ L1	全長 L	ストローク長さ S(1)	C	n	質量（参考） Kg(2)
150	178.5	50(－)	25	2	1.4
200	228.5	100(－)	50	2	1.5
300	328.5	200(125)	50	3	1.8
400	428.5	300(225)	50	4	2.2
500	528.5	400(325)	50	5	2.5
600	628.5	500(425)	50	6	2.8
700	728.5	600(525)	50	7	3.1

注（1）	リミットセンサを取り付けた場合に許容できるストロークを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
注（2）	スライドテーブル1個の時のテーブル全体の質量を示し、スライドテーブル2個の時は0.2kg増加します。
備考	モータアタッチメント用部品は添付品であり、本図はお客様にて組立を行なった後の完成状態を示します。左右方向に折り返す場合、モータアタッチメントはベッド下面より約11.5mm低くなります。上方向に折り返す場合、モータアタッチメントはベッド下面より約9mm低くなります。
