システム構成図
アライメントステージSAには専用ドライバとしてADVAとMR-J4の2シリーズが用意されており、使用するドライバによって、システム構成が異なります。
SA200DEのシステム構成を以下に示します。

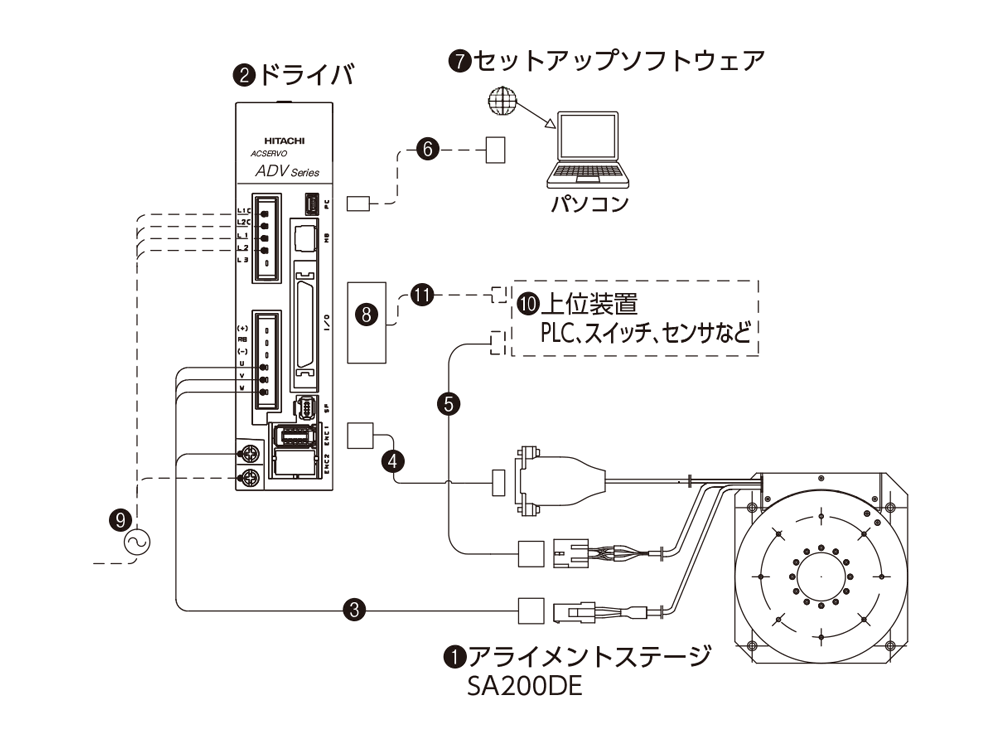

ドライバADVAを使用したSA200DEのシステム構成
*画像クリックで拡大表示できます
| No. | 名称 | 呼び番号 |
|---|---|---|
| ③ | モータ中継コード (3m)(1) |
TAE20V3-AM03 |
| ④ | エンコーダ中継コード (2m)(1) |
TAE20V4-EC02 |
| ⑤ | センサ中継コード(2) | TAE10V8-LC□□ |
| ⑥ | パソコン接続ケーブル | USB mini Bケーブル お客様でご用意ください。 |
| ⑦ | セットアップソフトウェア | ProDriveNext (株)日立産機システムのWebサイトよりダウンロードしてください。 |
| ⑧ | I/Oコネクタ | TAE20R5-CN(3) |
| ⑨ | 電源コード | お客様でご用意ください。 |
| ⑩ | 上位装置 | |
| ⑪ | I/Oコネクタ接続ケーブル |
| 注(1) | 特殊なコード長さについてはIKOにお問い合わせください。 |
| (2) | センサ中継コード長さは、呼び番号末尾の□□にて3～10mまで1m単位で指定します。 |
| (3) | I/OコネクタTAE20R5-CNは、スリーエムジャパン㈱製10150-3000PE（コネクタ）と10350-52F0-008（カバー）の組合せです。 |

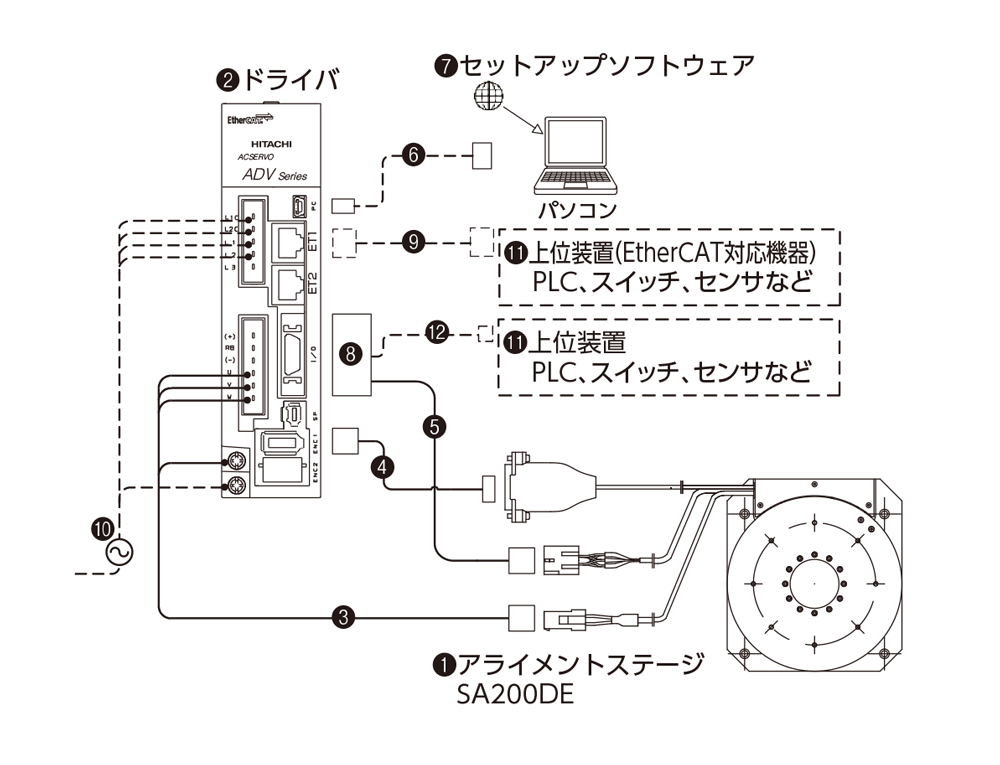

ドライバADVA…ECを使用したSA200DEのシステム構成
*画像クリックで拡大表示できます
| No. | 名称 | 呼び番号 |
|---|---|---|
| ③ | モータ中継コード (3m)(1) |
TAE20V3-AM03 |
| ④ | エンコーダ中継コード (2m)(1) |
TAE20V4-EC02 |
| ⑤ | センサ中継コード(2) | TAE10V8-LC□□ |
| ⑥ | パソコン接続ケーブル | USB mini Bケーブル お客様でご用意ください。 |
| ⑦ | セットアップソフトウェア | ProDriveNext (株)日立産機システムのWebサイトよりダウンロードしてください。 |
| ⑧ | I/Oコネクタ | TAE20V5-CN(3) |
| ⑨ | Ethernetケーブル | お客様でご用意ください。 |
| ⑩ | 電源コード | |
| ⑪ | 上位装置 | |
| ⑫ | I/Oコネクタ接続ケーブル |
| 注(1) | 特殊なコード長さについてはIKOにお問い合わせください。 |
| (2) | センサ中継コード長さは、呼び番号末尾の□□にて3～10mまで1m単位で指定します。 |
| (3) | I/OコネクタTAE20V5-CNは、スリーエムジャパン㈱製10120-3000PE（コネクタ）と10320-52F0-008（カバー）の組合せです。 |

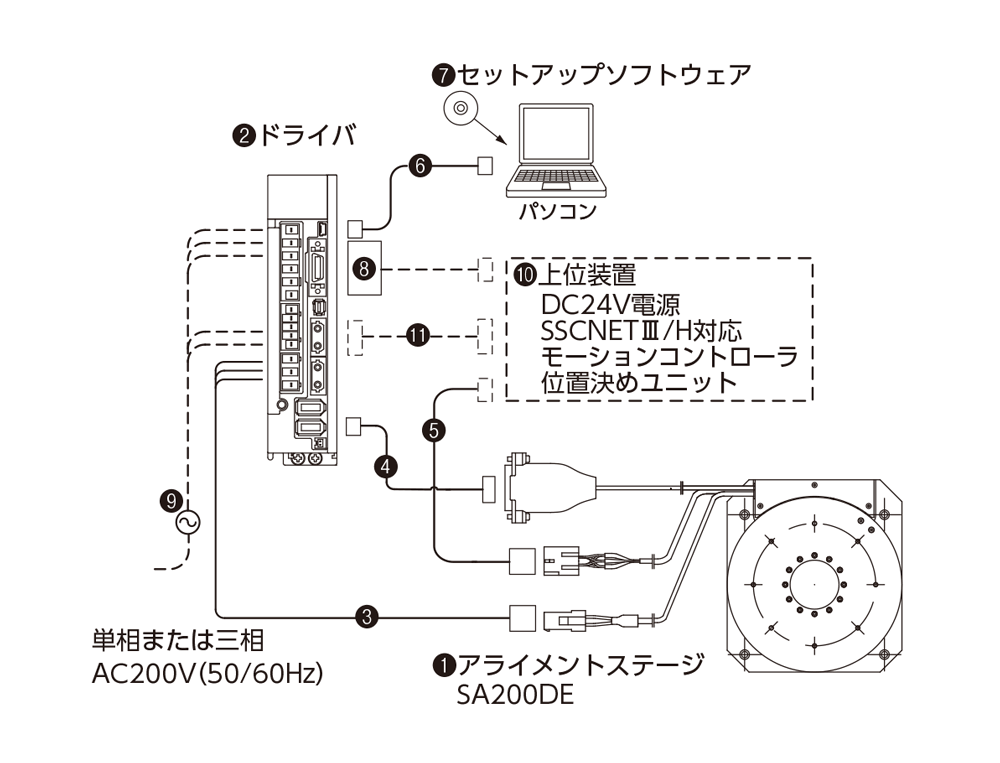

ドライバMR-J4-10Bを使用したSA200DEのシステム構成（SSCNETⅢ/H対応）
*画像クリックで拡大表示できます
| No. | 名称 | 呼び番号 |
|---|---|---|
| ③ | モータ中継コード (3m)(1) |
TAE20V3-AM03 |
| ④ | エンコーダ中継コード (2m)(1) |
TAE20V6-EC02 |
| ⑤ | センサ中継コード(2) | TAE10V8-LC□□ |
| ⑥ | パソコン接続ケーブル(3m) | MR-J3USBCBL3M |
| ⑦ | セットアップソフトウェア | SW1DNC-MRC2-J |
| ⑧ | 入出力接続用コネクタ | MR-CCN1(3) |
| ⑨ | 電源コード | お客様でご用意ください。 |
| ⑩ | 上位装置(4) | |
| ⑪ | SSCNETⅢ/H接続ケーブル |
| 注(1) | 特殊なコード長さについてはIKOにお問い合わせください。 |
| (2) | センサ中継コード長さは、呼び番号末尾の□□にて3～10mまで1m単位で指定します。 |
| (3) | 入出力接続用コネクタMR-CCN1は、スリーエムジャパン㈱製10120-3000PE（コネクタ）と10320-52F0-008（カバー）の組合せです。 |
| (4) | 上位装置は三菱電機㈱製SSCNETⅢ/H対応のモーションコントローラ、位置決めユニット、DC24V電源となります。 |
