寸法図

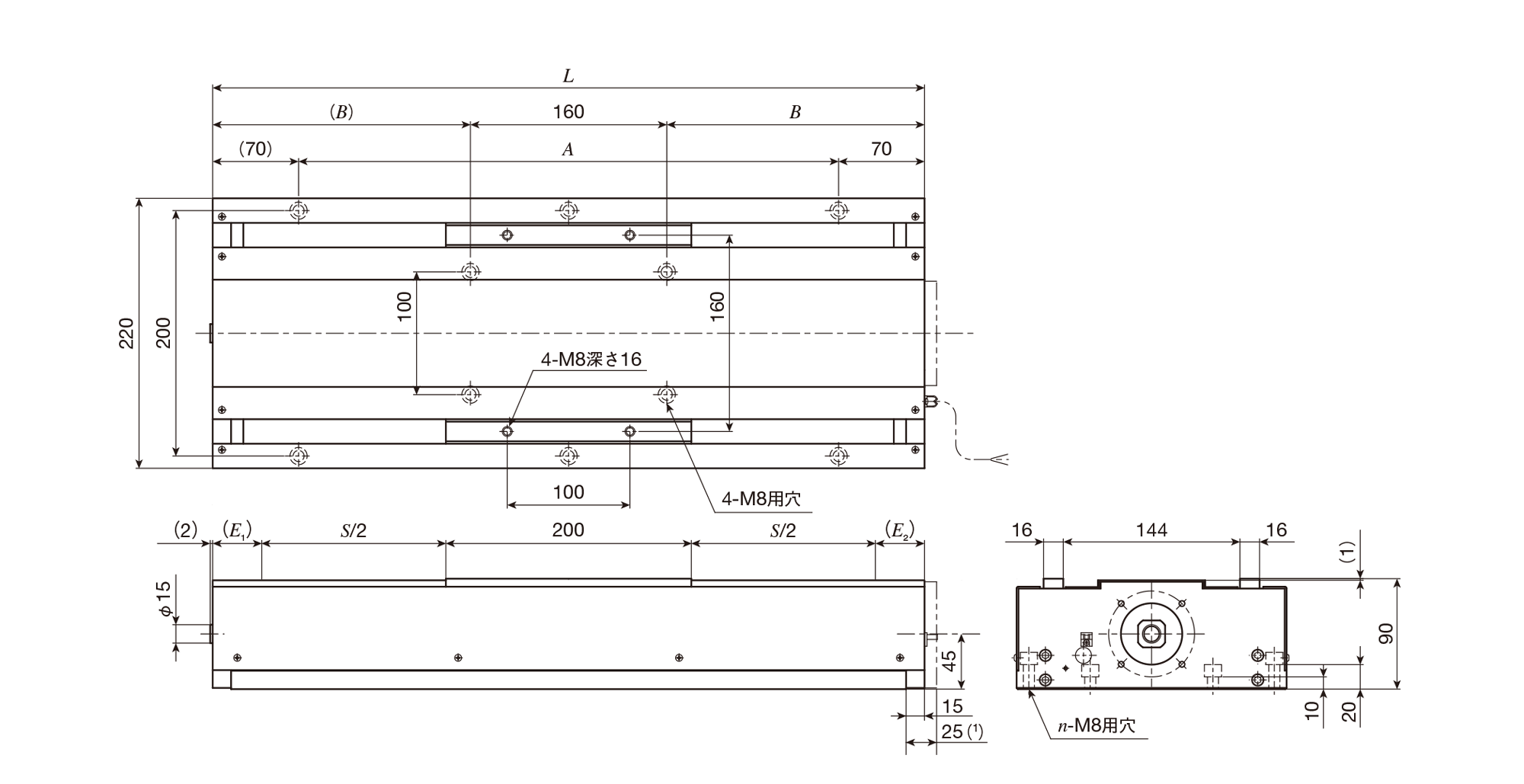

TSL220Mの寸法図になります。

単位 mm

呼び番号	ストローク寸法			テーブル寸法				質量(参考) Kg
	S	E1	E2	全長	ベッド取付穴
	S	E1	E2	L	A(個数xピッチ)	B	n
TSL220M-300	300	40	40	580	440（2×220）	210	6	20.1
TSL220M-400	400			680	540（2×270）	260	6	22.5
TSL220M-500	500			780	640（2×320）	310	6	24.7
TSL220M-600	600			880	740（4×185）	360	10	27.0
TSL220M-800	800			1080	940(4×235)	460	10	31.5
TSL220M-1000	1000			1280	1140(4×285)	560	10	36.2

注（1）	AT210に適用します。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

精密位置決めテーブルL特長

IKO精密位置決めテーブルLは、高強度アルミニウム合金製のスライドテーブルとベッドで構成された、軽量でロングストロークな位置決めテーブルです。
テーブルサイズやストローク長さのバリエーションが豊富で、専用のXYブラケットもシリーズ化されているので、用途に合わせて簡単に直交形ロボットなどのシステムを構成することができます。
精密位置決めテーブルLは、組立機・加工機・測定器などの高精度な位置決め機構として最適です。
