寸法図

LT170H2Sの寸法図になります。

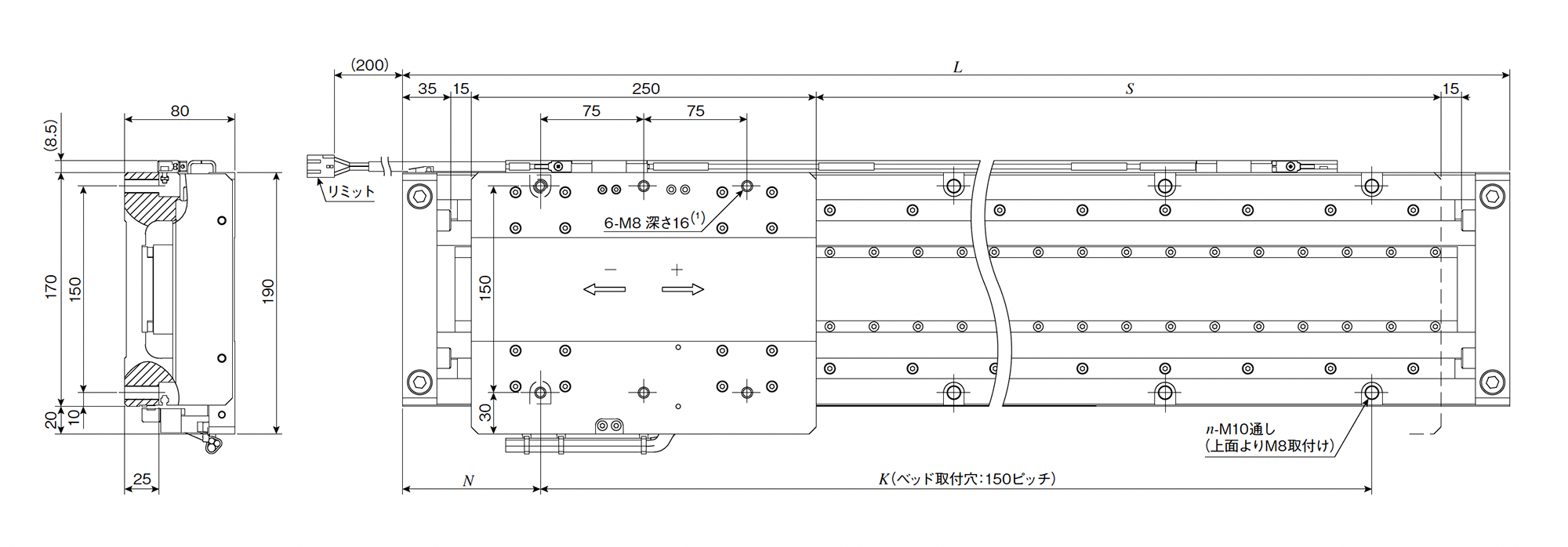

LT170H2S　シングルテーブル

単位 mm

呼び番号	ストローク長さ S（2）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（2）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT170H2S－750	750	1100	100	900	14	25.5	5.5
LT170H2S－1250	1250	1600	50	1500	22	34.5
LT170H2S－1750	1750	2100	75	1950	28	43.5
LT170H2S－2250	2250	2600	100	2400	34	52.5
LT170H2S－2750	2750	3100	50	3000	42	61.5

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。

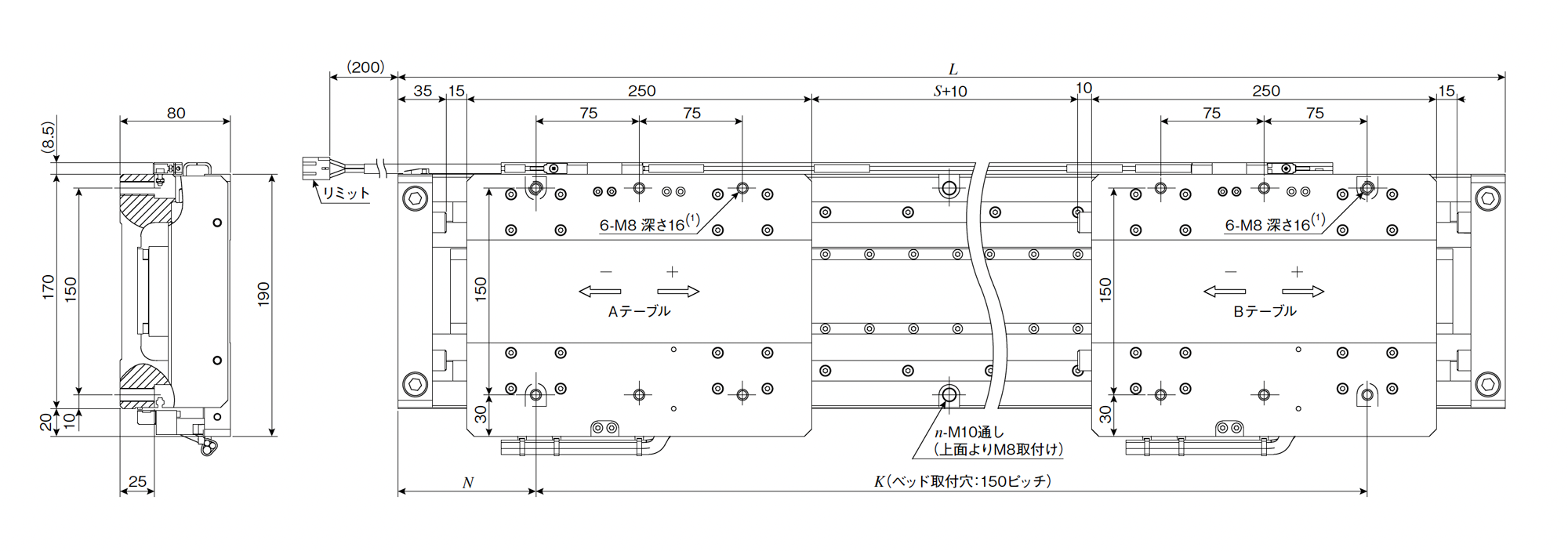

LT170H２S/T2　ツインテーブル

単位 mm

呼び番号	ストローク長さ S（(2)）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（(2)）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT170H2S－480/T2	480	1100	100	900	14	31	5.5
LT170H2S－980/T2	980	1600	50	1500	22	40
LT170H2S－1480/T2	1480	2100	75	1950	28	49
LT170H2S－1980/T2	1980	2600	100	2400	34	58
LT170H2S－2480/T2	2480	3100	50	3000	42	67

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。
