寸法図
LT100CEGSの寸法図になります。

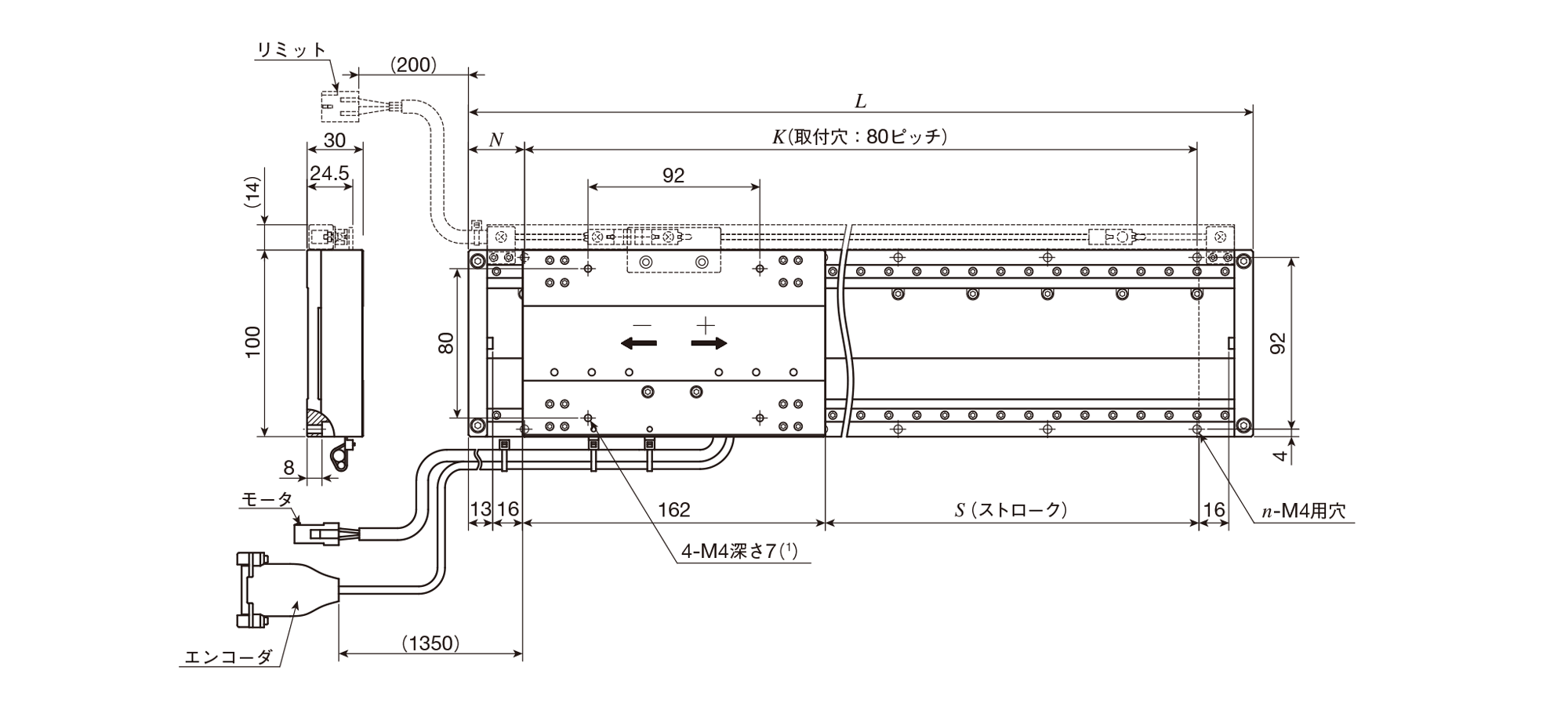

LT100CEGS シングルテーブル
単位 mm
| 呼び番号 | ストローク長さ S（2） |
全長 L |
ベッド取付穴 | テーブル総質量 Kg |
可動部質量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT100CEGS－200 | 200 | 420 | 50 | 320 | 10 | 4.9 | 0.58 |
| LT100CEGS－400 | 400 | 620 | 30 | 560 | 16 | 6.9 | |
| LT100CEGS－600 | 600 | 820 | 50 | 720 | 20 | 9.0 | |
| LT100CEGS－800 | 800 | 1020 | 30 | 960 | 26 | 11.1 | |
| LT100CEGS－1000 | 1000 | 1220 | 50 | 1120 | 30 | 13.1 | |
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | この他のストローク長さについてはIKOにお問い合わせください。 |
| 備考 | 寸法図中の破線部は、センサ付き仕様/SCを示しています。 |

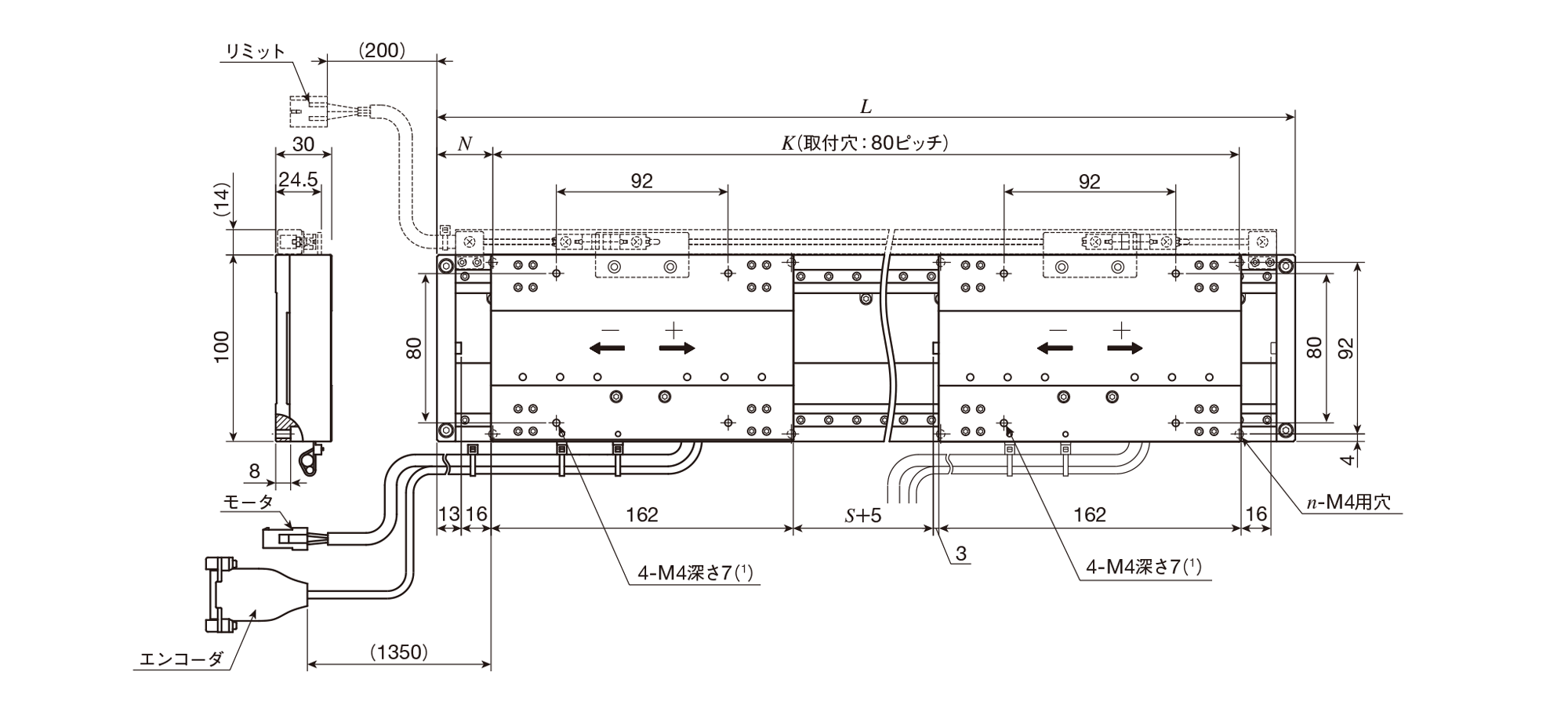

LT100CEGS/T2 ツインテーブル
単位 mm
| 呼び番号 | ストローク長さ S（2） |
全長 L |
ベッド取付穴 | テーブル総質量 Kg |
可動部質量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT100CEGS－230/T2 | 230 | 620 | 30 | 560 | 16 | 7.5 | 0.58 |
| LT100CEGS－430/T2 | 430 | 820 | 50 | 720 | 20 | 9.6 | |
| LT100CEGS－630/T2 | 630 | 1020 | 30 | 960 | 26 | 11.7 | |
| LT100CEGS－830/T2 | 830 | 1220 | 50 | 1120 | 30 | 13.7 | |
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | この他のストローク長さについてはIKOにお問い合わせください。 |
| 備考 | 寸法図中の破線部は、センサ付き仕様/SCを示しています。 |

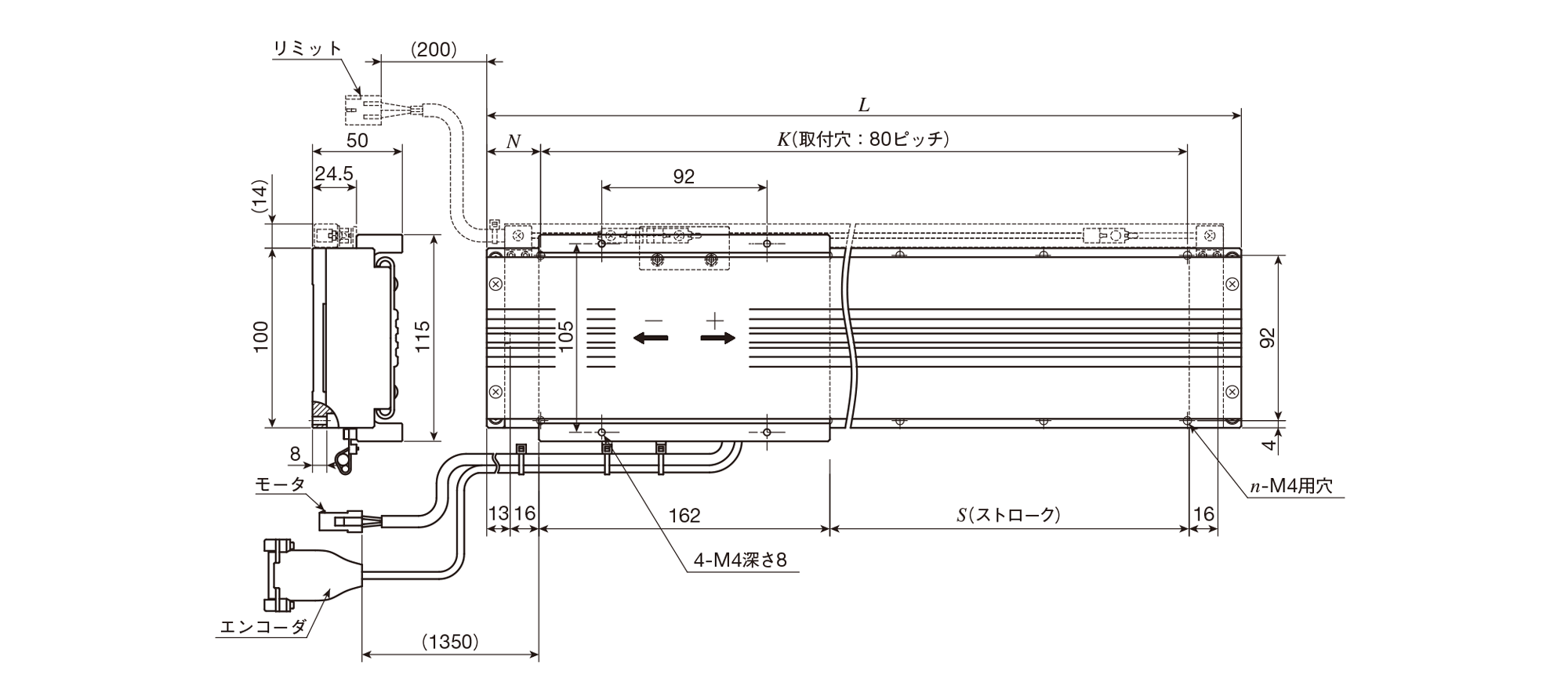

LT100CEGF/D カバー付きシングルテーブル
単位 mm
| 呼び番号 | ストローク長さ S（1） |
全長 L |
ベッド取付穴 | テーブル総質量 Kg |
可動部質量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT100CEGF－200/D | 200 | 420 | 50 | 320 | 10 | 5.6 | 0.93 |
| LT100CEGF－400/D | 400 | 620 | 30 | 560 | 16 | 7.8 | |
| LT100CEGF－600/D | 600 | 820 | 50 | 720 | 20 | 10.0 | |
| LT100CEGF－800/D | 800 | 1020 | 30 | 960 | 26 | 12.2 | |
| LT100CEGF－1000/D | 1000 | 1220 | 50 | 1120 | 30 | 14.4 | |
| 注（1） | この他のストローク長さについてはIKOにお問い合わせください。 |
| 備考 | 寸法図中の破線部は、センサ付き仕様/SCを示しています。 |

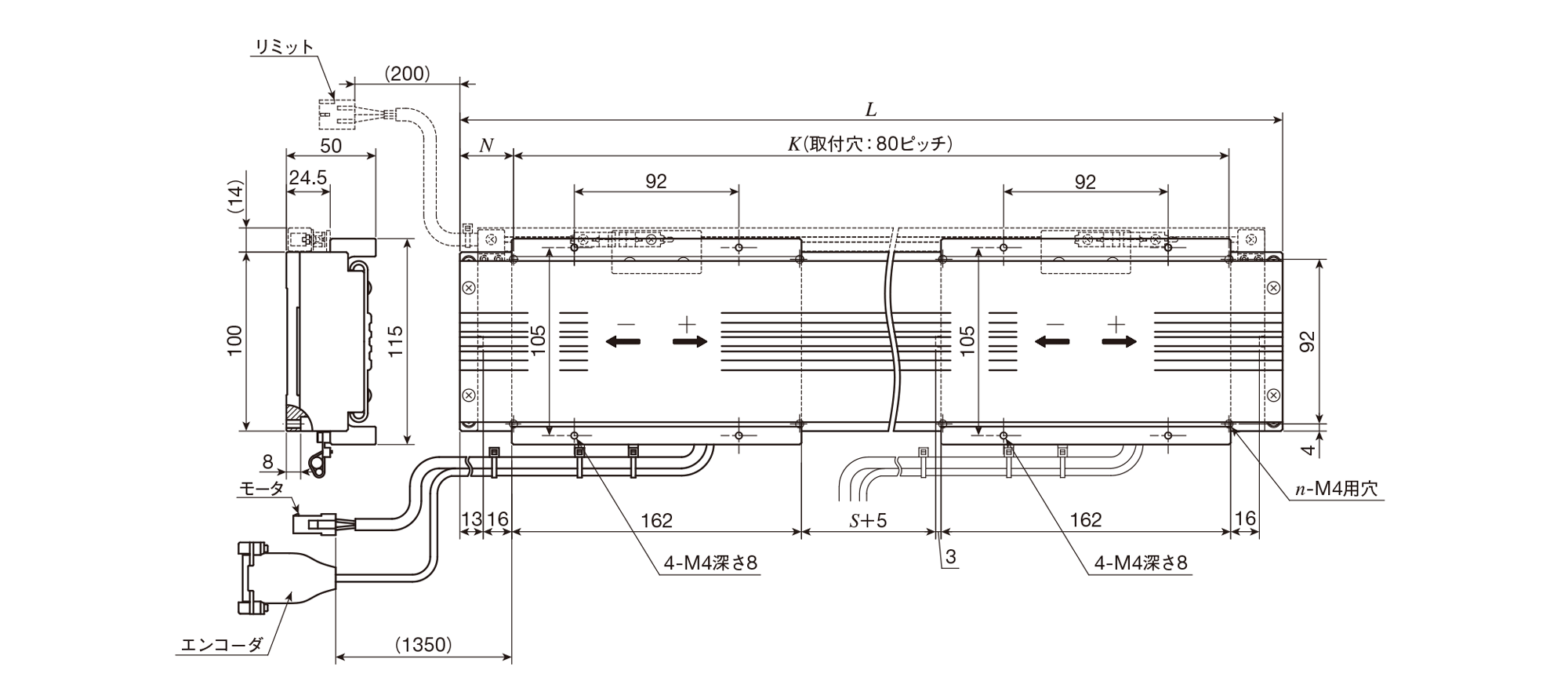

LT100CEGF/DT2 カバー付きツインテーブル
単位 mm
| 呼び番号 | ストローク長さ S（1） |
全長 L |
ベッド取付穴 | テーブル総質量 Kg |
可動部質量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT100CEGF－230/DT2 | 230 | 620 | 30 | 560 | 16 | 8.7 | 0.93 |
| LT100CEGF－430/DT2 | 430 | 820 | 50 | 720 | 20 | 10.9 | |
| LT100CEGF－630/DT2 | 630 | 1020 | 30 | 960 | 26 | 13.2 | |
| LT100CEGF－830/DT2 | 830 | 1220 | 50 | 1120 | 30 | 15.4 | |
| 注（1） | この他のストローク長さについてはIKOにお問い合わせください。 |
| 備考 | 寸法図中の破線部は、センサ付き仕様/SCを示しています。 |
掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
