寸法図

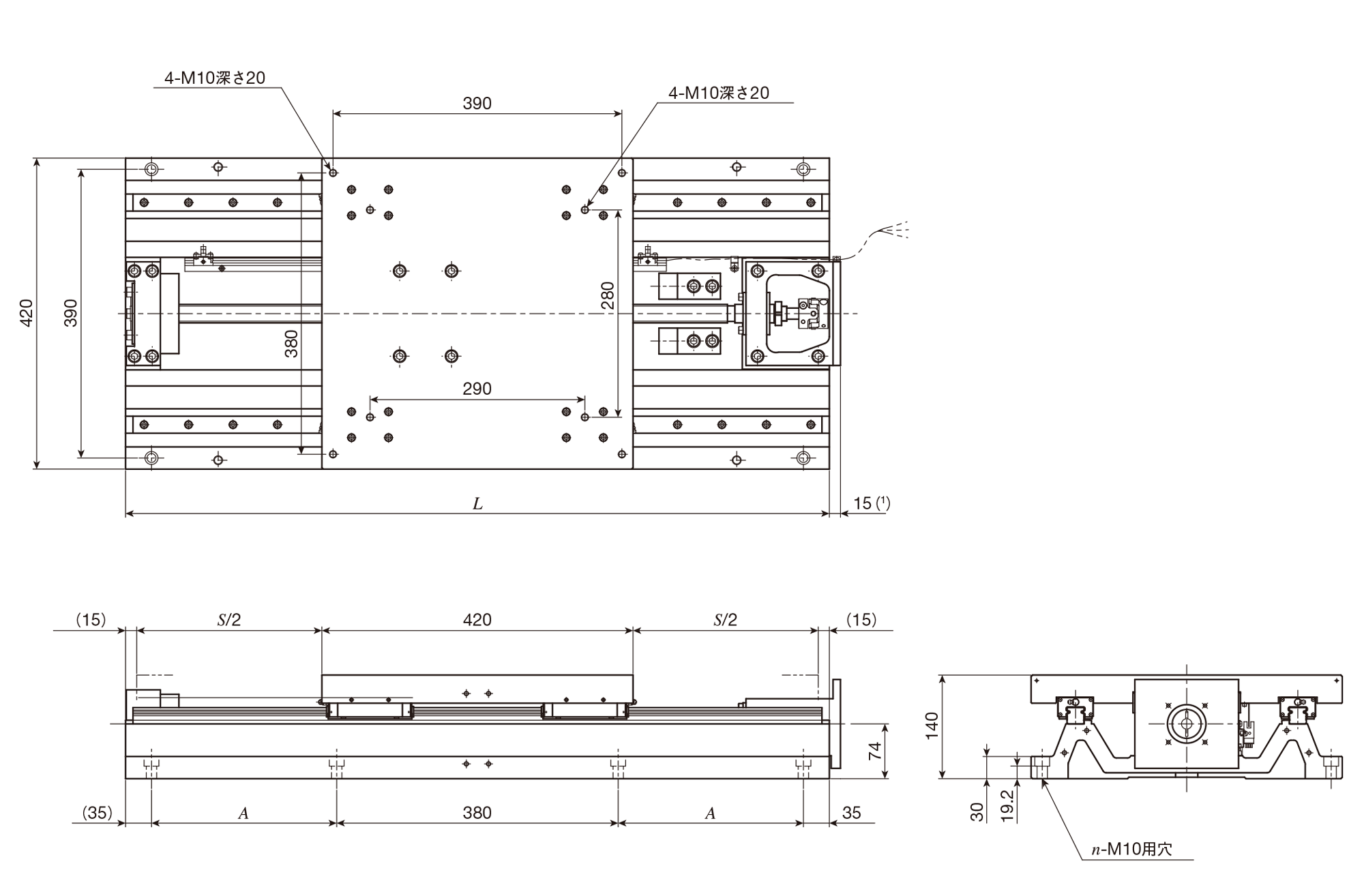

TSLH420Mの寸法図になります。

単位 mm

呼び番号	ストローク長さ S	全長 L	ベッド取付穴		質量(参考) Kg
呼び番号	ストローク長さ S	全長 L	A(個数×ピッチ)	n	質量(参考) Kg
TSLH420M-500	500	950	250	8	176
TSLH420M-600	600	1050	300	8	188
TSLH420M-800	800	1250	400（2×200）	12	212
（TSLH420M-1000）	1000	1450	500（2×250）	12	237

注（1）	モータブラケットのみの寸法を示しています。AT306を選択したときは27mmになります。AT314を選択したときは23mmになります。
備考	（　）内に示す呼び番号の製品をご要望の際は、IKOにお問い合わせください。

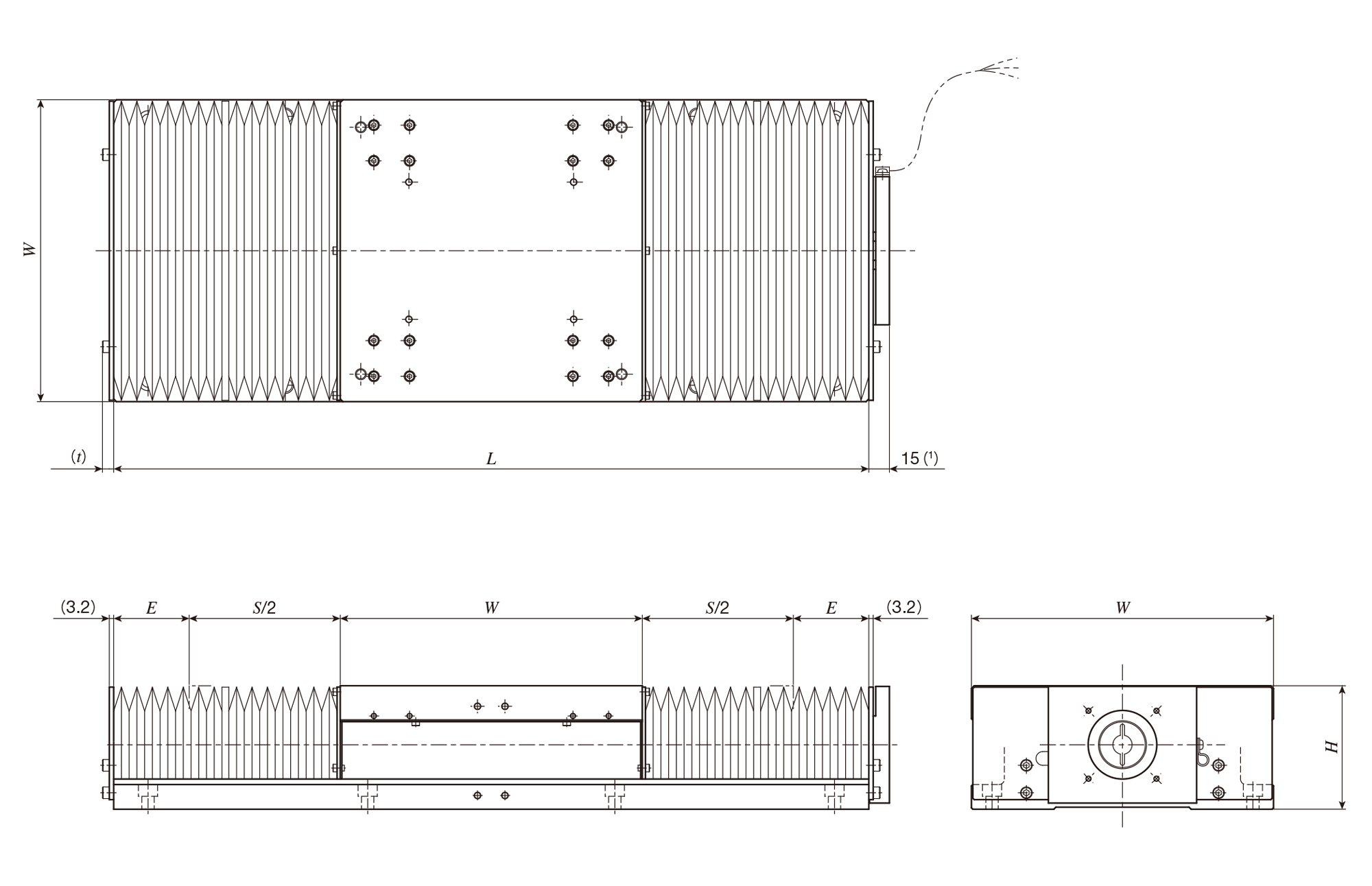

TSLH420M…/J　ジャバラ付きテーブル

単位 mm

呼び番号	ストローク長さ S	全長 L	W	H	E	t	質量(参考) Kg
TSLH220M-150/J	110	400	220	90	35	8.2	33
TSLH220M-200/J	150	450			40		36
TSLH220M-250/J	180	500			50		38
TSLH220M-300/J	220	550			55		40
TSLH220M-400/J	300	650			65		44
（TSLH220M- 500/J）	370	750			80		49
（TSLH220M- 600/J）	440	850			95		53
TSLH320M- 300/J	230	650	320	120	50	9.2	104
TSLH320M- 400/J	310	750			60		113
TSLH320M- 500/J	400	850			65		129
（TSLH320M- 600/J）	480	950			75		131
（TSLH320M- 800/J）	640	1150			95		151
（TSLH320M-1000/J）	800	1350			115		169
TSLH420M- 500/J	410	950	420	140	60	10.5	183
TSLH420M- 600/J	500	1050			65		195
TSLH420M- 800/J	660	1250			85		219
（TSLH420M-1000/J）	830	1450			100		244

注（1）	AT305を選択したときは26mm、AT306を選択したときは27mm、AT313を選択したときは20mm、AT314を選択したときは23mmになります。
備考	立軸使用する場合にはジャバラの寸法が異なりますので、IKOにお問い合わせください。（　）内に示す呼び番号の製品をご要望の際は、IKOにお問い合わせください。取付寸法については、TSLH220M、TSLH320M、TSLH420Mの寸法表をご参照ください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

LH特長

精密位置決めテーブルLHは、高剛性で振動減衰性のよい鋳鉄製のスライドテーブルとベッドに IKOリニアウェイを組み込み、送り機構に精密ボールねじを使用した、信頼性が高く、高精度・高剛性な位置決めテーブルです。２本のリニアウェイを並列に組み込むことで、安定した高い走行精度と位置決め精度、大きな搭載質量を実現しています。
テーブル幅寸法で120mm～420mmの超大形サイズまで４つの大きさがあり、これらを組み合わせた二軸仕様のテーブルもシリーズ化されています。負荷荷重が大きく、ストローク長さが比較的長い使用箇所の高精度な位置決め機構として最適です。
