寸法図

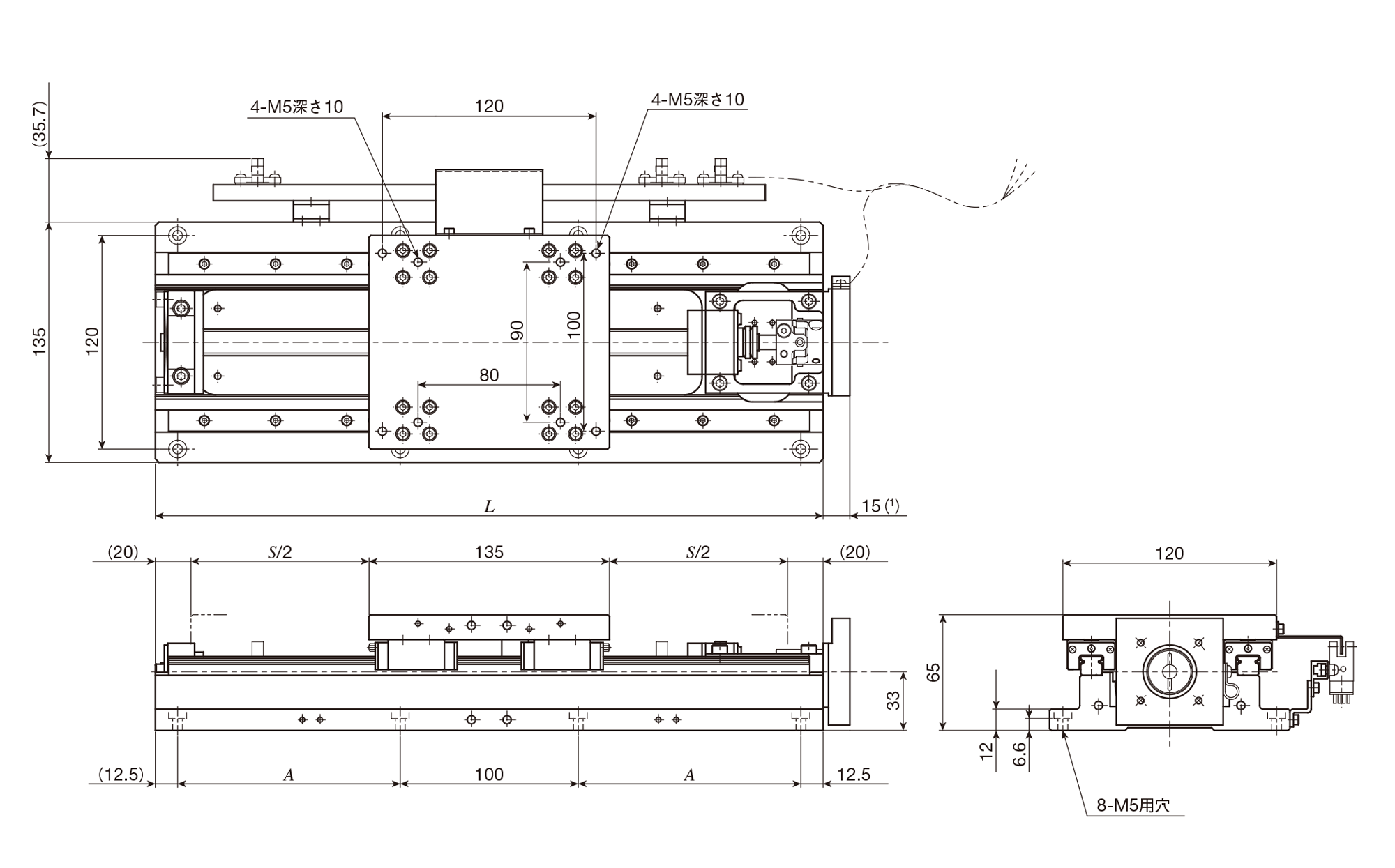

TSLH120Mの寸法図になります。

単位 mm

呼び番号	ストローク長さ S	全長 L	ベッド取付穴 A	質量(参考) Kg
TSLH120M-100	100	275	75	10
TSLH120M-150	150	325	100	11
TSLH120M-200	200	375	125	12
TSLH120M-250	250	425	150	13
TSLH120M-300	300	475	175	14

注（1）	AT302、AT308を選択したときは21mmになります。

TSLH120M…/J　ジャバラ付きテーブル

単位 mm

呼び番号	ストローク長さ S	全長 L	E	質量(参考) Kg
TSLH120M-100/J	85	275	27.5	13
TSLH120M-150/J	125	325	32.5	14
TSLH120M-200/J	165	375	37.5	15
TSLH120M-250/J	205	425	42.5	16
TSLH120M-300/J	240	475	50.0	17

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	AT302、AT308を選択したときは21mmになります。
備考	立軸使用する場合にはジャバラの寸法が異なりますので、IKOにお問い合わせください。ベッドの取付寸法については、TSLH120Mの寸法表をご参照ください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

LH特長

精密位置決めテーブルLHは、高剛性で振動減衰性のよい鋳鉄製のスライドテーブルとベッドに IKOリニアウェイを組み込み、送り機構に精密ボールねじを使用した、信頼性が高く、高精度・高剛性な位置決めテーブルです。２本のリニアウェイを並列に組み込むことで、安定した高い走行精度と位置決め精度、大きな搭載質量を実現しています。
テーブル幅寸法で120mm～420mmの超大形サイズまで４つの大きさがあり、これらを組み合わせた二軸仕様のテーブルもシリーズ化されています。負荷荷重が大きく、ストローク長さが比較的長い使用箇所の高精度な位置決め機構として最適です。
