TZ200X 치수｜정밀승강테이블 TZ｜MECHATRONICS 전용 사이트

치수

TZ200X 시리즈의 치수도입니다.

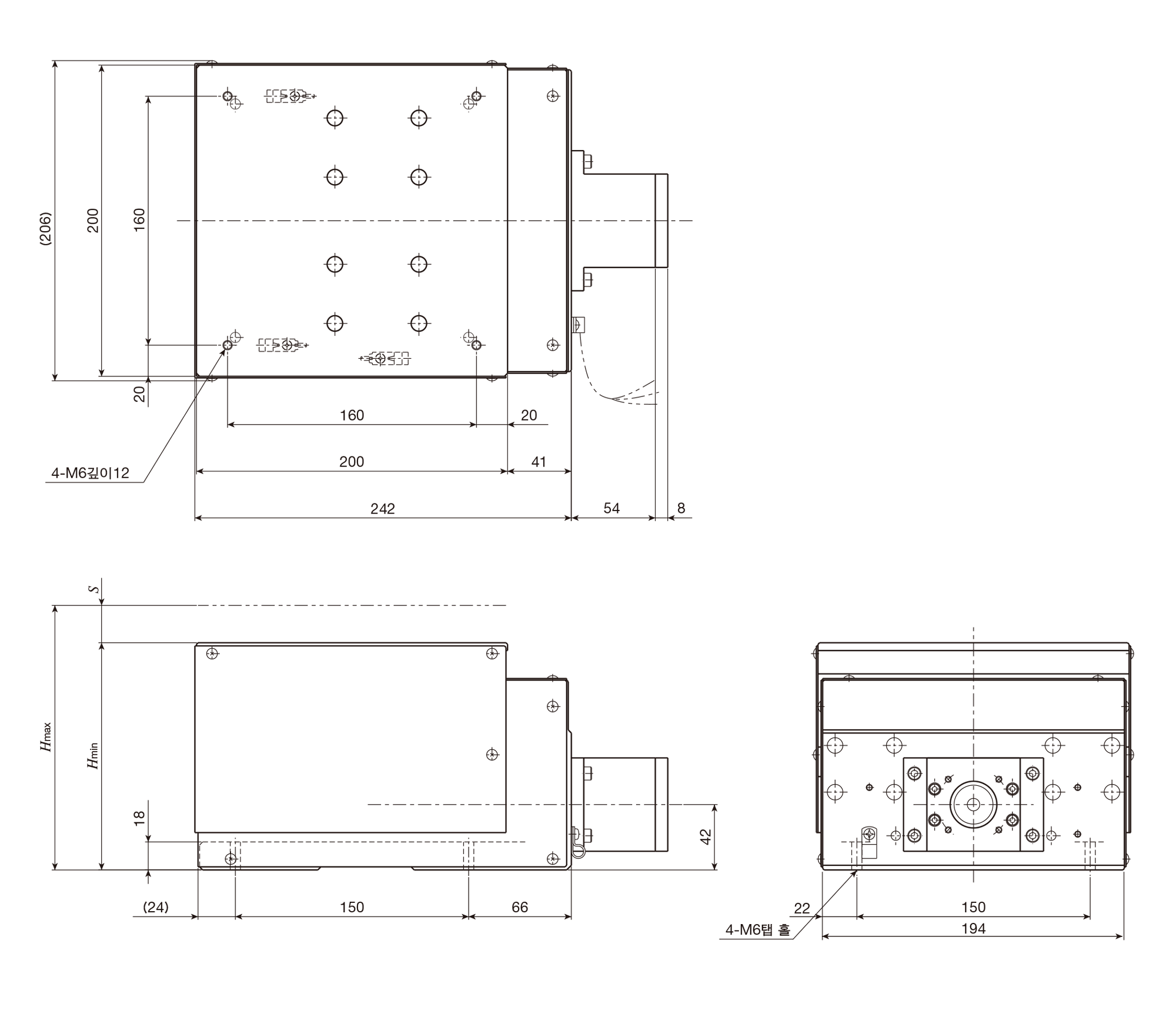

리니어 엔코더 없음

단위 mm

호칭번호	경사 감속비	질량（참고） Kg	높이 치수		스트로크 S
호칭번호	경사 감속비	질량（참고） Kg	Hmin （CW 리미트 위치）	Hmax （CCW 리미트 위치）	스트로크 S
TZ200H-2	1:2	13.2	146	170	24
TZ200H-4	1:4	12.2	132	144	12
TZ200X-2	1:2	13.3	146	170	24
TZ200X-4	1:4	12.3	132	144	12

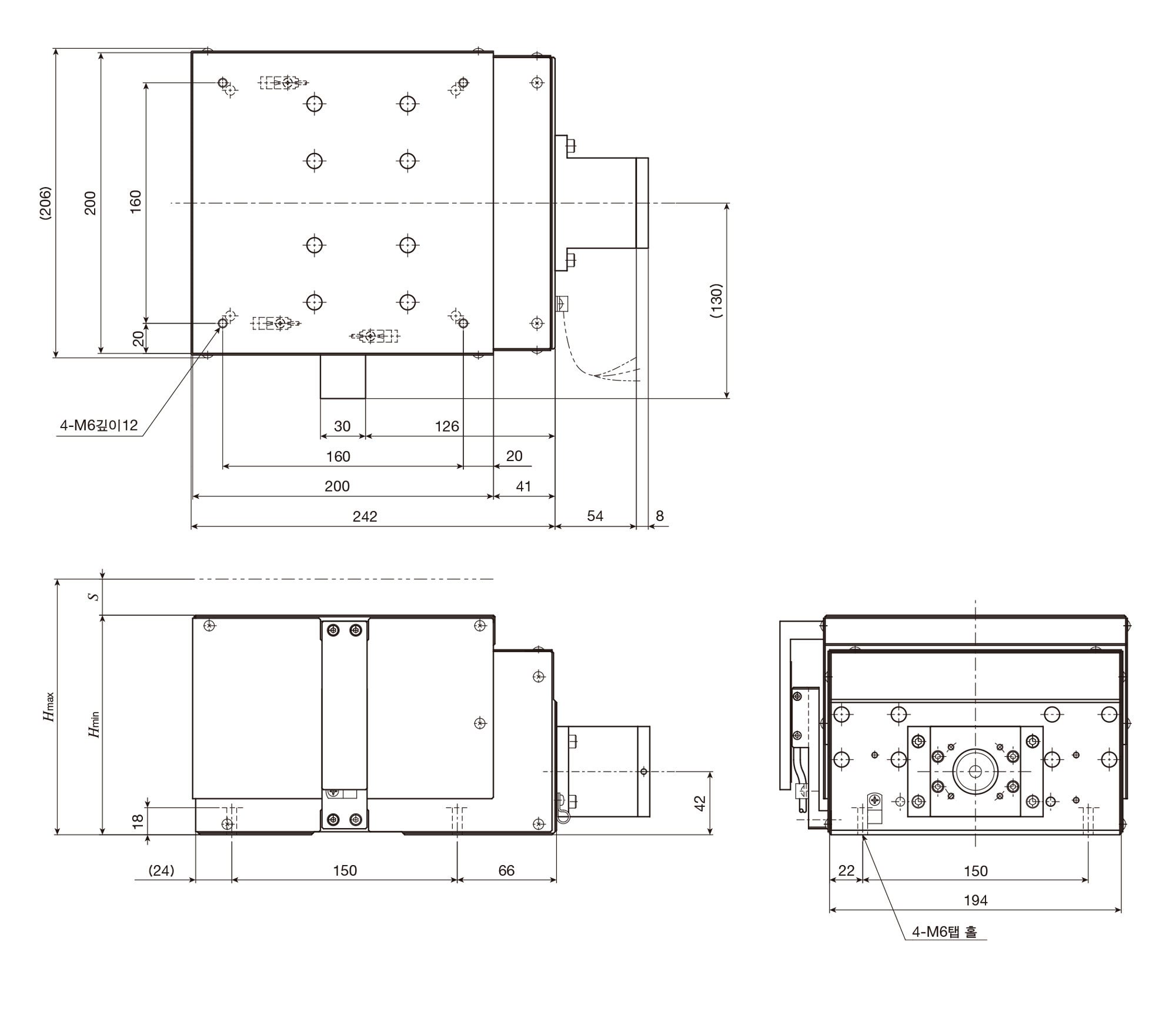

리니어 엔코더 부착

단위 mm

호칭번호	경사 감속비	질량（참고） Kg	높이 치수		스트로크 S
호칭번호	경사 감속비	질량（참고） Kg	Hmin （CW 리미트 위치）	Hmax （CCW 리미트 위치）	스트로크 S
TZ200H-2	1:2	14.2	146	170	24
TZ200H-4	1:4	13.2	132	144	12
TZ200X-2	1:2	14.3	146	170	24
TZ200X-4	1:4	13.3	132	144	12

제품관련 문의

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

TZ 특징

IKO정밀 승강 테이블 TZ은 웨치 기구를 이용해 상하방향의 정밀 위치결정을 하는 승강테이블 입니다. 웨치 기구에는 각종 산업기계에서 높은 실적 있는 IKO 리니어웨이 기술을 그대로 활용 하여 높은 정도와 강성을 콤팩트한 사이즈로 실현했습니다. 높은 정도를 필요로 하는 반도체, 액정관련 장치, 광학 관련장치에 최적입니다.
