치수
TZ200H 시리즈의 치수도입니다.

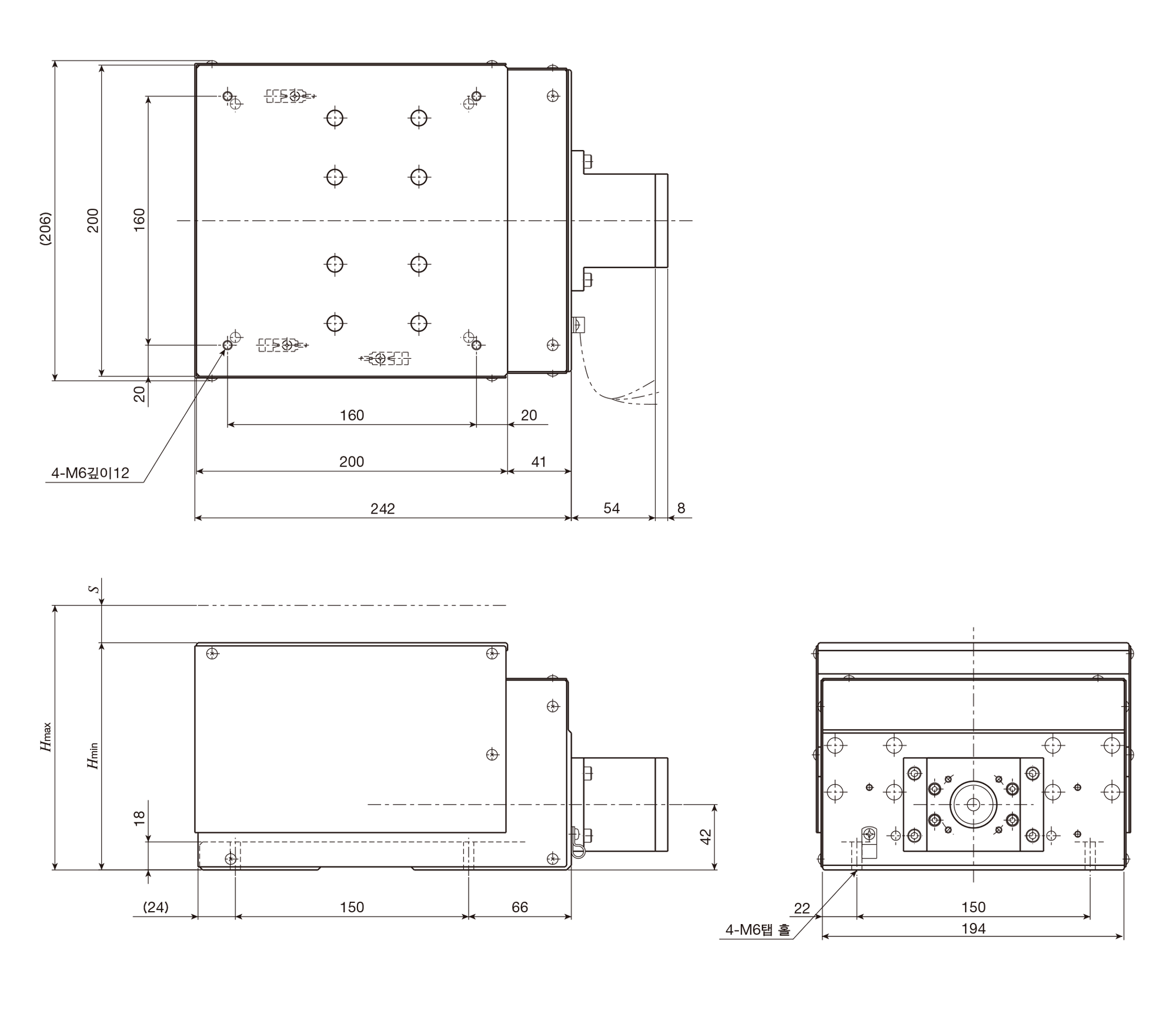

리니어 엔코더 없음
단위 mm
호칭번호 | 경사 감속비 | 질량(참고) Kg |
높이 치수 | 스트로크 S |
|
---|---|---|---|---|---|
Hmin (CW 리미트 위치) |
Hmax (CCW 리미트 위치) |
||||
TZ200H-2 | 1:2 | 13.2 | 146 | 170 | 24 |
TZ200H-4 | 1:4 | 12.2 | 132 | 144 | 12 |
TZ200X-2 | 1:2 | 13.3 | 146 | 170 | 24 |
TZ200X-4 | 1:4 | 12.3 | 132 | 144 | 12 |

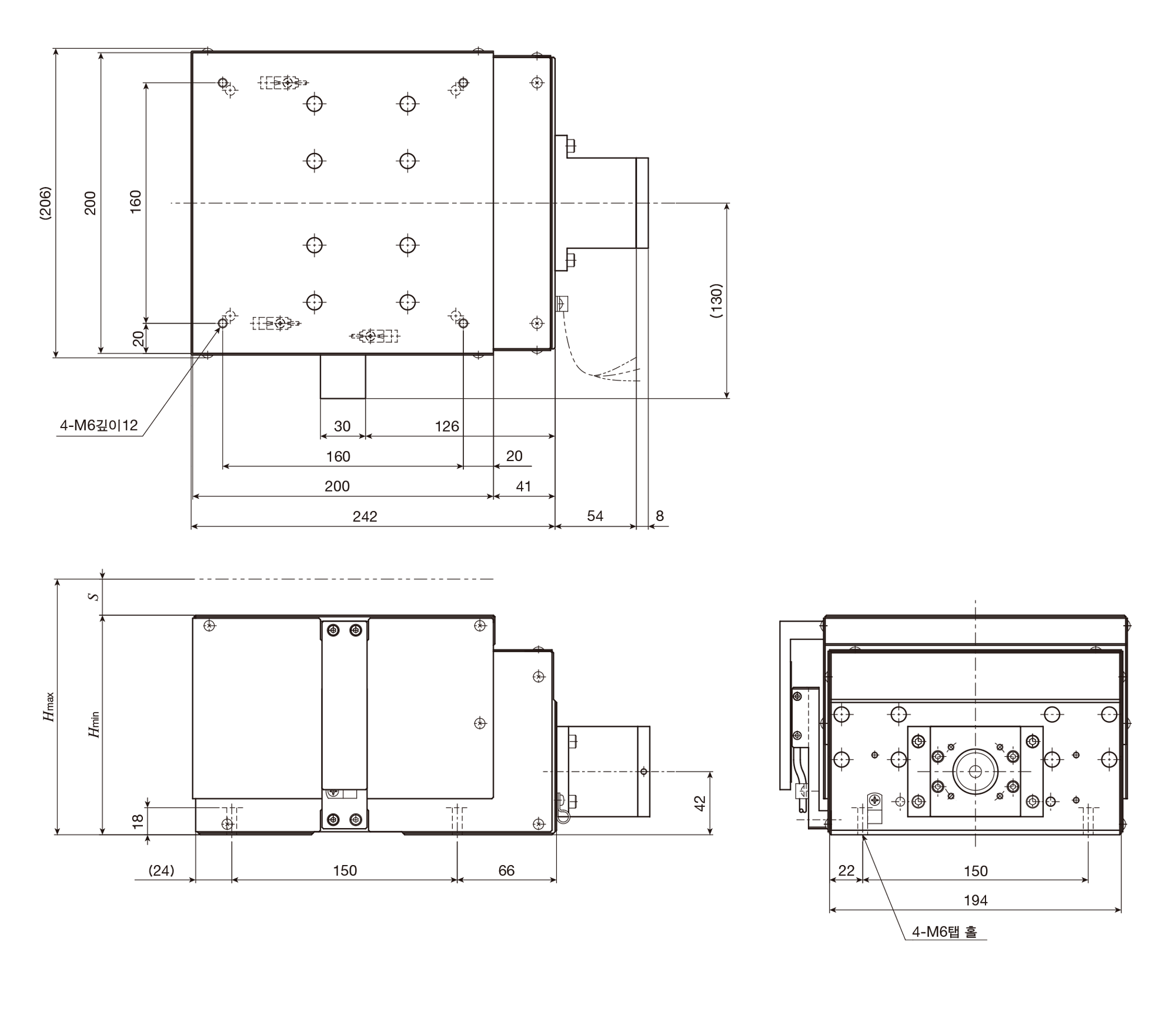

리니어 엔코더 부착
단위 mm
호칭번호 | 경사 감속비 | 질량(참고) Kg |
높이 치수 | 스트로크 S |
|
---|---|---|---|---|---|
Hmin (CW 리미트 위치) |
Hmax (CCW 리미트 위치) |
||||
TZ200H-2 | 1:2 | 14.2 | 146 | 170 | 24 |
TZ200H-4 | 1:4 | 13.2 | 132 | 144 | 12 |
TZ200X-2 | 1:2 | 14.3 | 146 | 170 | 24 |
TZ200X-4 | 1:4 | 13.3 | 132 | 144 | 12 |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
