치수
TZ120X 시리즈의 치수도입니다.

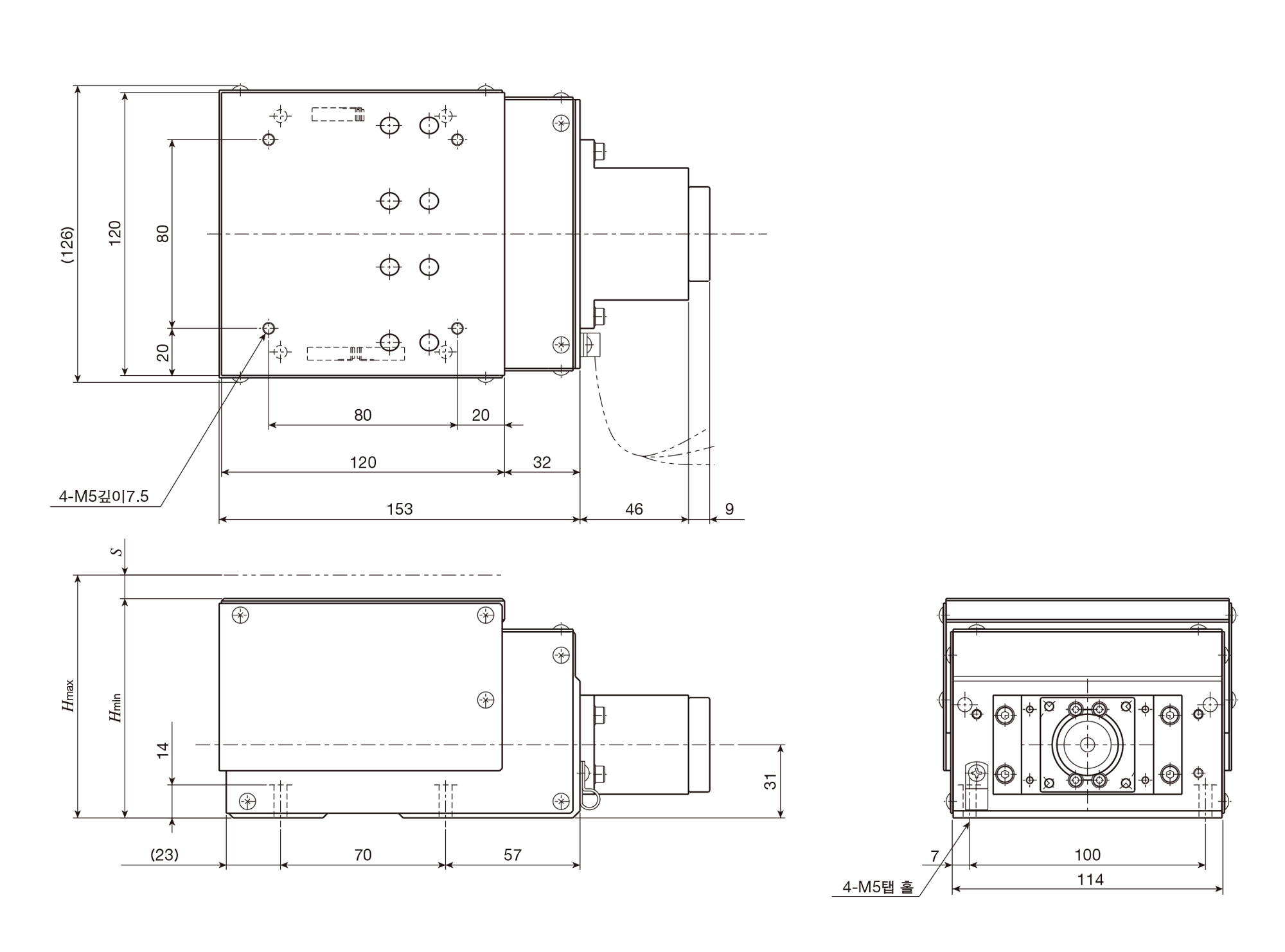

리니어 엔코더 없음
단위 mm
| 호칭번호 | 경사 감속비 | 질량（참고） Kg |
높이 치수 | 스트로크 S |
|
|---|---|---|---|---|---|
| Hmin （CW 리미트 위치） |
Hmax （CCW 리미트 위치） |
||||
| TZ120X-2 | 1:2 | 3.8 | 93 | 103 | 10 |
| TZ120X-4 | 1:4 | 3.4 | 84.5 | 89.5 | 5 |

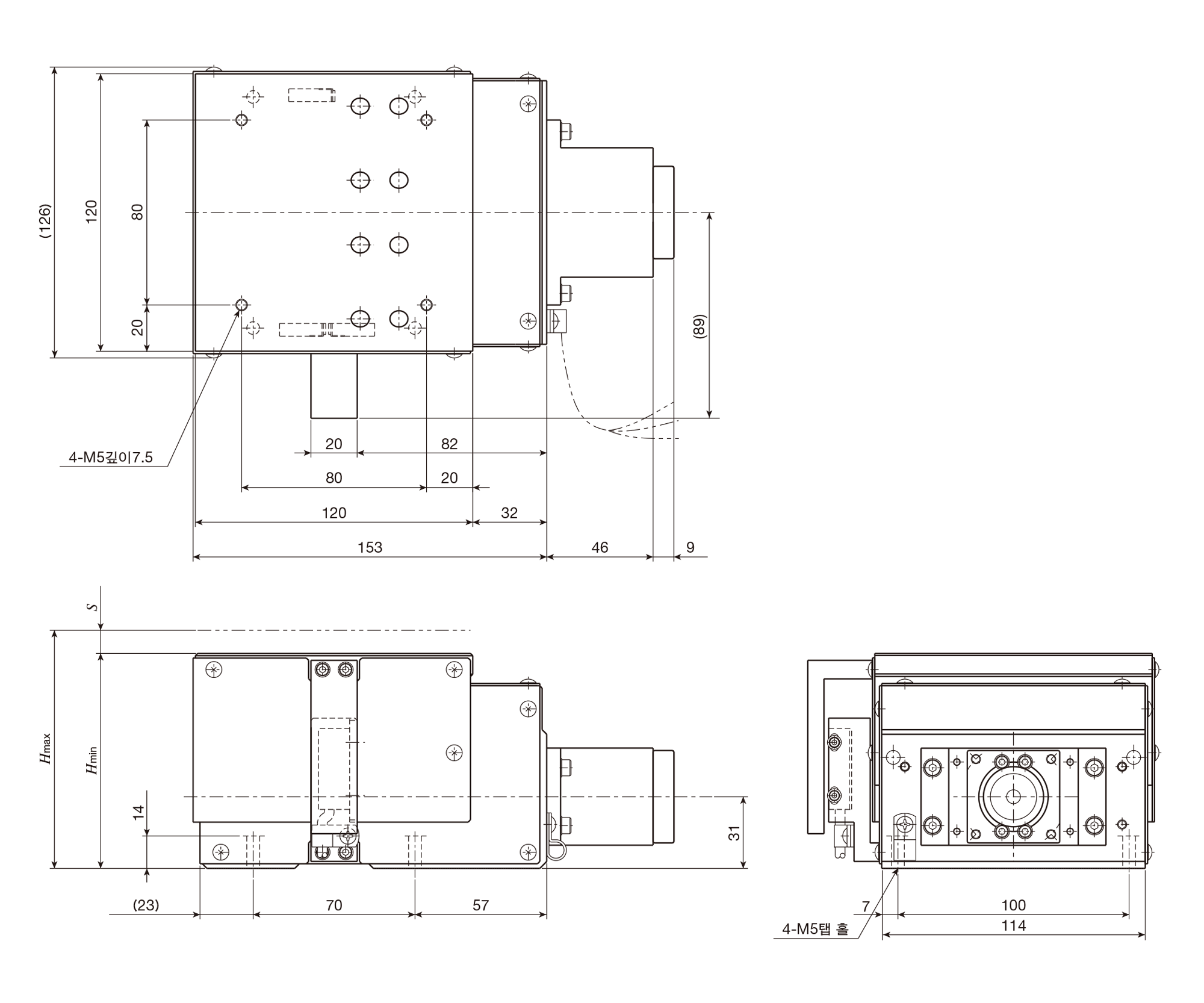

리니어 엔코더 부착
단위 mm
| 호칭번호 | 경사 감속비 | 질량（참고） Kg |
높이 치수 | 스트로크 S |
|
|---|---|---|---|---|---|
| Hmin （CW 리미트 위치） |
Hmax （CCW 리미트 위치） |
||||
| TZ120X-2 | 1:2 | 4.5 | 93 | 103 | 10 |
| TZ120X-4 | 1:4 | 4.1 | 84.5 | 89.5 | 5 |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
