치수

AM60 시리즈의 치수도입니다.

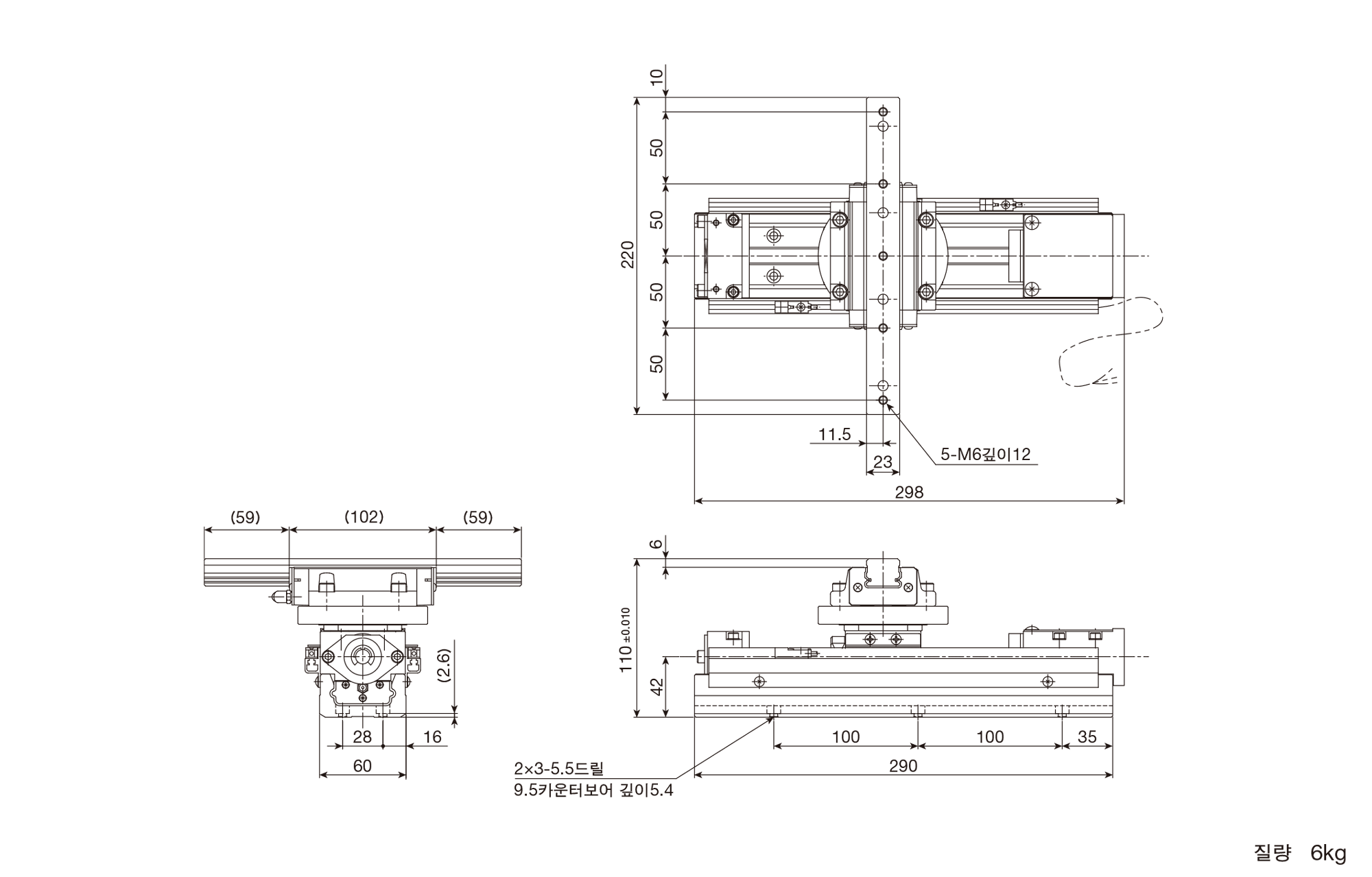

모터 어터치먼트 없음ㆍ볼스크류 부착

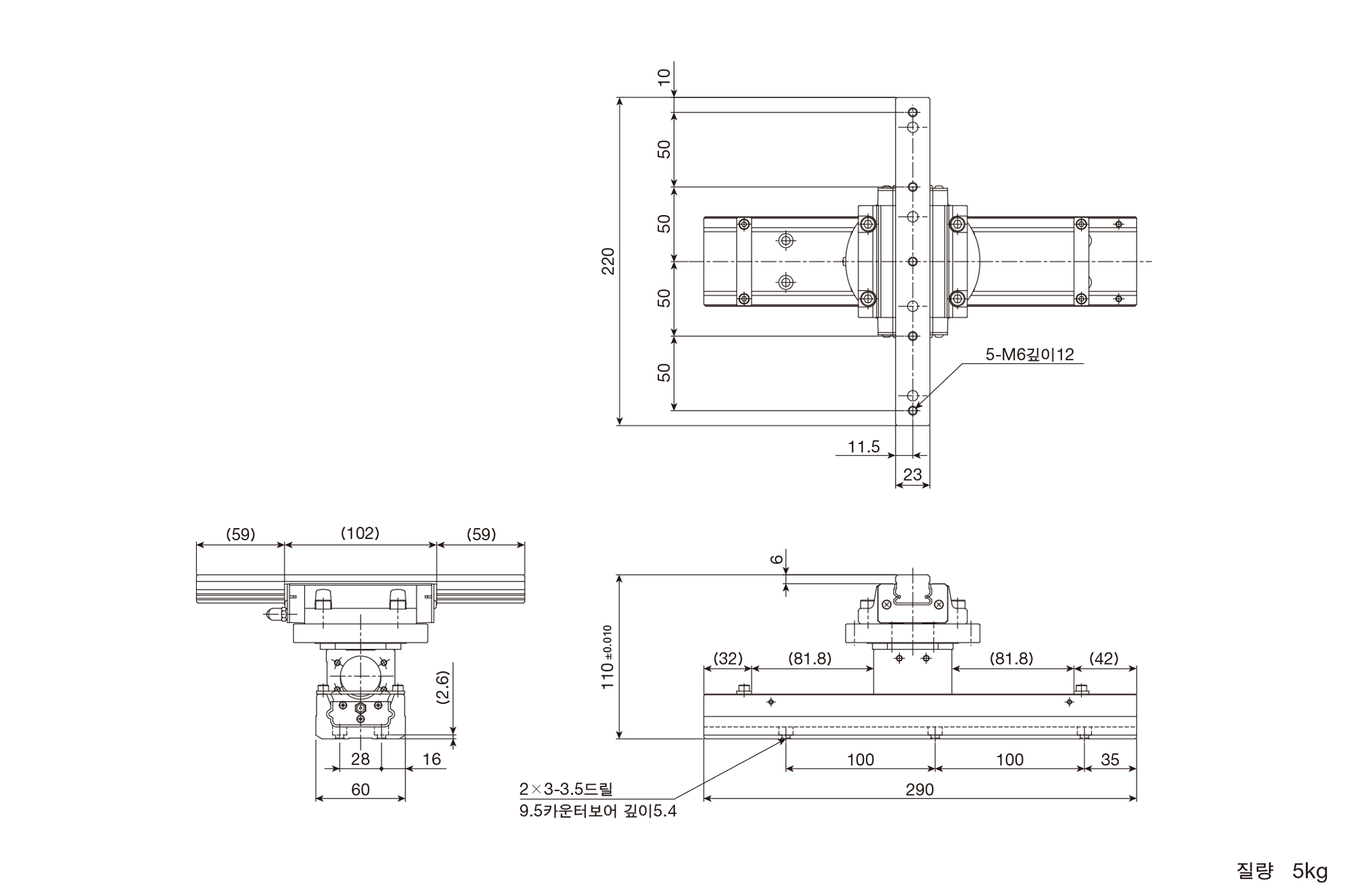

볼스크류 없음

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

AM 특징

IKO얼라인먼트 모듈AM은 정밀 위치결정 테이블TU와 고강성형 크로스롤러베어링, 리니어웨이E를 조합하여 얼라인먼트 스테이지용으로 개발된 위치결정 모듈입니다. 높이 치수의 허용차를 ±10μm로 고정밀도 관리하고 있으므로 각 얼라인먼트 모듈의 높이를 조정하지 않고도 얼라인먼트 스테이지를 구성할 수 있습니다.
