치수
LT100CEGS 시리즈의 치수도입니다.

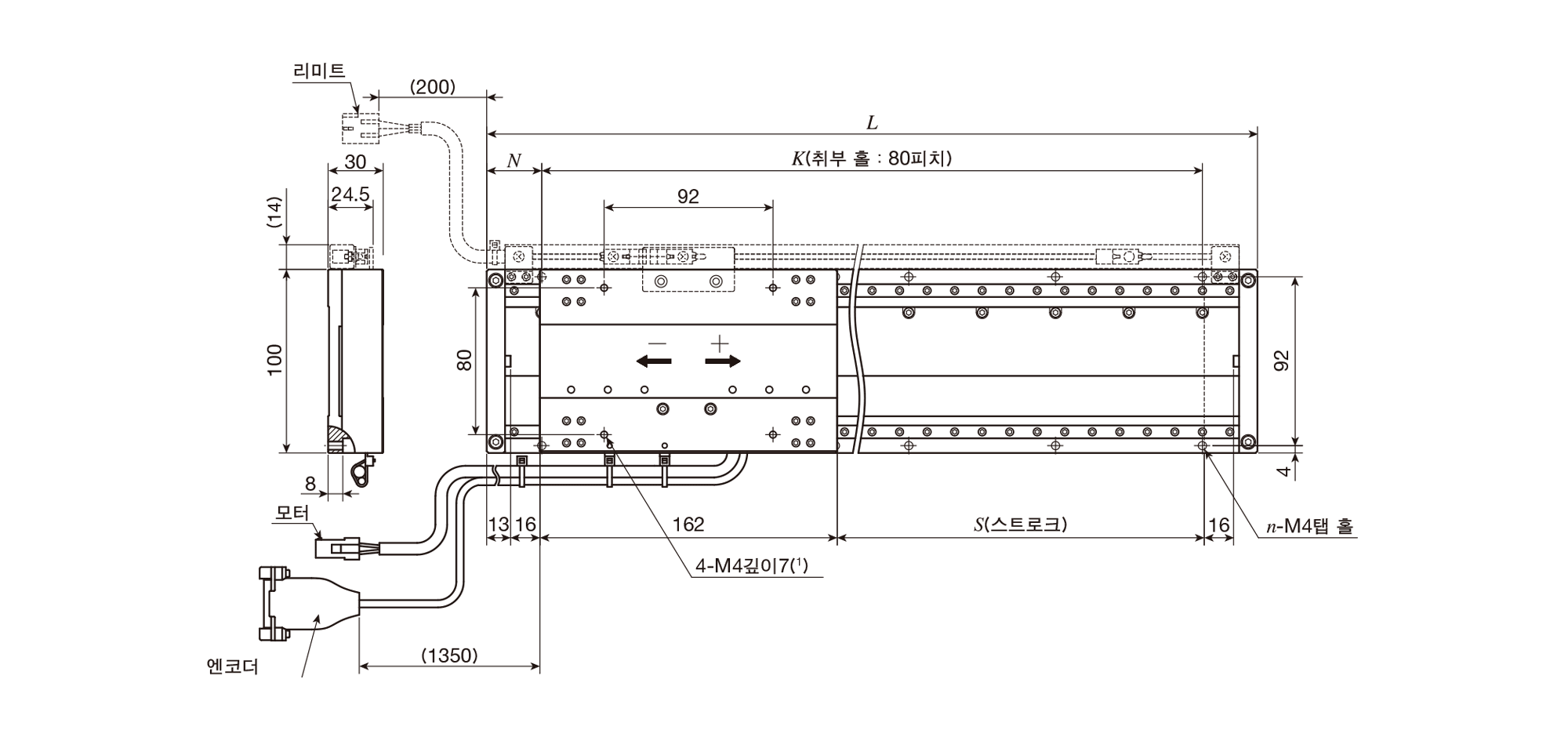

LT100CEGS 싱글 테이블
단위 mm
| 호칭번호 | 스트로크 S（2） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT100CEGS－200 | 200 | 420 | 50 | 320 | 10 | 4.9 | 0.58 |
| LT100CEGS－400 | 400 | 620 | 30 | 560 | 16 | 6.9 | |
| LT100CEGS－600 | 600 | 820 | 50 | 720 | 20 | 9.0 | |
| LT100CEGS－800 | 800 | 1020 | 30 | 960 | 26 | 11.1 | |
| LT100CEGS－1000 | 1000 | 1220 | 50 | 1120 | 30 | 13.1 | |
| 주（1） | 취부 볼트의 길이가 너무 길면 가동 테이블의 주행 성능에 악영향을 끼칠수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오. |
| （2） | 기타 스트로크에 대해서는 IKO에 문의해 주십시오. |
| 비고 | 치수 도면에 파선 부분은, 센서 부착 사양/SC를 표시합니다. |

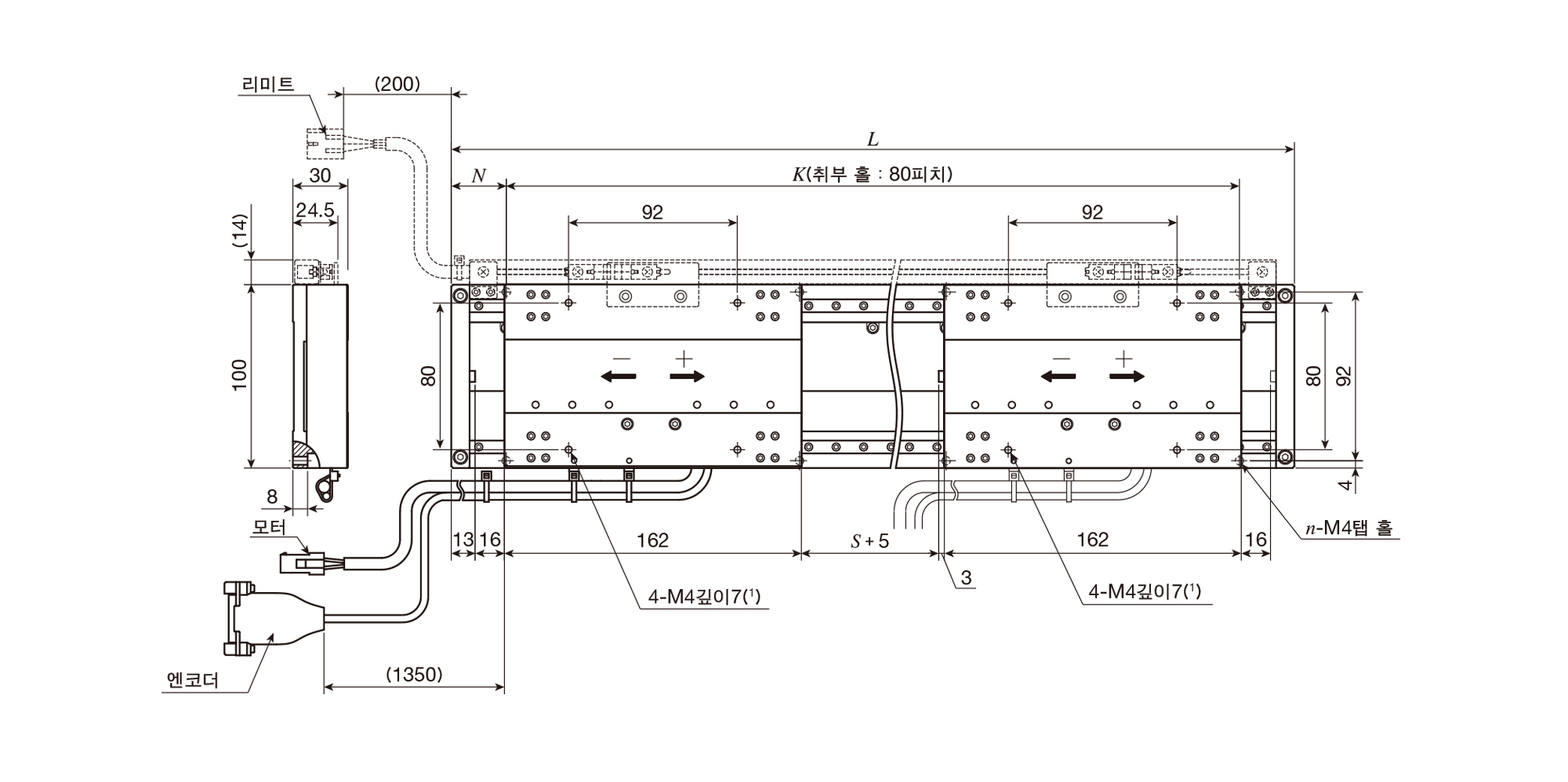

LT100CEGS/T2 트윈 테이블
단위 mm
| 호칭번호 | 스트로크 S（2） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT100CEGS－230/T2 | 230 | 620 | 30 | 560 | 16 | 7.5 | 0.58 |
| LT100CEGS－430/T2 | 430 | 820 | 50 | 720 | 20 | 9.6 | |
| LT100CEGS－630/T2 | 630 | 1020 | 30 | 960 | 26 | 11.7 | |
| LT100CEGS－830/T2 | 830 | 1220 | 50 | 1120 | 30 | 13.7 | |
| 주（1） | 취부 볼트의 길이가 너무 길면 가동 테이블의 주행 성능에 악영향을 끼칠수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오. |
| （2） | 기타 스트로크에 대해서는 IKO에 문의해 주십시오. |
| 비고 | 치수 도면에 파선 부분은, 센서 부착 사양/SC를 표시합니다. |

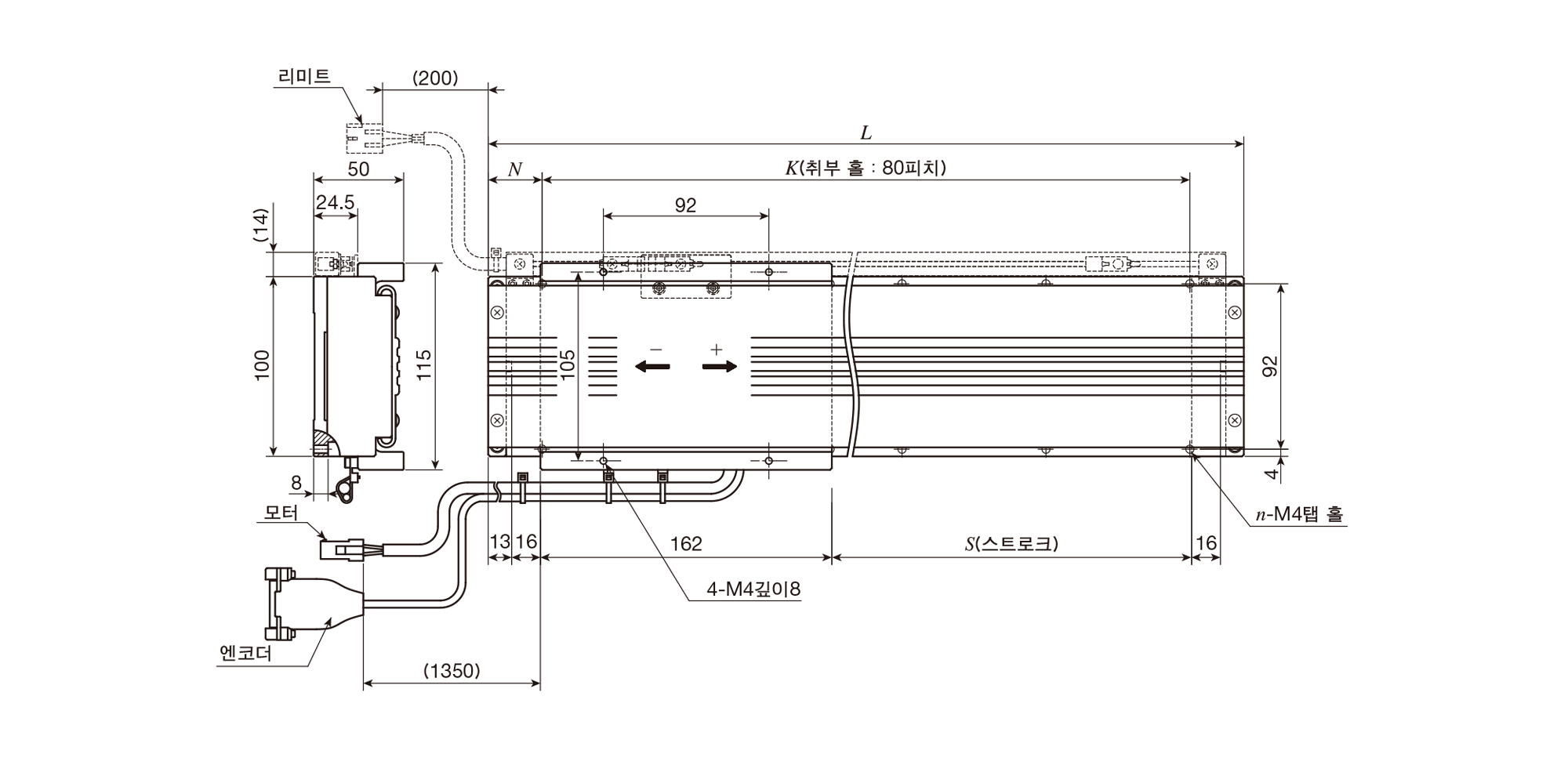

LT100CEGF/D 커버 부착 싱글 테이블
단위 mm
| 호칭번호 | 스트로크 S（1） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT100CEGF－200/D | 200 | 420 | 50 | 320 | 10 | 5.6 | 0.93 |
| LT100CEGF－400/D | 400 | 620 | 30 | 560 | 16 | 7.8 | |
| LT100CEGF－600/D | 600 | 820 | 50 | 720 | 20 | 10.0 | |
| LT100CEGF－800/D | 800 | 1020 | 30 | 960 | 26 | 12.2 | |
| LT100CEGF－1000/D | 1000 | 1220 | 50 | 1120 | 30 | 14.4 | |
| 주（1） | 기타 스트로크에 대해서는 IKO에 문의해 주십시오. |
| 비고 | 치수 도면에 파선 부분은, 센서 부착 사양/SC를 표시합니다. |

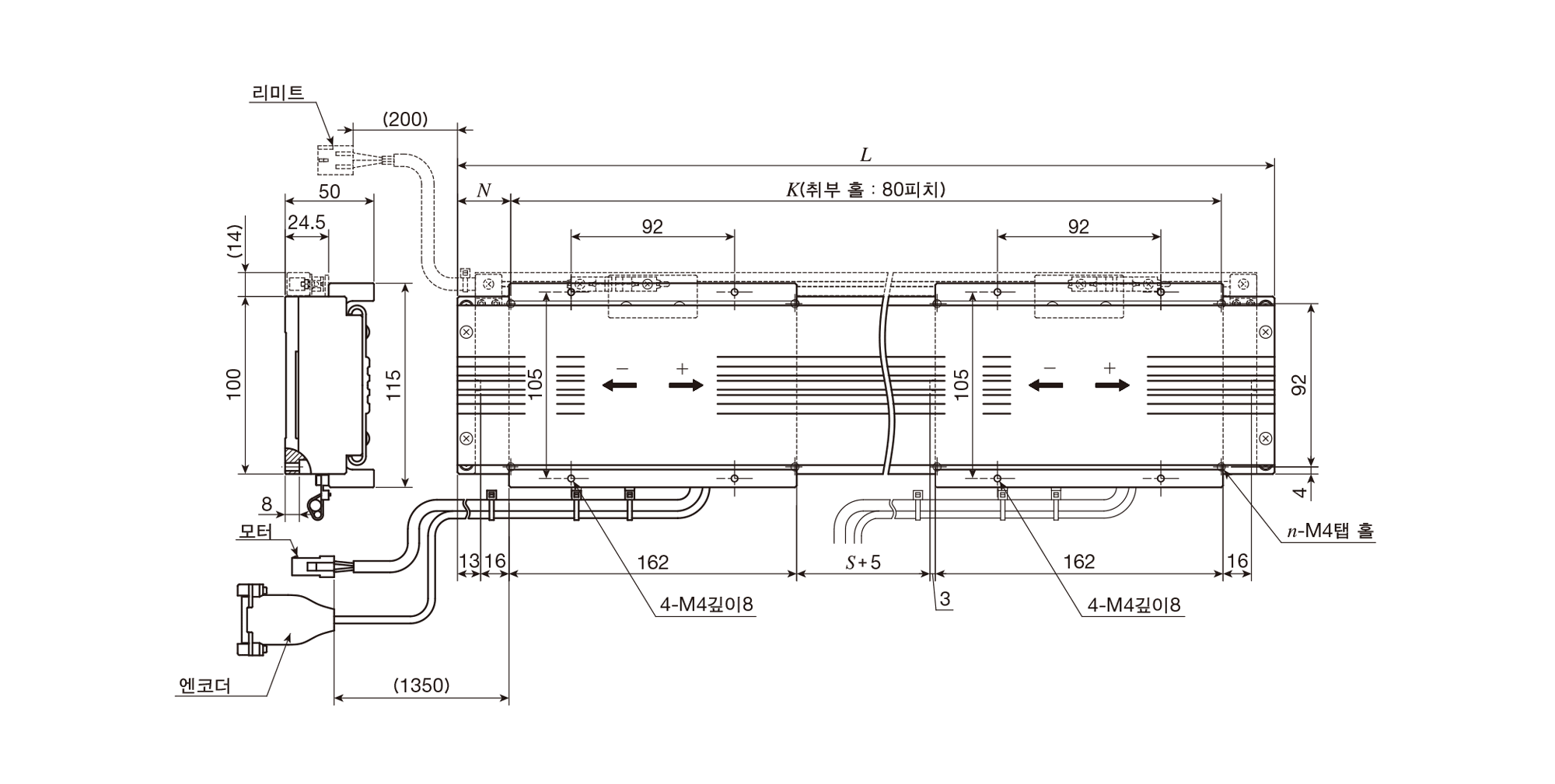

LT100CEGF/DT2 커버 부착 트윈 테이블
단위 mm
| 호칭번호 | 스트로크 S（1） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT100CEGF－230/DT2 | 230 | 620 | 30 | 560 | 16 | 8.7 | 0.93 |
| LT100CEGF－430/DT2 | 430 | 820 | 50 | 720 | 20 | 10.9 | |
| LT100CEGF－630/DT2 | 630 | 1020 | 30 | 960 | 26 | 13.2 | |
| LT100CEGF－830/DT2 | 830 | 1220 | 50 | 1120 | 30 | 15.4 | |
| 주（1） | 기타 스트로크에 대해서는IKO로 문의하여 주십시오. |
| 비고 | 치수 도면에 파선 부분은, 센서 부착 사양/SC를 표시합니다. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
