寸法図

TZ120Xの寸法図になります。

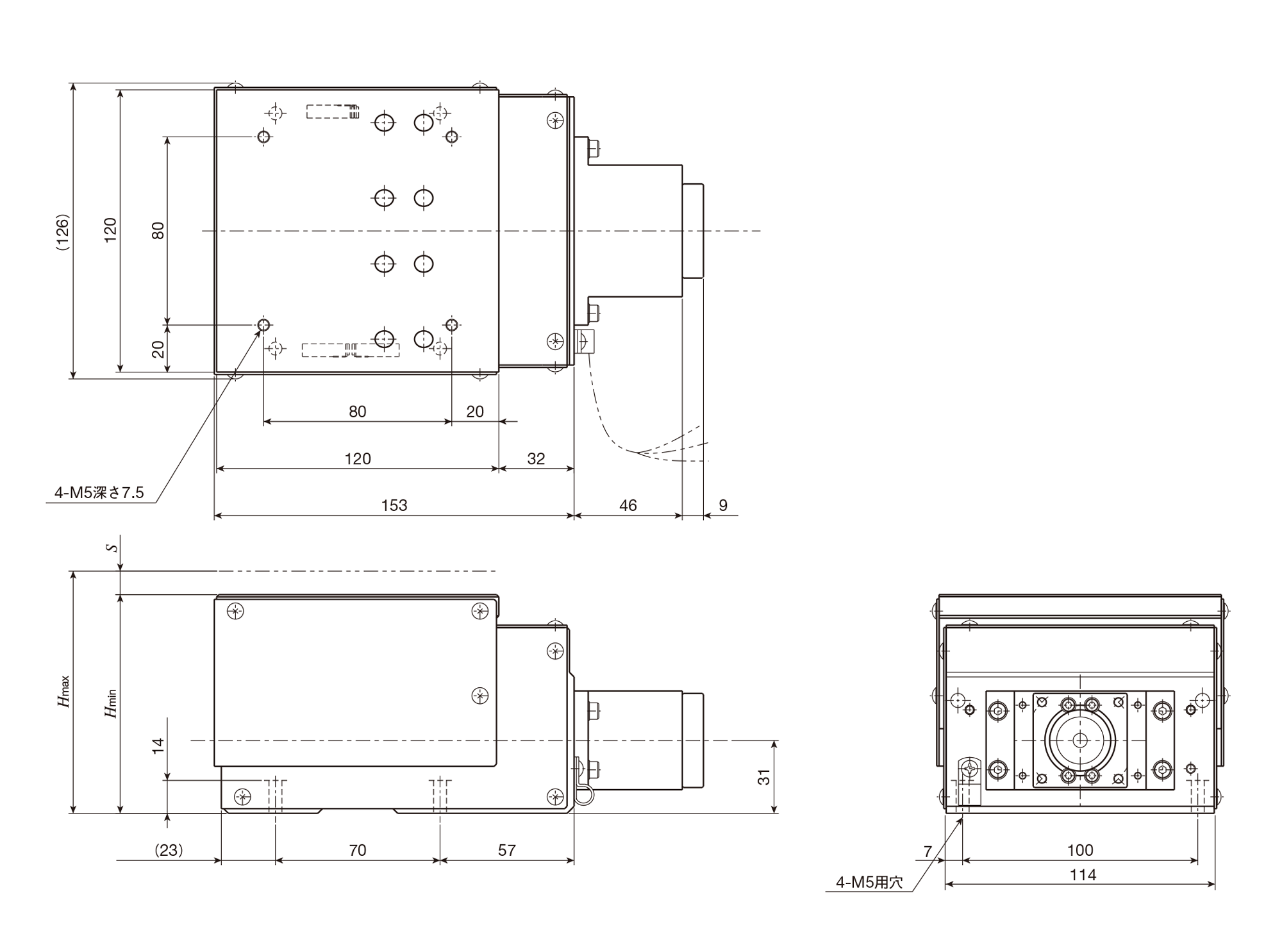

リニアエンコーダなし

単位 mm

呼び番号	くさび減速比	質量（参考） Kg	高さ寸法		ストローク長さ S
呼び番号	くさび減速比	質量（参考） Kg	Hmin （CWリミット位置）	Hmax （CCWリミット位置）	ストローク長さ S
TZ120X-2	1:2	3.8	93	103	10
TZ120X-4	1:4	3.4	84.5	89.5	5

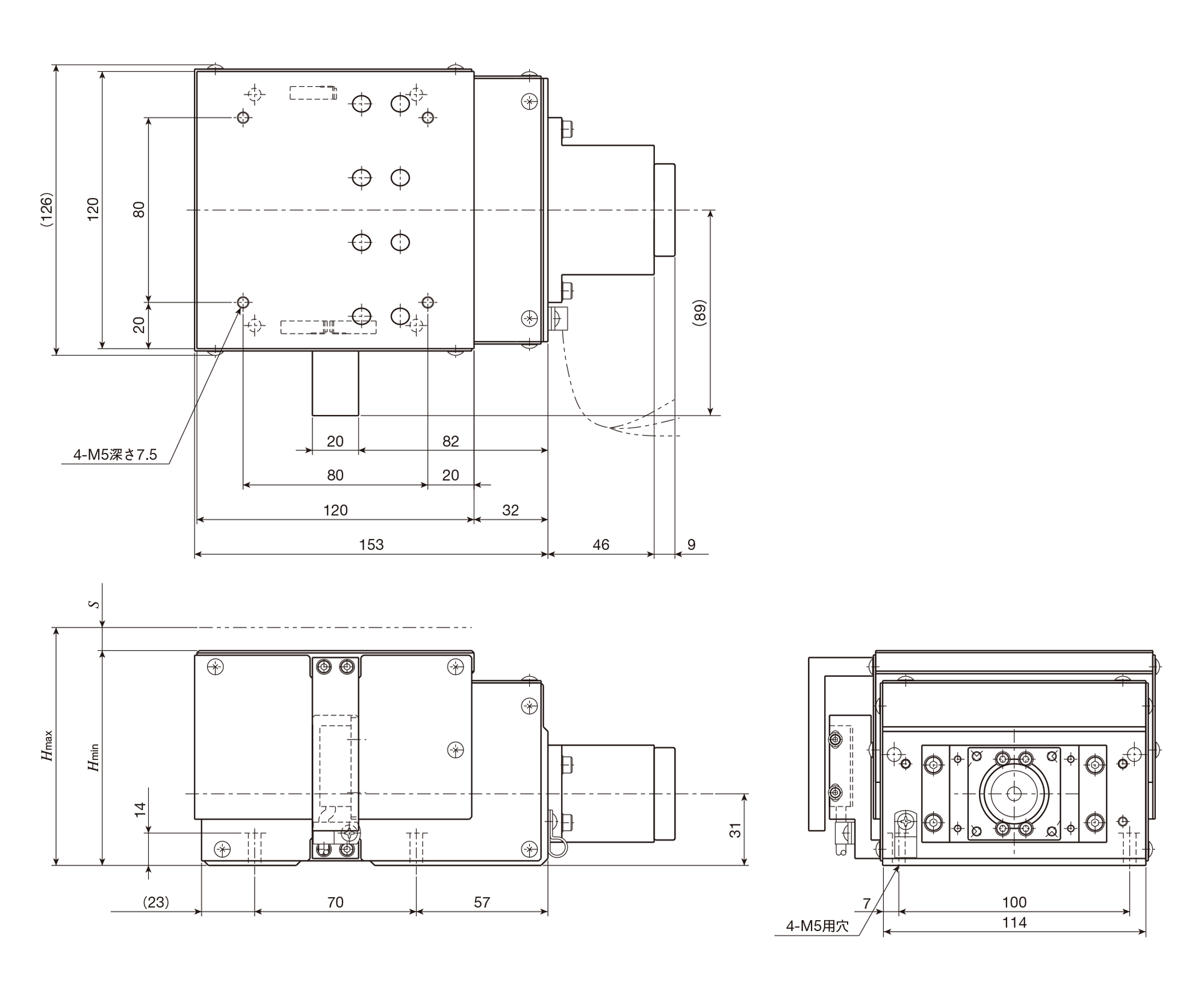

リニアエンコーダ付き

単位 mm

呼び番号	くさび減速比	質量（参考） Kg	高さ寸法		ストローク長さ S
呼び番号	くさび減速比	質量（参考） Kg	Hmin （CWリミット位置）	Hmax （CCWリミット位置）	ストローク長さ S
TZ120X-2	1:2	4.5	93	103	10
TZ120X-4	1:4	4.1	84.5	89.5	5

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TZ特長

IKO精密昇降テーブルTZは、くさび機構を利用して、上下方向の精密位置決めを行うための昇降テーブルです。くさび機構には、各種産業機械で高い実績のあるIKO リニアウェイの技術をそのまま活用することで、高い精度と剛性をコンパクトなサイズで実現しています。高い精度を必要とする、半導体・液晶関連製造装置・光関連装置に最適です。
