寸法図
TS260/350の寸法図になります。

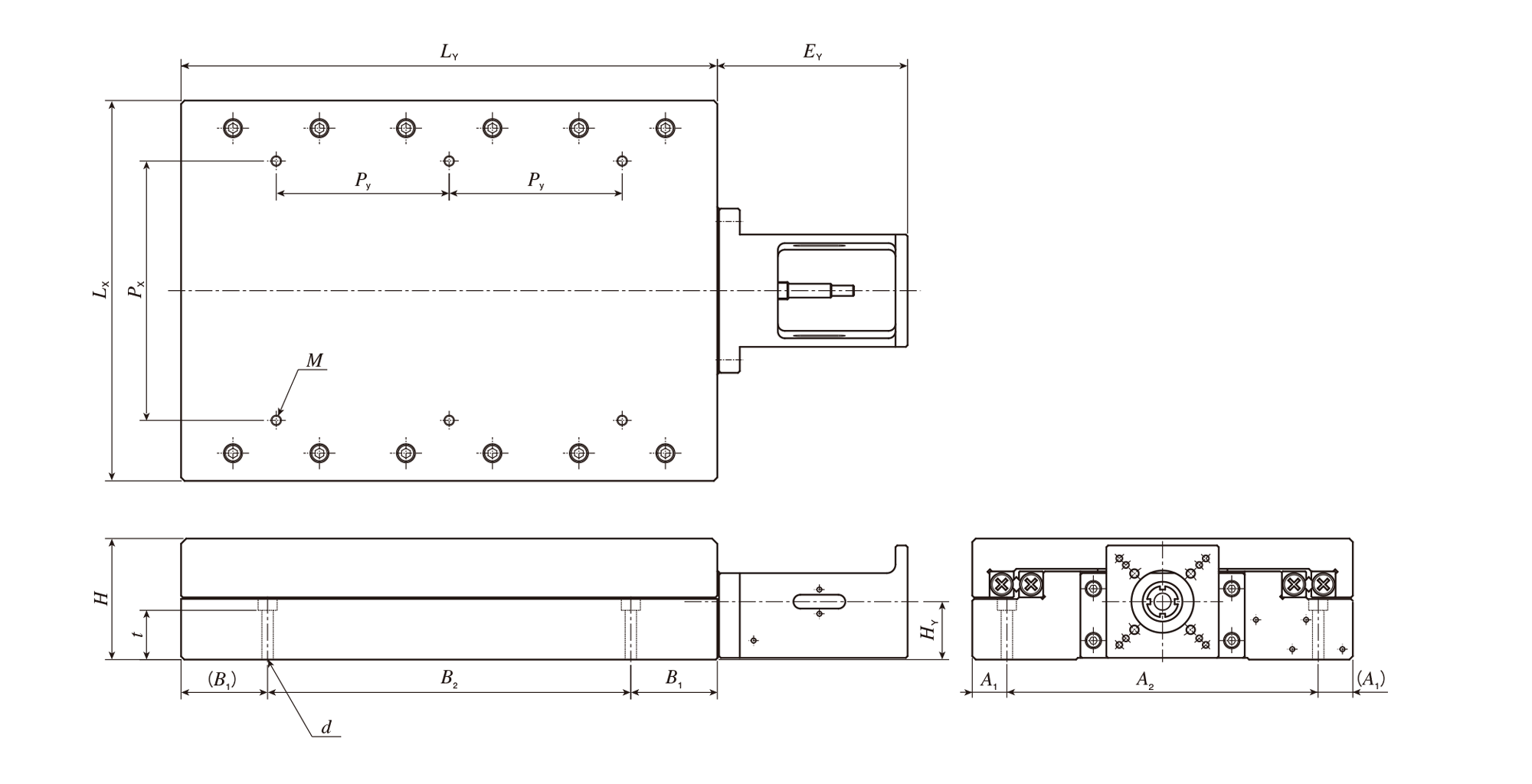

センサなし仕様

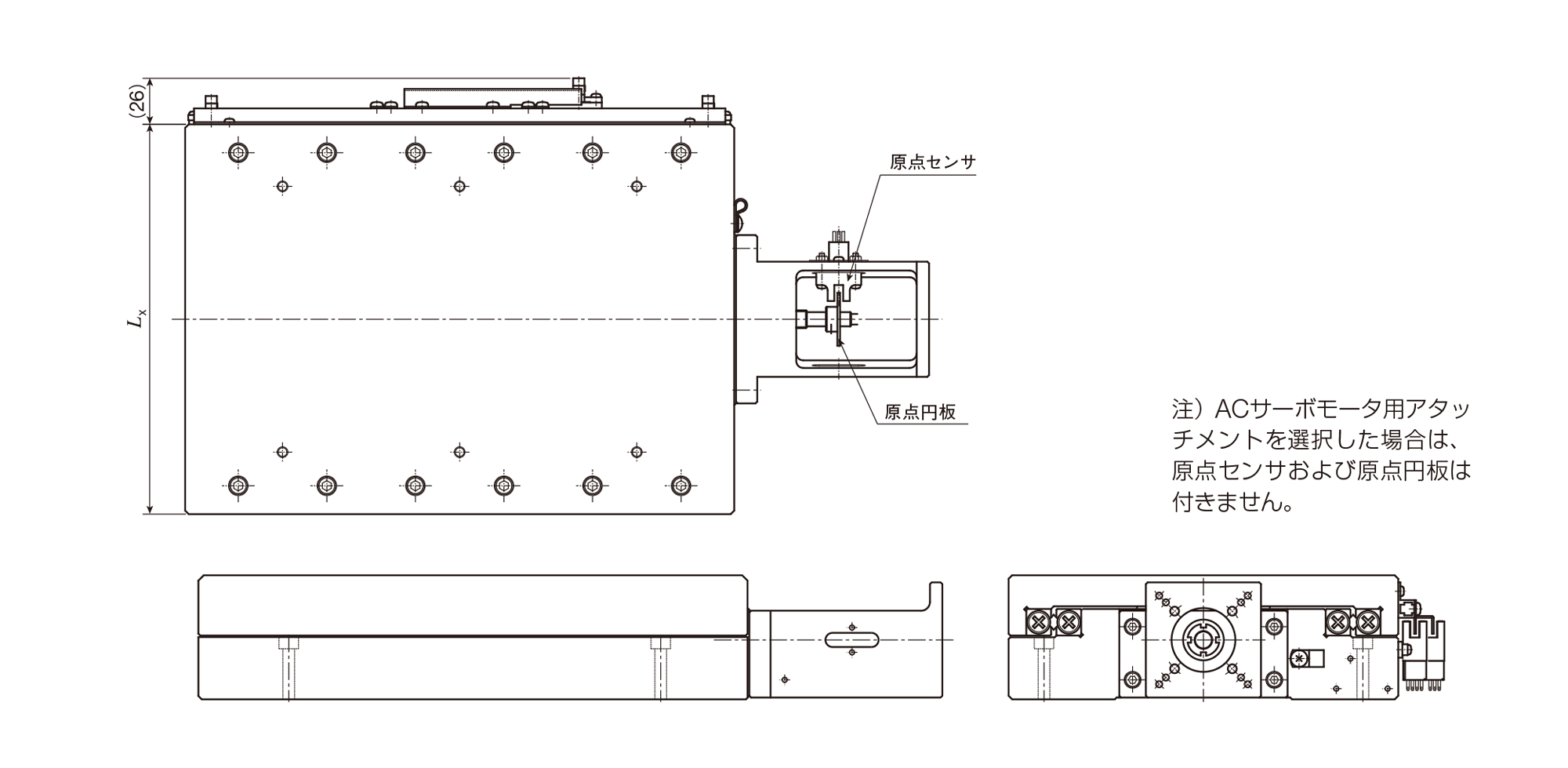

センサ付き仕様
単位 mm
| 呼び番号 | テーブル寸法 | ストローク長さ | EY | 軸心高さ HY |
||
|---|---|---|---|---|---|---|
| LX | LY | H | ||||
| TS125/220(1) | 125 | 220 | 60 | 120 | 71 | 31.5 |
| TS220/310 | 220 | 310 | 70 | 180 | 110 | 33.5 |
| TS260/350 | 260 | 350 | 100 | 250 | 120 | 47.5 |
| 呼び番号 | 取付ねじ | ベッド取付関係寸法 | 参考質量(2) Kg |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M(3) | PX | PY | d | t | A1 | A2 | B1 | B2 | ||
| TS125/220(1) | 6-M5深さ10 | 70 | 75 | 4-M5用 | 29.6 | 12.5 | 100 | 20 | 180 | 11 |
| TS220/310 | 6-M6深さ12 | 150 | 100 | 4-M6用 | 28.5 | 20 | 180 | 50 | 210 | 27 |
| TS260/350 | 6-M6深さ12 | 150 | 125 | 4-M8用 | 45.4 | 22.5 | 215 | 50 | 250 | 48 |
| 注(1) | モータブラケットは、テーブル上面より1.5mm高くなっています。 |
| (2) | センサの質量は含まれていません。 |
| (3) | 取付けねじのねじ込み深さが長すぎるとスライドテーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
