寸法図
TM15の寸法図になります。

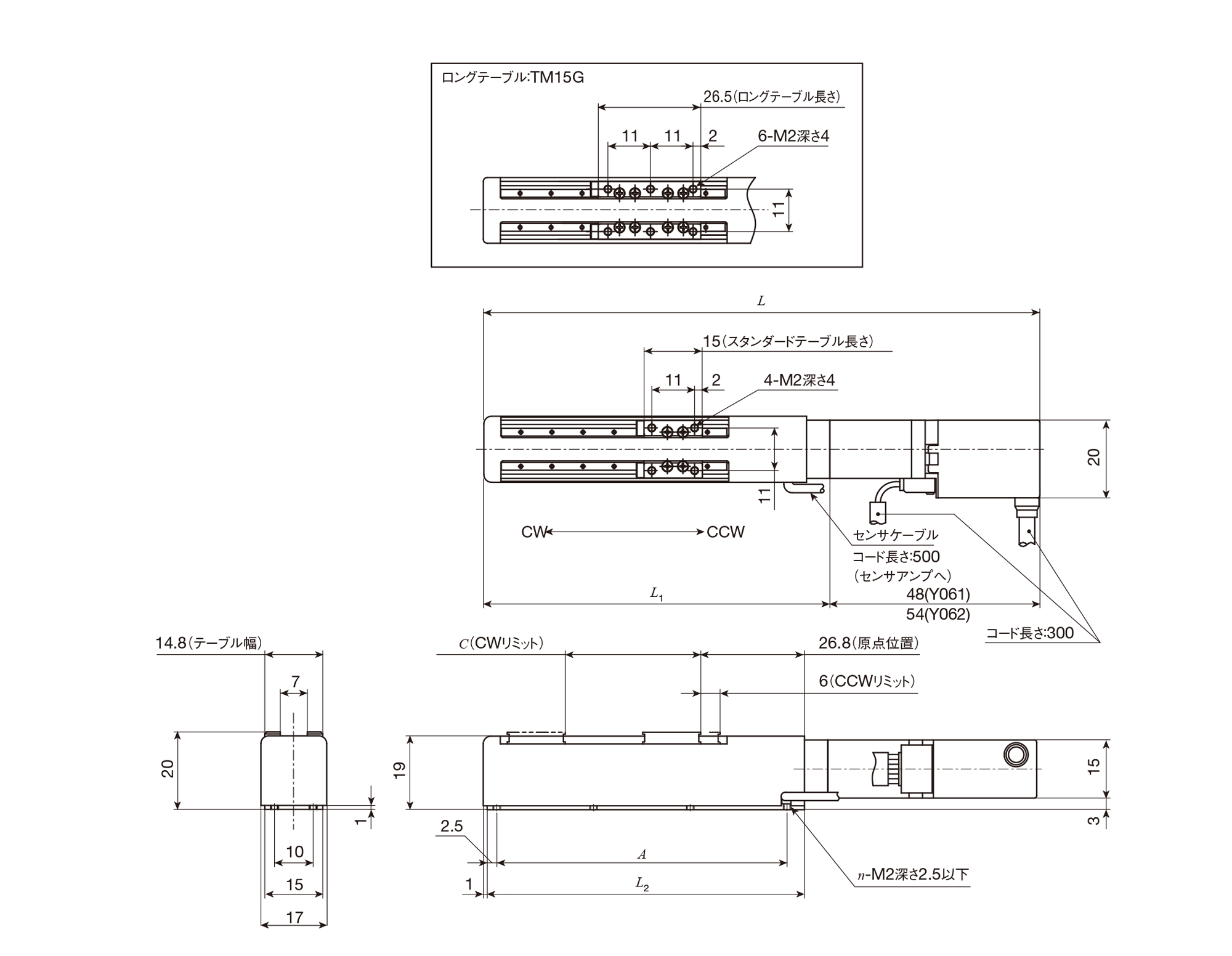

ACサーボモータ仕様
単位 mm
| 形式と大きさ | ストローク寸法 | テーブル寸法 | 質量（1） （参考） Kg |
||||||
|---|---|---|---|---|---|---|---|---|---|
| 有効ストローク長さ（2） | CWリミット位置 C |
全長 L | L1 | L2 | ベッド取付穴 | ||||
| Y061 | Y062 | A(個数xピッチ) | n | ||||||
| TM15 -20 | 20 | 16 | 117 | 123 | 69 | 62 | 50(2x25) | 6 | 0.15 |
| TM15 -40 | 40 | 36 | 137 | 143 | 89 | 82 | 75(3x25) | 8 | 0.16 |
| TM15 -60 | 60 | 56 | 157 | 163 | 109 | 102 | 96(4x24) | 10 | 0.17 |
| TM15G-10 | 10 | 4.5 | 117 | 123 | 69 | 62 | 50(2x25) | 6 | 0.16 |
| TM15G-30 | 30 | 24.5 | 137 | 143 | 89 | 82 | 75(3x25) | 8 | 0.17 |
| TM15G-50 | 50 | 44.5 | 157 | 163 | 109 | 102 | 96(4x24) | 10 | 0.18 |
| 注（1） | Y061を指定した場合の値です。Y062を指定した場合は、0.01kg増加します。 |
| 注（2） | センサ位置は調整できません。有効ストローク長さはリミットセンサ間で確実に確保できるストローク長さを示します。 |
| 備考 | 樹脂製のテーブルカバーを使用していますが、ステンレス鋼製のテーブルカバーの製作も可能です。ご要望の際はIKOにお問い合わせください。 |

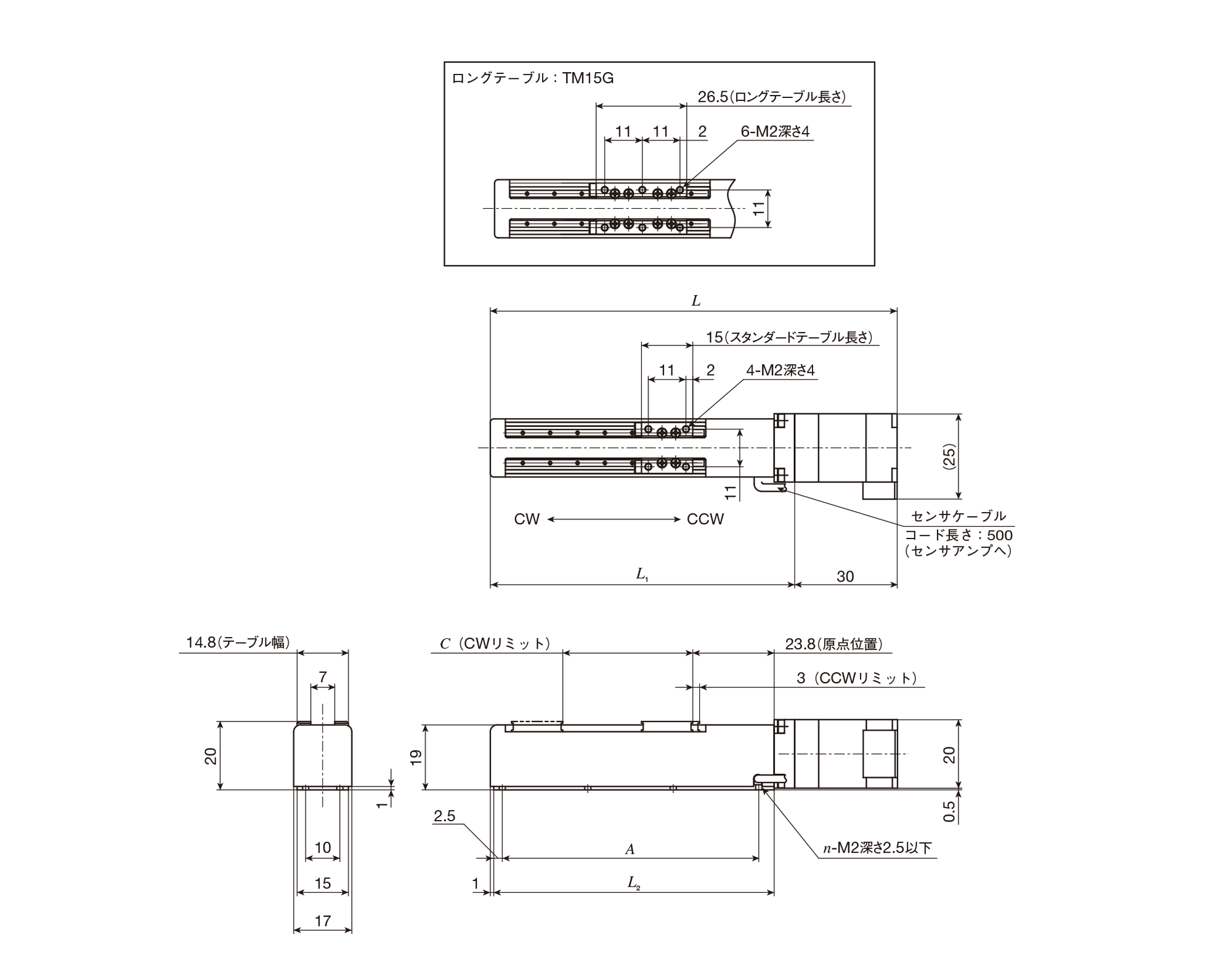

ステッピングモータ仕様
単位 mm
| 形式と大きさ | ストローク寸法 | テーブル寸法 | 質量 （参考） Kg |
|||||
|---|---|---|---|---|---|---|---|---|
| 有効ストローク長さ（1） | CWリミット位置 C |
全長 L | L1 | L2 | ベッド取付穴 | |||
| A(個数xピッチ) | n | |||||||
| TM15 -20 | 20 | 19 | 99 | 69 | 62 | 50(2x25) | 6 | 0.15 |
| TM15 -40 | 40 | 39 | 119 | 89 | 82 | 75(3x25) | 8 | 0.16 |
| TM15 -60 | 60 | 59 | 139 | 109 | 102 | 96(4x24) | 10 | 0.17 |
| TM15G-10 | 10 | 7.5 | 99 | 69 | 62 | 50(2x25) | 6 | 0.16 |
| TM15G-30 | 30 | 27.5 | 119 | 89 | 82 | 75(3x25) | 8 | 0.17 |
| TM15G-50 | 50 | 47.5 | 139 | 109 | 102 | 96(4x24) | 10 | 0.18 |
| 注（1） | センサ位置は調整できません。有効ストローク長さはリミットセンサ間で確実に確保できるストローク長さを示します。 |
| 備考 | 樹脂製のテーブルカバーを使用していますが、ステンレス鋼製のテーブルカバーの製作も可能です。ご要望の際はIKOにお問い合わせください。 |
掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
