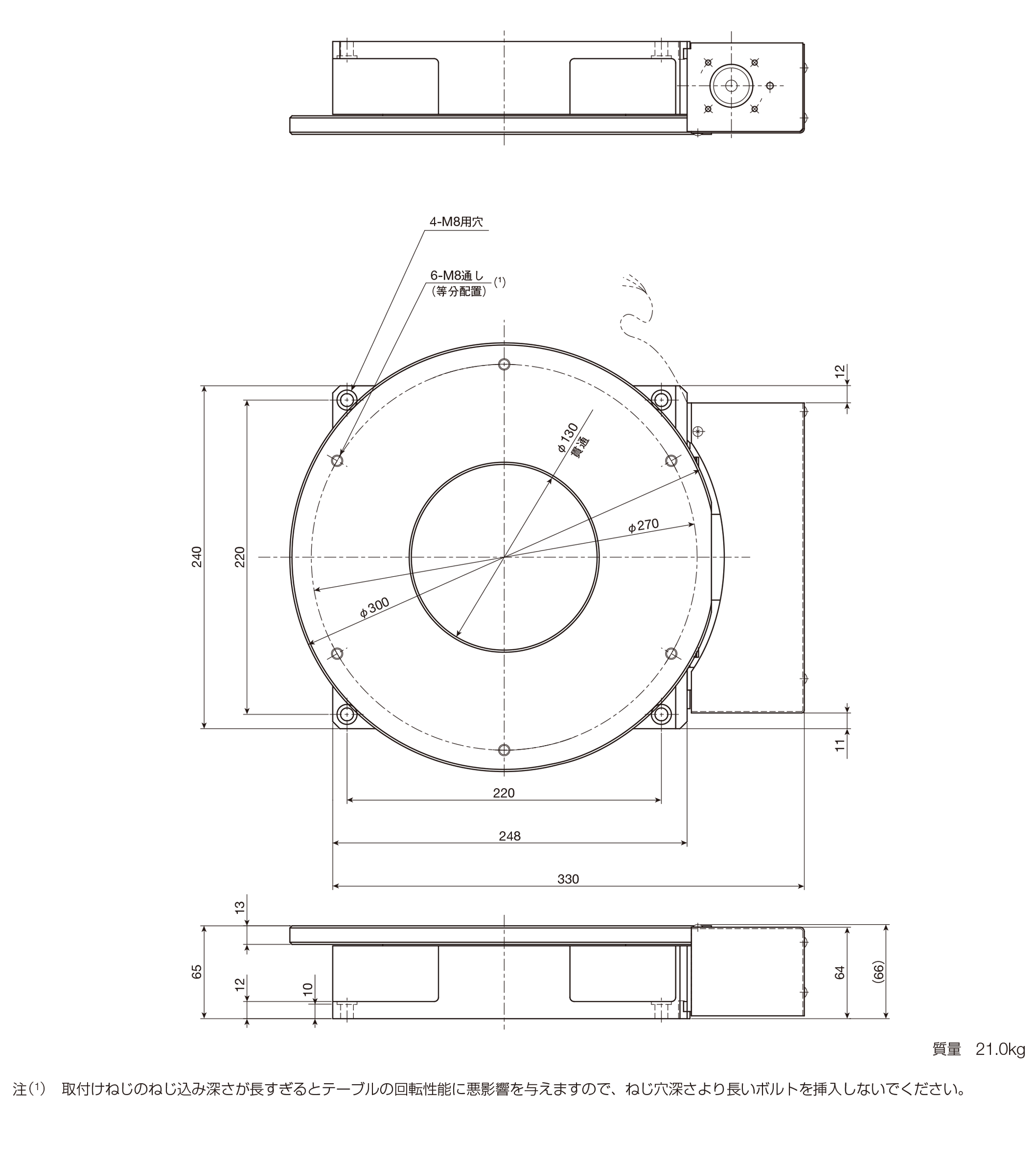

アライメントテーブルAT | 寸法図

AT特長

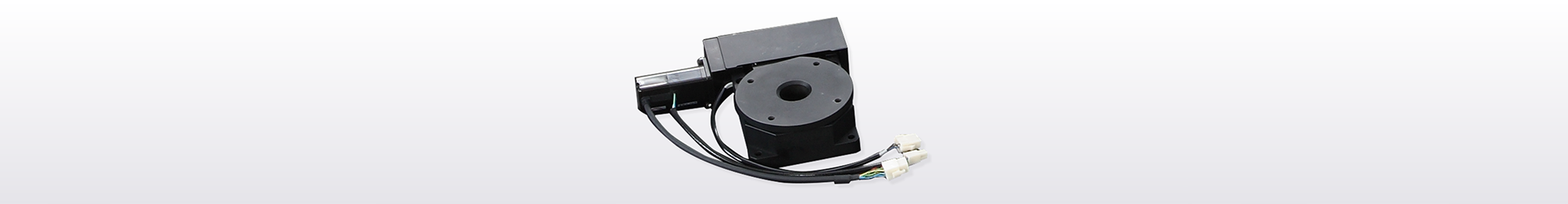

アライメントテーブルATは、高剛性な鋼製テーブルとベッドを使用し、テーブルを支える軸受に IKOクロスローラベアリングを組み込んだ、精密角度補正を目的とした回転位置決め機構です。
アライメントテーブルATは、ボールねじの駆動による直線方向の動きを、一定角度範囲における円運動に変換し、テーブルを回転方向に位置決めします。ボールねじ駆動機構の直動案内機器にはIKOリニアウェイLが使用され、精密ボールねじとの組合せにより、高精度な位置決めを実現しました。
