호칭번호

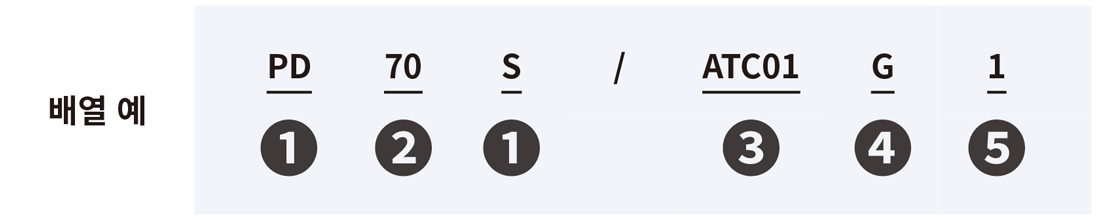

PD・・・S의 호칭번호 작성 예는 다음과 같습니다.또한 호칭 번호 선택 버튼에서 호칭 번호를 생성할수 있습니다.

형번

형번 각종 특성
①형식 PD・・・S:병렬 드라이브 스테이지
②크기 70:테이블 폭 치수
③모터 어터치먼트 지정 ATC**:사용하고 있는 모터에 따라 표 1에서 선택합니다
④볼스크류의 종류 G:연삭 볼스크류
⑤볼스크류의 리드 1:리드1mm
비고
・모터는 고객사에서 준비해 주십시오.
・사용하시고자 하는 모터에 적용되는 모터 어터치먼트를 지정해 주십시오.
・표2에 표시한 커플링이 본체에 설치되어 출하되지만 임시로 고정해 놓았기 때문에 최종 위치 조정은 고객사에서 시행하여 주십시오.

표1 모터 어터치먼트의 적용

사용 모터 플랜지 각
mm
모터
어터치먼트
기호
탭 홀 치수
종류 메이커 시리즈 형식 정격 출력 W 등분
배치
치수 PCD
AC서보모터 ㈜야스카와전기 Σ-7/ Σ-10 SGM7J-A5A/SGMXJ-A5A 50 □40 ATC01 4 M4 통과 46
SGM7A-A5A/SGMXA-A5A
㈜미쯔비시전기 J4/J5 HG-MR053 50 □40 ATC01 4 M4 통과 46
HG-KR053/HK-KT053W
파나소닉㈜ MINAS A6 MSMF5A 50 □38 ATC02 4 M3 통과 45
㈜히타치산기 시스템 AD ADMA-R5L 50 □40 ATC01 4 M4 통과 46
비고 자세한 모터 사양은 각 모터 메이커의 카탈로그를 참조해 주십시오.

표2 커플링의 형식

모터
어터치먼트
커플링의 형식 메이커 커플링의 관성 Jc
× 10-5kg・m2
ATC01 XGT-19C-5× 8 나베야 바이텍 0.084
ATC02
비고 커플링의 상세 사양은, 각 메이커 카탈로그를 참조해 주십시오.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

PDS특징

병렬 드라이브 스테이지 PD・・・S는 2축 병렬로 배치한 볼스크류 액츄에이터의 직선 운동을 XY 운동으로 변환하는 기구를 장착하여 저단면화를 구현한 IKO의 독자적인 정밀 위치 결정 XY 스테이지입니다.
기존 1축 액츄에이터를 적층한 XY 스테이지와 달리, 스테이지 주변에 가동하는 모터나 케이블 등이 없으므로 외부에서 스테이지상으로의 액세스도 실행하기 쉬워서, 작업 공간에 구애받지 않는 자유도가 높은 장치 설계가 가능합니다.
직선 안내부는 메인터넌스프리 시리즈인 C루브 리니어웨이를 적용한, 콤팩트하고 내구성도 우수한 스테이지입니다.
