시스템 구성도
NT38V는 전용 드라이버를 제공하며 시스템 구성은 다음과 같습니다.전용 드라이버 이외의 드라이버로 사용을 희망하는 경우는 IKO에 문의해 주십시오.

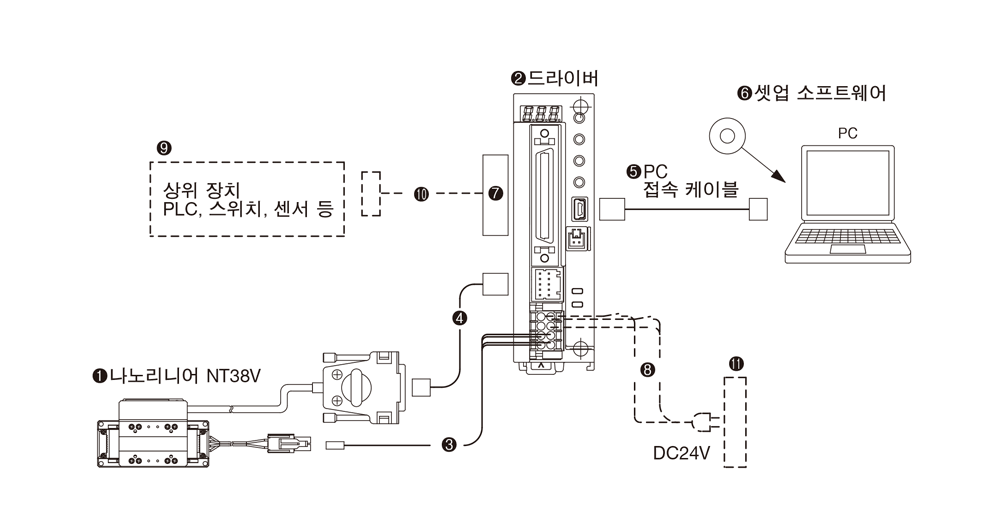

NT38V 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ① | 나노리니어 NT…V | NT38V |
| ② | 드라이버 | MR-J4-03A6-NL156J154（NT38V10용） MR-J4-03A6-NL156J155（NT38V18용） |
| ③ | 모터 중계 케이블 (3m(1)) |
TAE20W2-AM03 |
| ④ | 엔코더 중계 케이블 (2m(1)) |
TAE20W3-EC02 |
| ⑤ | PC 접속 케이블 (3m) | MR-J3USBCBL3M |
| ⑥ | 셋업 소프트웨어 | SW1DNC-MRC2-J |
| ⑦ | 입출력 신호용 컨넥터 | TAE20R5-CN(2) |
| ⑧ | 전원 케이블 | 고객사에서 준비하여 주십시오. |
| ⑨ | 상위 장치, 센서(3) | |
| ⑩ | 상위 장치, 센서 접속 케이블(3) | |
| ⑪ | DC24V 전원 |
| 주（1） | 특수한 케이블 길이는 IKO에 문의해 주십시오. |
| （2） | 입출력 신호용 컨넥터 TAE20R5-CN은, 쓰리엠 재팬㈜ 10150-3000PE(컨넥터)와 10350-52F0-008(커버)의 조합품 입니다. |
| （3） | 접속하는 상위 장치에 따라 원점 복귀에 센서가 필요한 경우가 있습니다. |
| 자세한 내용은 IKO로 문의해 주십시오. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
