尺寸

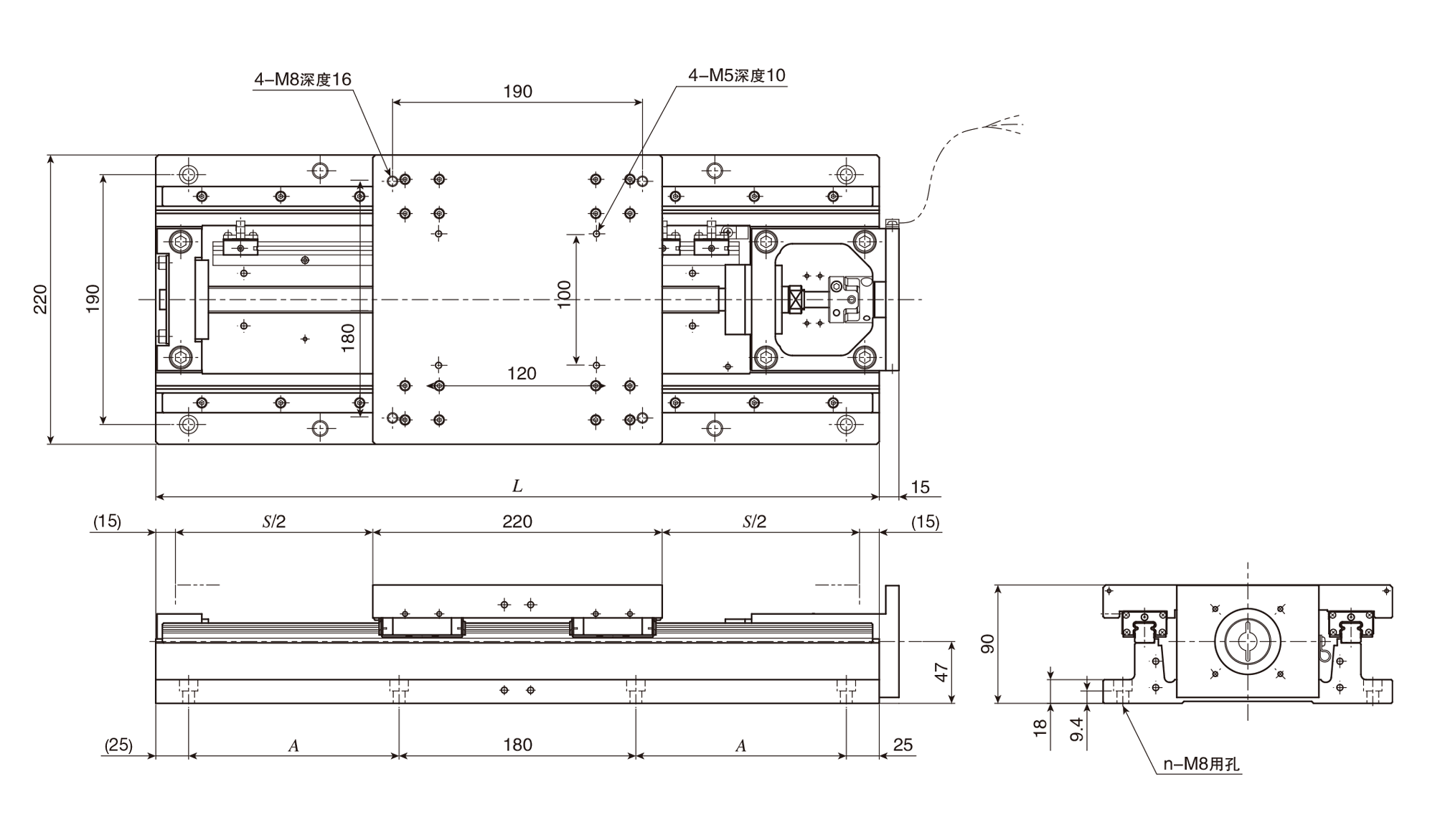

TSLH220M系列尺寸图。

单位 mm

公称型号	行程长度 S	全长 L	底座安装孔		质量(参考) Kg
			A(个数×间距)	n
TSLH220M-150	150	400	85	8	32
TSLH220M-200	200	450	110	8	34
TSLH220M-250	250	500	135	8	36
TSLH220M-300	300	550	160	8	38
TSLH220M-400	400	650	210(2×105)	12	42
(TSLH220M-500)	500	750	260(2×130)	12	47
(TSLH220M-600)	600	850	310(2×155)	12	51

备注	需要( )内所示公称型号的产品时，请向IKO咨询。

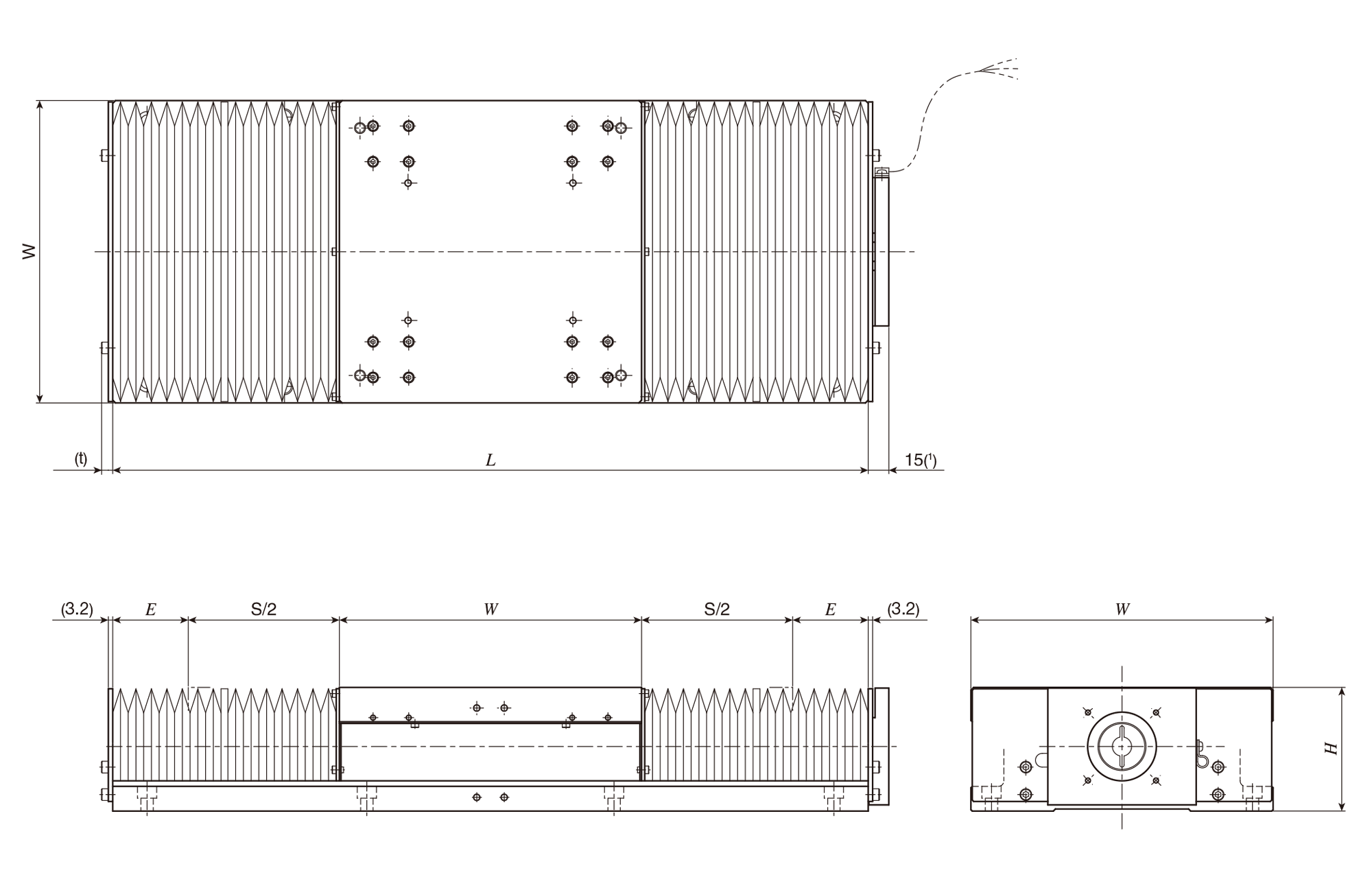

TSLH220M…/J　带防尘罩型工作台

单位 mm

公称型号	行程长度 S	全长 L	W	H	E	t	质量(参考) Kg
TSLH220M-150/J	110	400	220	90	35	8.2	33
TSLH220M-200/J	150	450			40		36
TSLH220M-250/J	180	500			50		38
TSLH220M-300/J	220	550			55		40
TSLH220M-400/J	300	650			65		44
（TSLH220M- 500/J）	370	750			80		49
（TSLH220M- 600/J）	440	850			95		53
TSLH320M- 300/J	230	650	320	120	50	9.2	104
TSLH320M- 400/J	310	750			60		113
TSLH320M- 500/J	400	850			65		129
（TSLH320M- 600/J）	480	950			75		131
（TSLH320M- 800/J）	640	1150			95		151
（TSLH320M-1000/J）	800	1350			115		169
TSLH420M- 500/J	410	950	420	140	60	10.5	183
TSLH420M- 600/J	500	1050			65		195
TSLH420M- 800/J	660	1250			85		219
（TSLH420M-1000/J）	830	1450			100		244

注（1）	选择AT305时为26mm。选择AT306时为27mm。 选择AT313时为20mm。选择AT314时为23mm。
备注	使用立轴时防尘罩的尺寸有所不同，请向IKO咨询。 需要( )内所示公称型号的产品时，请向IKO咨询。 安装尺寸请参照TSLH220M、TSLH320M、TSLH420M的尺寸表。
