尺寸

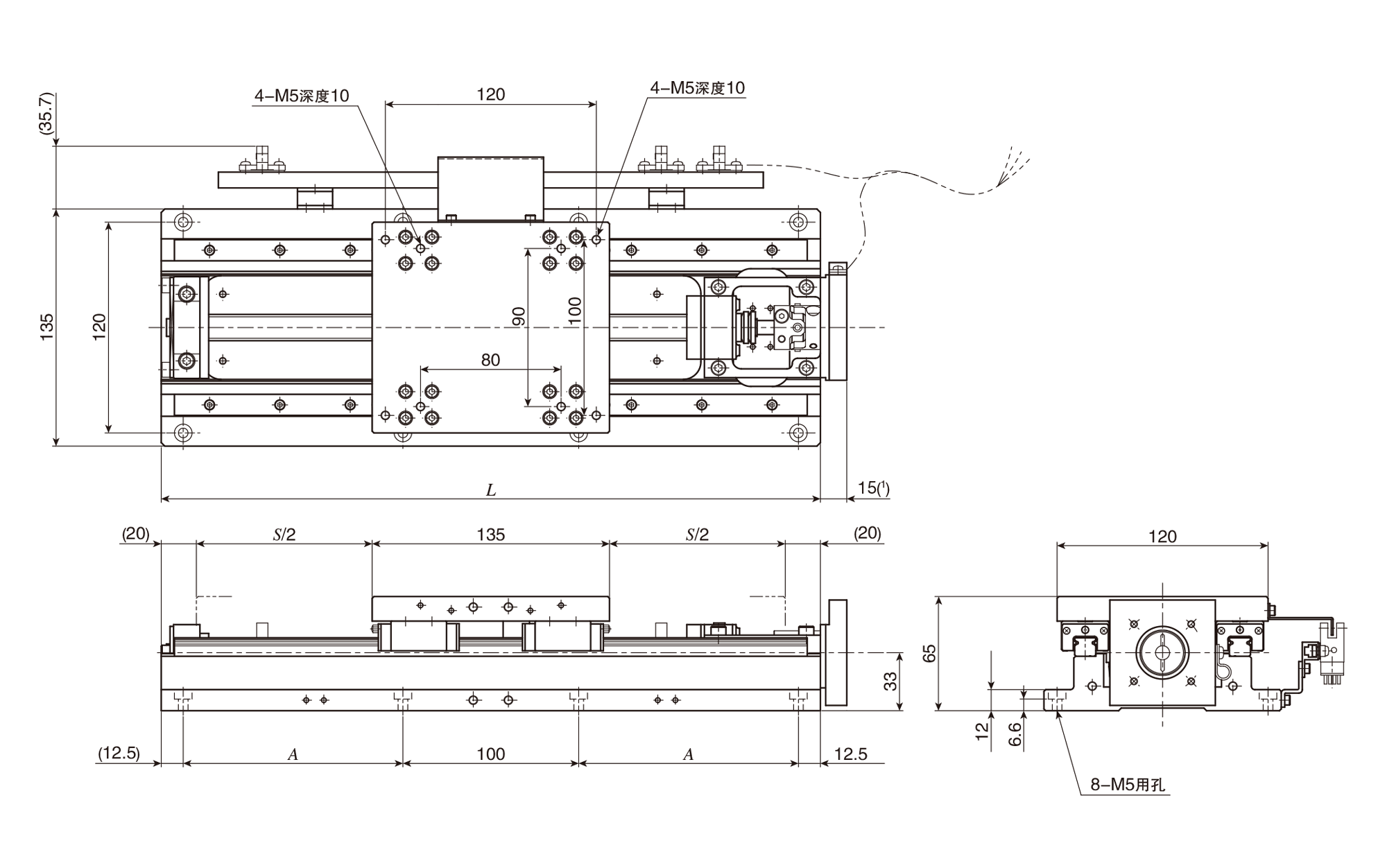

TSLH120M系列尺寸图。

单位 mm

公称型号	行程长度 S	全长 L	底座安装孔 A	质量(参考) Kg
TSLH120M-100	100	275	75	10
TSLH120M-150	150	325	100	11
TSLH120M-200	200	375	125	12
TSLH120M-250	250	425	150	13
TSLH120M-300	300	475	175	14

注（1）	选择AT302、AT308时为21mm。

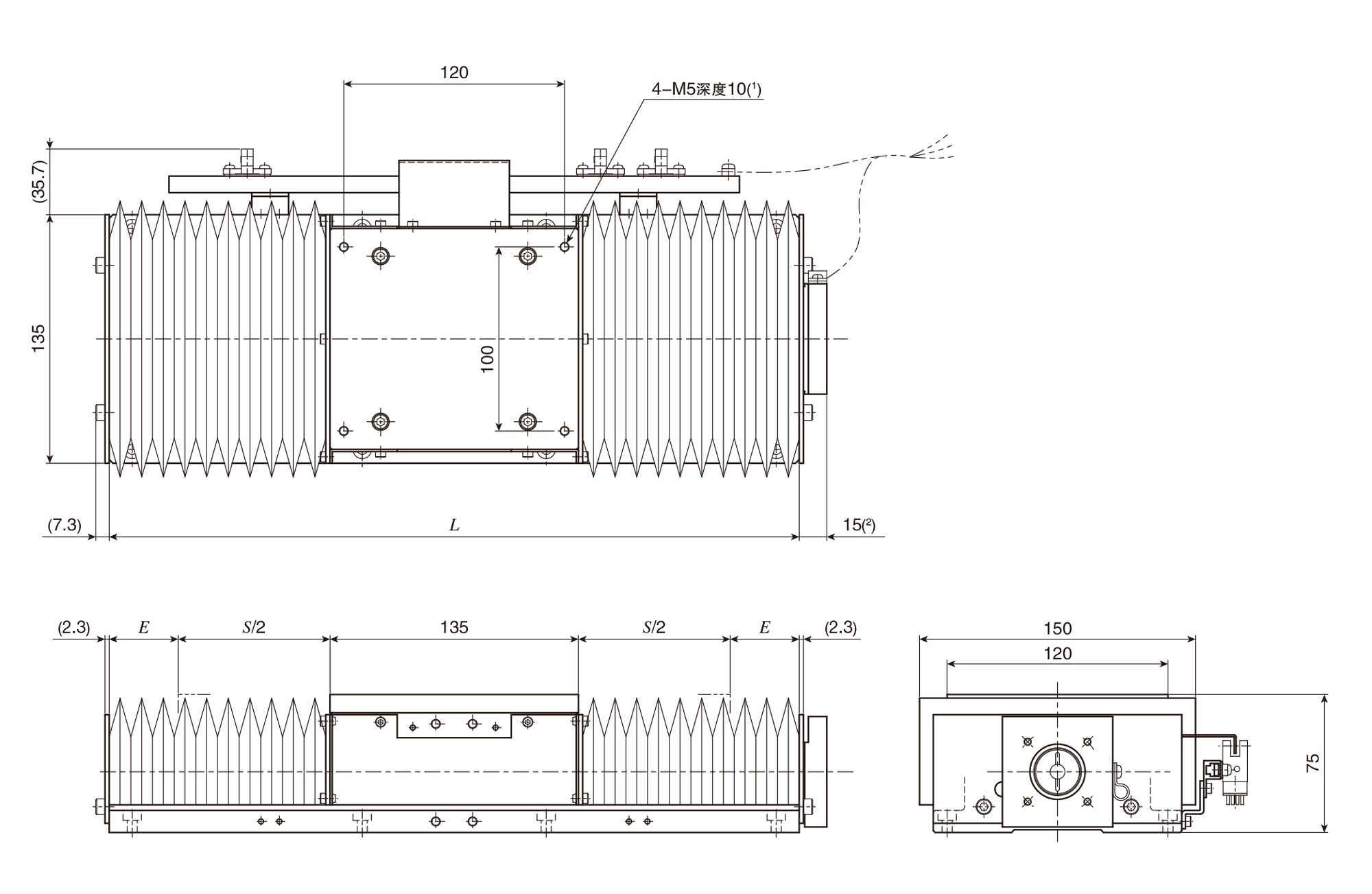

TSLH120M…/J　带防尘罩型工作台

单位 mm

公称型号	行程长度 S	全长 L	E	质量(参考) Kg
TSLH120M-100/J	85	275	27.5	13
TSLH120M-150/J	125	325	32.5	14
TSLH120M-200/J	165	375	37.5	15
TSLH120M-250/J	205	425	42.5	16
TSLH120M-300/J	240	475	50.0	17

注（1）	如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	选择AT302、AT308时为21mm。
备注	使用立轴时防尘罩的尺寸有所不同，请向IKO咨询。 关于底座的安装尺寸，请参照TSLH120M的尺寸表。
