纳米直线电机NT･･･XZH

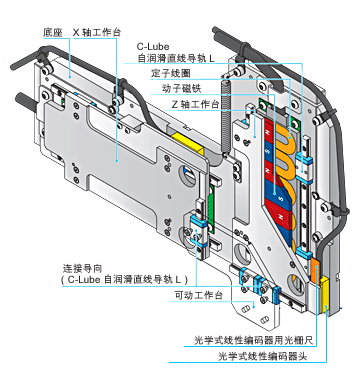

IKO纳米直线电机NT在工作台导向部使用IKOC-Lube自润滑直线导轨L，X轴和Z轴为紧凑型一体化结构，采用直线电机驱动的高推力Pick&Place Unit。
由于采用连接构造的可动工作台驱动方式，并依靠直线电机的高推力化和可动部的轻量化，实现了动作节拍时间的缩短。
依靠编入定位动作的程序，可实现自由自在的运行方式，也可根据工况方便地变更行程长度。 IKO纳米直线电机NT最适合用作半导体和液晶制造以及要求清洁环境的检验、电子元器件装配装置等设备的紧凑化定位机构。
产品特长
- 直线电机驱动的拾取&定位单元
- 采用直线电机驱动、构造无可比拟的高推力拾取&定位单元。将配备有线性编码器的X轴和Z轴紧凑地一体化，实现了高推力、高节拍的定位。
- 高推力・高节拍
- X轴与Z轴的电机配置在同一平面上，采用连接构造的可动工作台驱动方式，并依靠直线电机的高推力化和可动部的轻量化，实现了动作节拍时间的大幅度缩短。
- 高分解能・高响应性
- 两轴都搭载有光学式线性编码器采用全闭环控制，实现了高分解能和高响应性。
- 空冷
- 采用将发热源的线圈与定子汇集在一起的结构，便于其冷却及向安装面散热。若指定使
用空冷选项配置的话，可缩短动作节拍时间。
- 可动部配线减少
- 虽说采用多轴单元，但由于可动部采用没有电线的可动磁铁方式。所以不仅便于配线处理，还实现了高清洁度。
- 运行监控功能
- 与NT･･･XZ相同，若使用驱动器的监控功能，可在计算机上对运行轨迹进行验证。

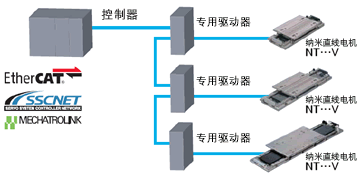

- 支持运动网络
- 备有支持运动网络EtherCAT、SSCNETⅢ/H、MECHATROLINK、RTEX的驱动器，省配线、可构建高级系统。
- EtherCAT是德国BeckhoffAutomation GmbH公司授权的专利技术，也是注册商标。
SSCNET是三菱电机(株)的注册商标。
MECHATROLINK是(株)安川电机的注册商标。
RTEX和Realtime Express是松下(株)的注册商标。
产品阵容
| 型号 | 工作台宽度 [mm] |
工作台高度 [mm] |
行程长度 [mm] |
|
|---|---|---|---|---|
| NT90XZH2510 | X軸 | 29.5 | 168 | 25 |
| Z軸 | 10 | |||
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
