平行驱动工作台™ PD･･･S

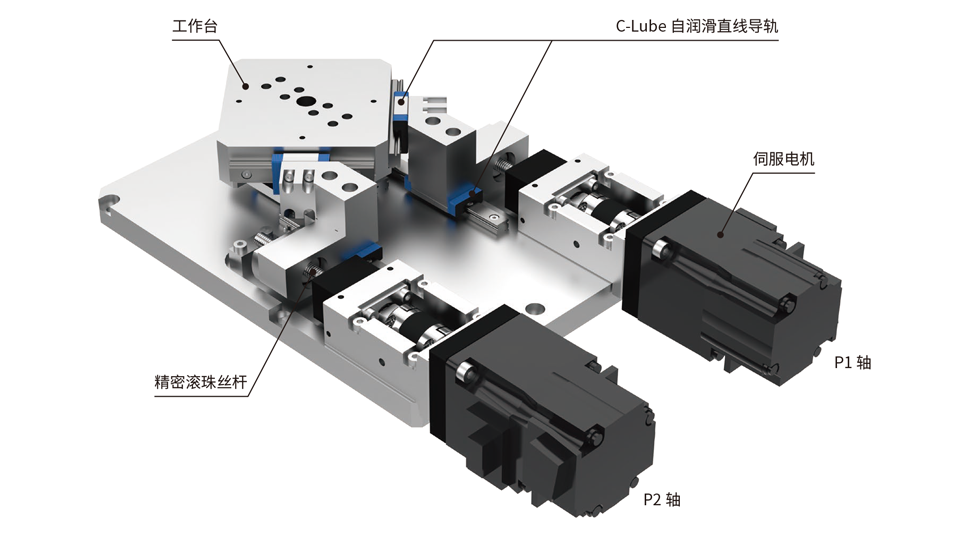

平行驱动工作台 PD･･･S是IKO独特的精密定位X Y工作台，配备了将2轴平行并列配置的滚珠丝杆传动装置的直线运动转换为X Y运动的机构，因此实现了低断面化。
不同于以往的叠加单轴传动装置的X Y工作台，这款工作台的周围没有可动的电机或电线类，便于从外部接近工作台，可实现作业区域不受限制的高度灵活的装置设计。
直线导向部采用免维护系列C-Lube自润滑直线导轨。结构紧凑、耐久性优异的工作台。
产品特长
平行驱动工作台 P D…S是IKO独特的精密定位X Y工作台，配备了将2轴平行并列配置的滚珠丝杆传动装置的直线运动转换为X Y运动的机构，因此实现了低断面化。
不同于以往的叠加单轴传动装置的X Y工作台，这款工作台的周围没有可动的电机或电线类，便于从外部接近工作台，可实现作业区域不受限制的高度灵活的装置设计。
直线导向部采用免维护系列C-Lube自润滑直线导轨。结构紧凑、耐久性优异的工作台。
不同于以往的叠加单轴传动装置的X Y工作台，这款工作台的周围没有可动的电机或电线类，便于从外部接近工作台，可实现作业区域不受限制的高度灵活的装置设计。
直线导向部采用免维护系列C-Lube自润滑直线导轨。结构紧凑、耐久性优异的工作台。
| 动作说明 | 示意图 |
|---|---|

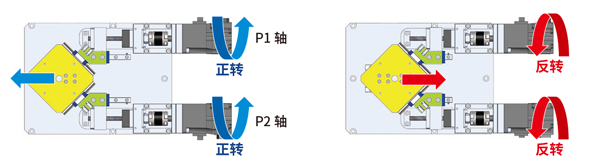

| 沿同一方向旋转P1轴和P2轴时，工作台沿X方向移动。 |  |

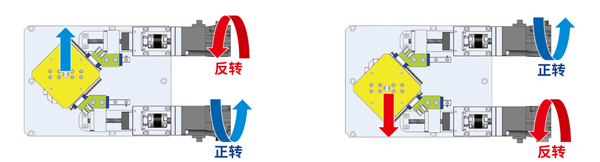

| 沿相反方向旋转P1轴和P2轴时，工作台沿Y方向移动。 |  |

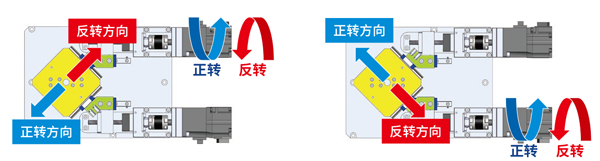

| 仅旋转P1轴或P2轴时，工作台沿对角线方向移动。 |  |
| 备注 |
| ・通过组合上述动作，还可以执行圆弧运动等各种动作。 |
| ・在从滚珠丝杆侧观察电机主体的视角下，正转为向右（顺时针方向）转动。 |

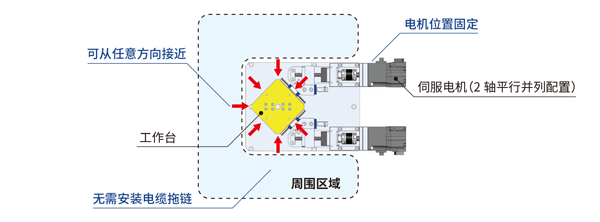

1.独特结构的平行并列驱动
平行并列配置电机的全新XY工作台。
电机采用单向配置，可以从非配置侧的任意方向轻松作业。电机位置固定，在工作台运行时不会移动，也无需预留任何空间来防止干涉。作业空间不受限制，可实现高度灵活的装置设计。

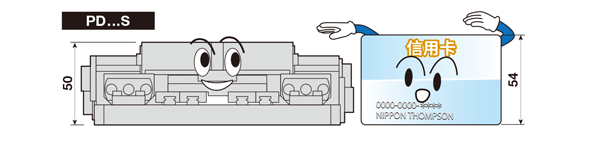

2.低断面且外观简洁！
电机采用平行并列配置，与以往的工作台相比，实现了极低的断面高度。还省去了以往的工作台所需的可动部配和电缆拖链。外观简洁，重量轻、省空间。
3.通过多样化定制满足客户需求
平行驱动工作台可实现高精度且极其灵活的设计。
即使是第4页记载以外的尺寸，也可根据客户需求更改尺寸和追加规格。敬请向咨询。
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
