尺寸

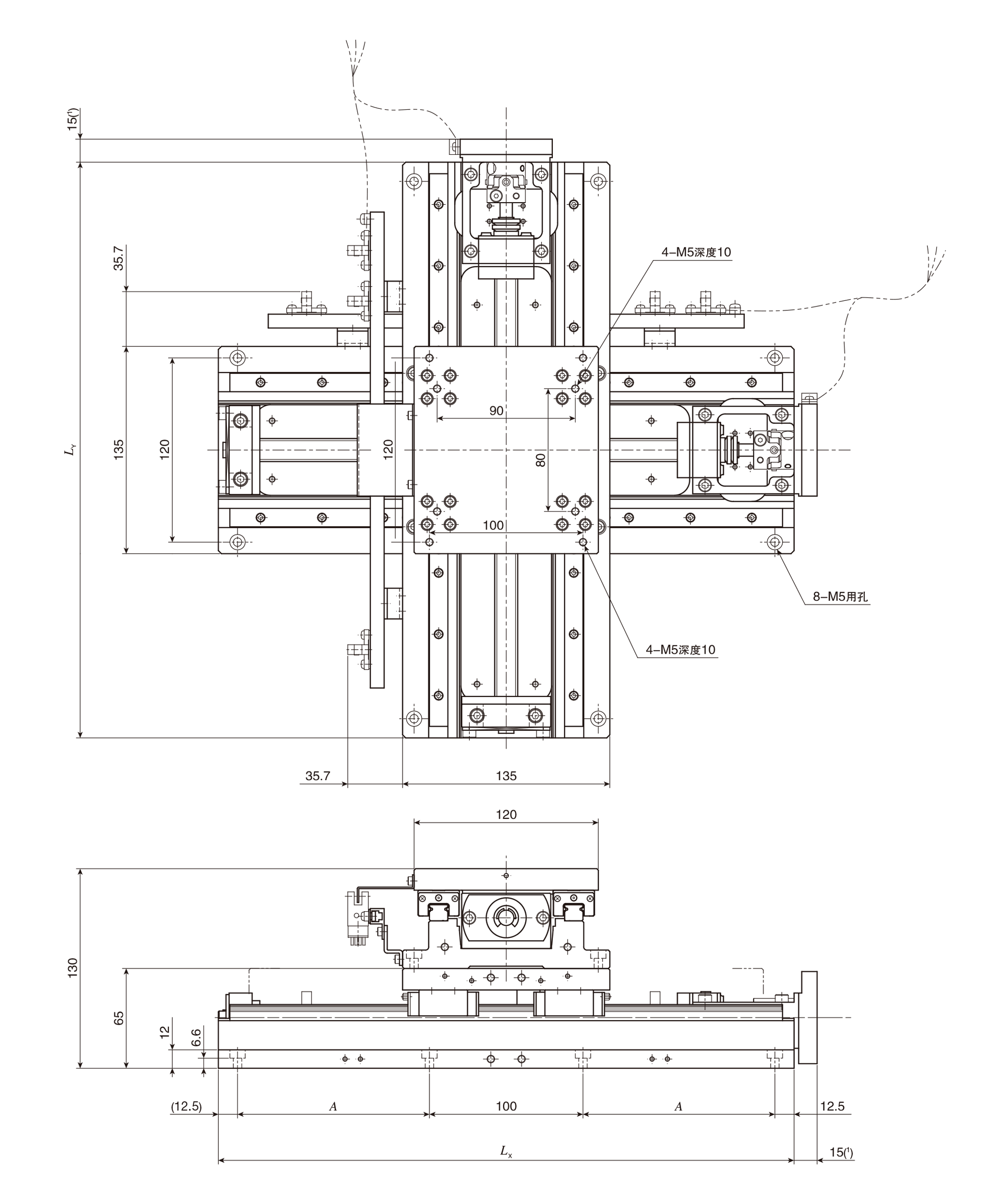

CTLH120M系列尺寸图。

单位 mm

公称型号	行程长度 S		全长		底座安装孔 A	质量(参考) Kg
	X轴	Y轴	LX	LY
CTLH120M-1010	100	100	275	275	75	20
CTLH120M-2010	200	100	375	275	125	22
CTLH120M-2020	200	200	375	375	125	24
CTLH120M-3020	300	200	475	375	175	26
CTLH120M-3030	300	300	475	475	175	28

注（1）	选择AT302、AT308时为21mm。
备注	也可采用上述以外的行程长度或不同尺寸的工作台之间的组合，详情请向IKO咨询。

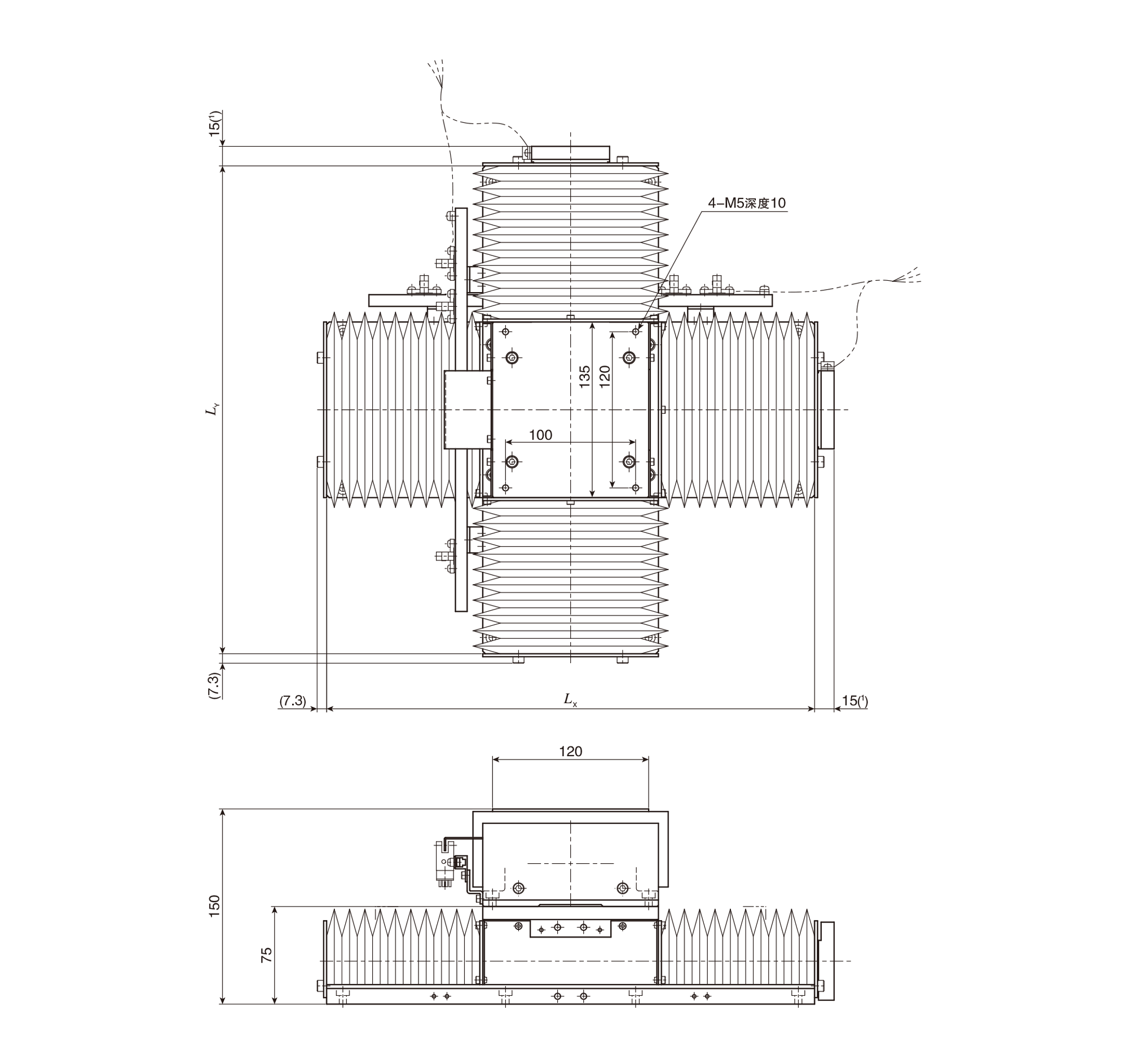

CTLH120M…/J　带防尘罩型工作台

单位 mm

公称型号	行程长度 S		底座全长		质量(参考) Kg
	X轴	Y轴	LX	LY
CTLH120M-1010/J	85	85	275	275	25
CTLH120M-2010/J	165	85	375	275	27
CTLH120M-2020/J	165	165	375	375	29
CTLH120M-3020/J	240	165	475	375	31
CTLH120M-3030/J	240	240	475	475	33

注（1）	选择AT302、AT308时为21mm。
备注	使用立轴时防尘罩的尺寸有所不同，请向IKO咨询。 安装尺寸请参照TSLH120M的尺寸表。
