尺寸

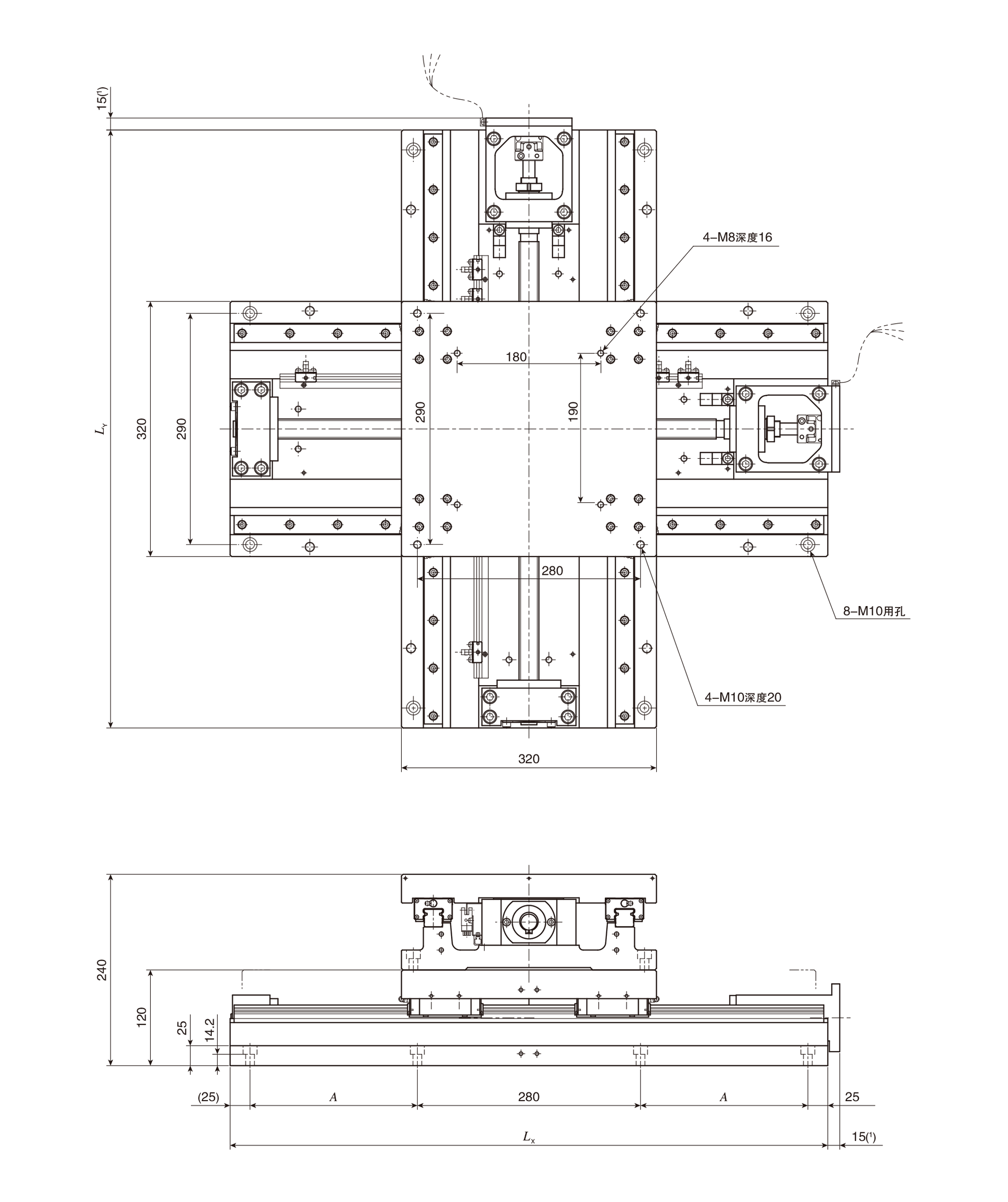

CTLH320M系列尺寸图。

单位 mm

公称型号	行程长度 S		全长		底座安装孔 A	质量(参考) Kg
	X轴	Y轴	LX	LY
CTLH320M-3030	300	300	650	650	160	199
CTLH320M-4030	400	300	750	650	210	209
CTLH320M-4040	400	400	750	750	210	218
CTLH320M-5040	500	400	850	750	260	227
CTLH320M-5050	500	500	850	850	260	236

注（1）	选择AT305时为26mm。选择AT313时为20mm。
备注	也可采用上述以外的行程长度或不同尺寸的工作台之间的组合，详情请向IKO咨询。

CTLH320M…/J　带防尘罩型工作台

单位 mm

公称型号	行程长度 S		底座全长		质量(参考) Kg
	X轴	Y轴	LX	LY
CTLH320M-3030/J	230	230	650	650	207
CTLH320M-4030/J	310	230	750	650	216
CTLH320M-4040/J	310	310	750	750	226
CTLH320M-5040/J	400	310	850	750	235
CTLH320M-5050/J	400	400	850	850	244

注（1）	选择AT305时为26mm。选择AT313时为20mm。
备注	使用立轴时防尘罩的尺寸有所不同，请向IKO咨询。 安装尺寸请参照TSLH320M的尺寸表。
