尺寸

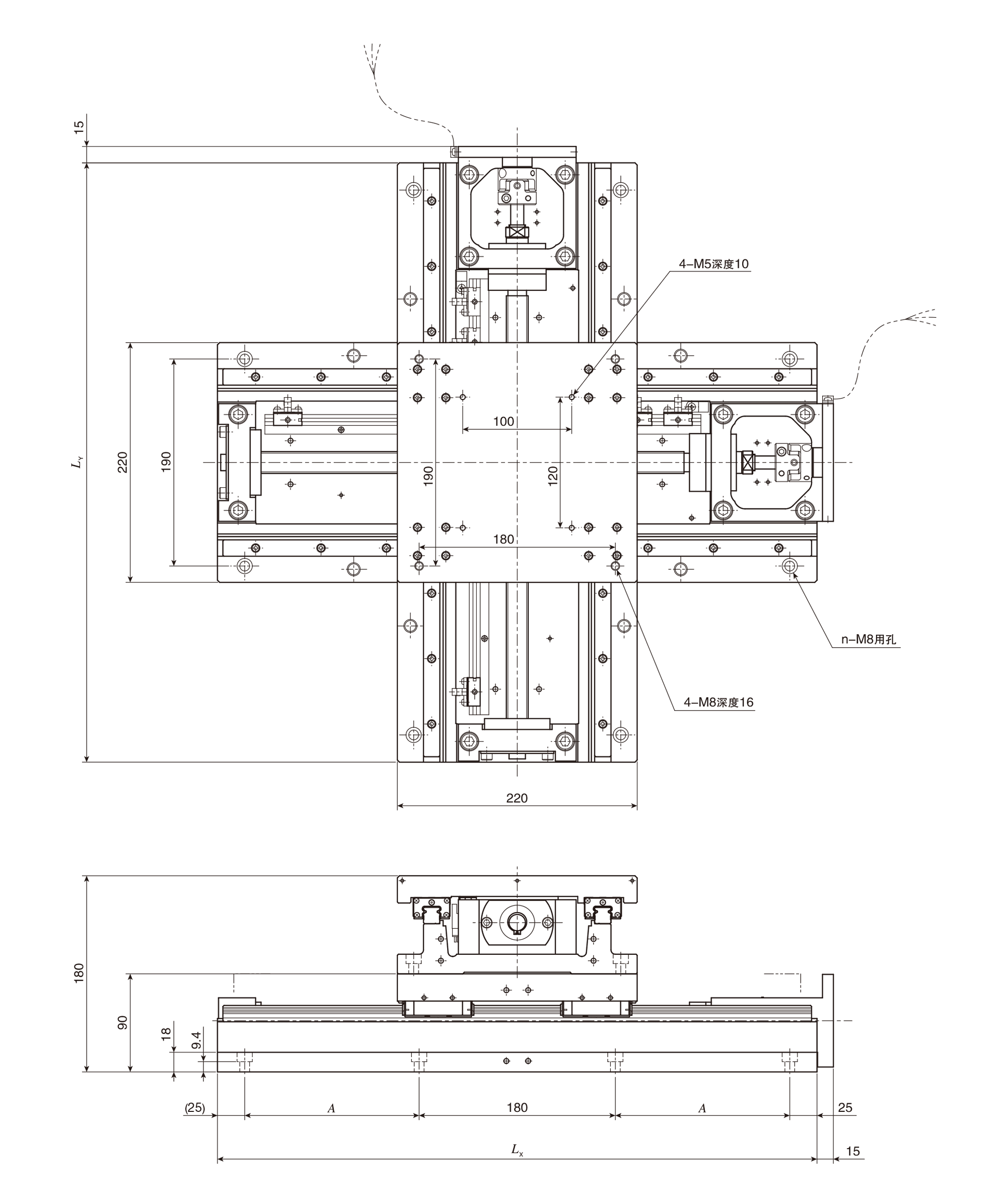

CTLH220M系列尺寸图。

单位 mm

公称型号	行程长度 S		全长		底座安装孔		质量(参考) Kg
	X轴	Y轴	LX	LY	A(个数×间距)	n
CTLH220M-2020	200	200	450	450	110	8	67
CTLH220M-3020	300	200	550	450	160	8	71
CTLH220M-3030	300	300	550	550	160	8	76
CTLH220M-4030	400	300	650	550	210（2×105）	12	80
CTLH220M-4040	400	400	650	650	210（2×105）	12	84

备注	也可采用上述以外的行程长度或不同尺寸的工作台之间的组合，详情请向IKO咨询。

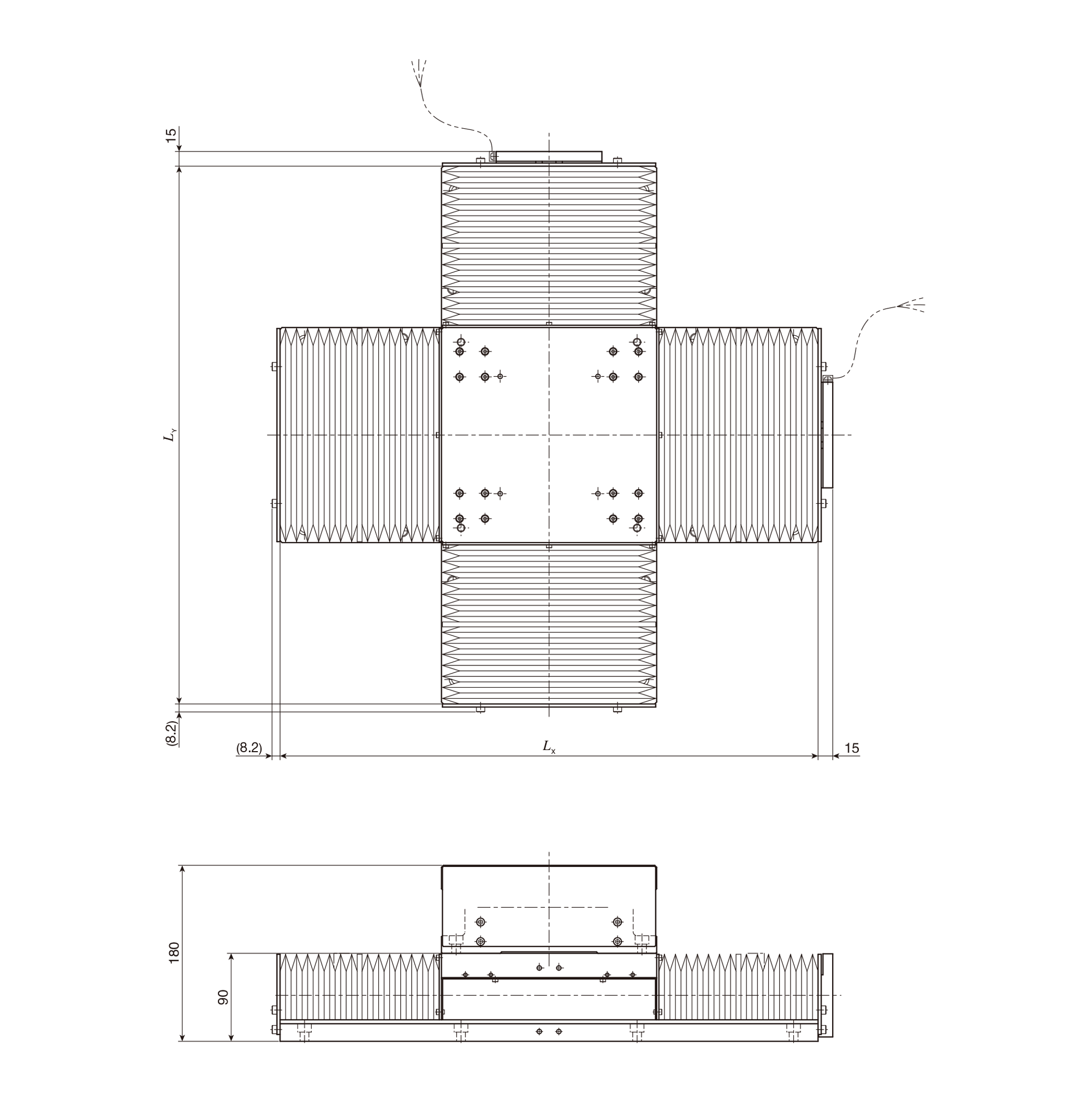

CTLH220M…/J　带防尘罩型工作台

单位 mm

公称型号	行程长度 S		底座全长		质量(参考) Kg
	X轴	Y轴	LX	LY
CTLH220M-2020/J	150	150	450	450	71
CTLH220M-3020/J	220	150	550	450	75
CTLH220M-3030/J	220	220	550	550	80
CTLH220M-4030/J	300	220	650	550	84
CTLH220M-4040/J	300	300	650	650	88

备注	使用立轴时防尘罩的尺寸有所不同，请向IKO咨询。 安装尺寸请参照TSLH220M的尺寸表。
