尺寸

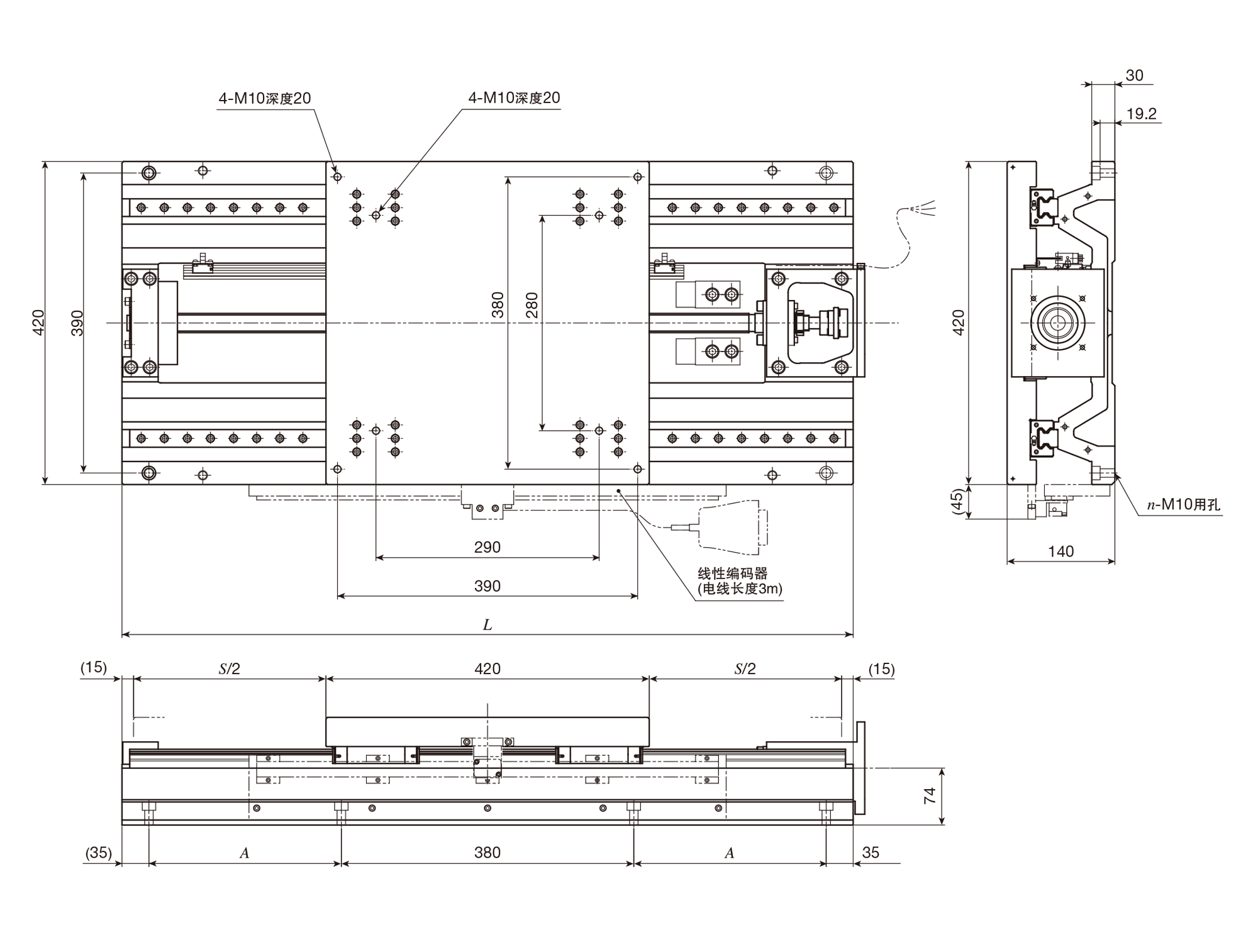

TX420M系列尺寸图。

单位 mm

公称型号 行程长度
S		 全长
L		 底座安装孔 质量(参考)
Kg
A(个数×间距) n
TX420M-500 500 950 250 8 183
TX420M-600 600 1050 300 8 197
TX420M-800 800 1250 400（2×200） 12 223

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

相关视频

接近气动滑台的高精度解决方案

TX 特长

IKO高精度定位工作台TX，以高精度、高刚性、成绩斐然的IKO精密定位工作台LH为基础，以圆柱滚子（滚子）为滚动体，在直线导轨设备中装入了具有顶级行走性能的IKO圆柱滚子直线导轨超级X，通过全闭环控制，实现了卓越的定位精度。 最适合于迄今为止不能使用滚动导向设备、要求高定位精密的定位用途。
