尺寸

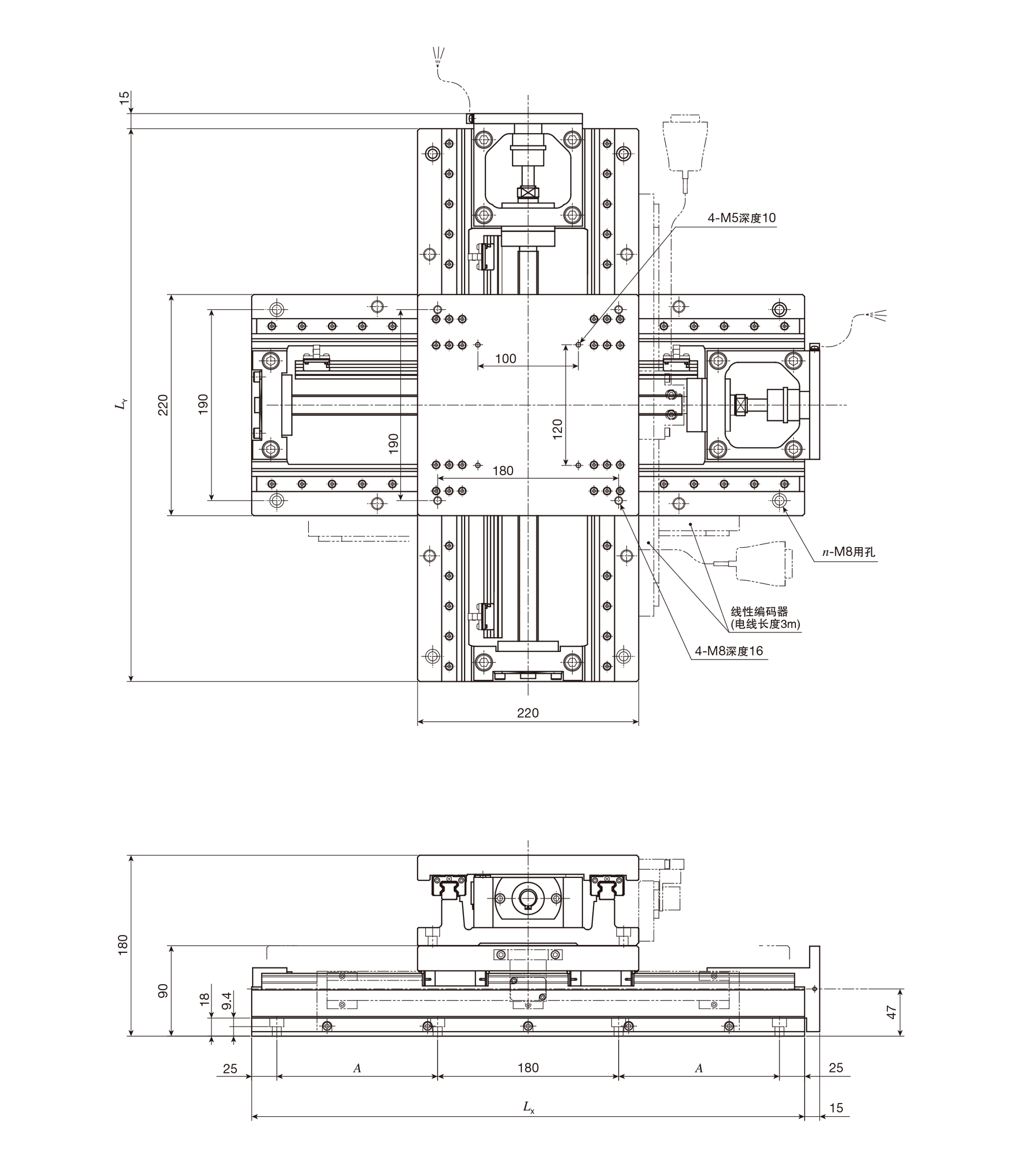

CTX220M系列尺寸图。

单位 mm

公称型号	行程长度 S		全长		底座安装孔		质量(参考) Kg
	X轴	Y轴	LX	LY	A(个数×间距)	n
CTX220M-2020	200	200	450	450	110	8	73
CTX220M-3020	300	200	550	450	160	8	78
CTX220M-3030	300	300	550	550	160	8	83
CTX220M-4030	400	300	650	550	210（2×105）	12	88

备注	上图CTX的组合方向为正方向。 可对上述以外的行程长度、不同大小尺寸的工作台进行组合，也可制作电缆护线链规格，详情请向IKO咨询。
